Beltéri nagyfeszültségű terheléskapcsoló

Model:FZN25-12/FZR25-12D

Az Anqiang Power beltéri nagyfeszültségű terheléskapcsolók kínai gyártója. Terhelési kapcsolóink egyedi átviteli szerkezeti kialakításúak, ahol az ívoltó kamra csak a zárási és nyitási pillanatokban bírja el a nagyfeszültséget. Ezért kompaktak és könnyűek, lehetővé téve a leválasztó érintkező és az ívoltó érintkező egyidejű működését.

Kérdés küldése

termékleírás

Anqiang hatalombemutatja az FZN25 és FZRN25 sorozatot, a következő generációtbeltéri nagyfeszültségű terheléskapcsolók12 kV-os, 50 Hz-es gyűrűs főegységekhez (RMU). Tervezett aközvetlen hatású leválasztó érintkező vákuummegszakítóhoz kötve, ezek a kapcsolók szállítjákívmentes teherkészítés/letörésés robusztusrövidzárlat elleni védelem(FZRN25 esetén). Függetlenül attól, hogy közüzemi alállomást, szélerőmű-gyűjtőszekrényt vagy ipari üzemet üzemeltet, FZN25/FZRN25 sorozatunk megbízható terhelésszabályozást és biztonságot nyújt.

FZN25 vs FZRN25: Melyik modell illik az Ön transzformátor- és RMU-alkalmazásához?

FZN25-12D/T630-20

Pure Load Switch

✓ Névleges áram:630A
✓ Rövidzárlat megszakítás:Nincs (nincs biztosíték)
✓ A legjobb:Kábelhurok kapcsolás, RMU főkapcsoló, gyakori terhelési ciklusok
✓ Tipikus felhasználás:Kapcsoló 1250kVA-ig terhelés nélküli transzformátor

FZRN25-12D/T125-31.5

Biztosíték-kombinációs készülék

✓ Névleges áram:125A (terhelés) / 31,5kA (hiba)
✓ Rövidzárlat megszakítás:31,5 kA (SDLAJ-12 biztosíték)
✓ A legjobb:Transzformátor primer védelem, hibaleválasztás 31,5 kA-ig
✓ Átviteli áram:2000A (sima biztosíték-terhelés kapcsoló koordináció)

📍 Pályázati és kiválasztási útmutató: Valós forgatókönyvek

✅ 1. forgatókönyv: 12 kV gyűrűs főegység (RMU) bejövő/hurok kapcsolóként
HasználatFZN25mint a fő terhelésmegszakító kapcsoló. 630A hurokáramot kezel, zárja és nyitja a gyűrűs hálózatot. Az integrált földelőkapcsoló biztonságos földelést biztosít a karbantartás során.

✅ 2. forgatókönyv: Transzformátor-adagoló védelem (pl. 1000 kVA, 1250 kVA)
VálasszonFZRN25. A biztosíték (SDLAJ-12) 31,5 kA-ig törli a fázis- és földzárlatokat, míg a vákuumterhelés kapcsoló kezeli a normál terhelési áramot 125 A-ig. Tökéletes aszél/napkollektor szekrényekéskompakt alállomások.

✅ 3. forgatókönyv: terhelés nélküli transzformátor kapcsolás (≤1250 kVA)
Mind az FZN25, mind az FZRN25 képes kikapcsolni az üresjárati transzformátorokat a vákuummegszakító magas dielektromos visszanyerésének köszönhetően. Ha azonban gyakori rövidzárlati hibákra számít, mindig inkábbFZRN25.

📋 Műszaki adatok

Projekt neve	Paraméter értéke
Projekt neve	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Névleges feszültség	12 KV
Névleges frekvencia	50 Hz
Névleges dinamikus stabilitási áram	50 KA	—
Névleges aktív terhelés megszakító áram	630 A	125 A
Névleges zárt hurkú megszakítóáram	630 A	125 A
Névleges kábel töltő- és megszakítóáram	10 A
Terheletlen transzformátor kikapcsolása (kapacitás)	1250 KVA
Névleges rövidzárlati megszakítóáram	—	31,5 KA
Névleges átviteli áram	—	2000 A
Biztosíték modell	—	SDLAJ-12
Ütésenergia kimenet	—	2-5 J (közepes)
Névleges rövidzárlati áram	50 KA
A földelőkapcsoló névleges dinamikus stabilitási árama	50 KA
2S földelő kapcsoló, hőstabil áram	20 KA
Segédkör névleges feszültsége	AC/DC220,110
Mechanikai élettartam	10.000 alkalommal

📐 Vázlati rajzok és komponensek lebontása

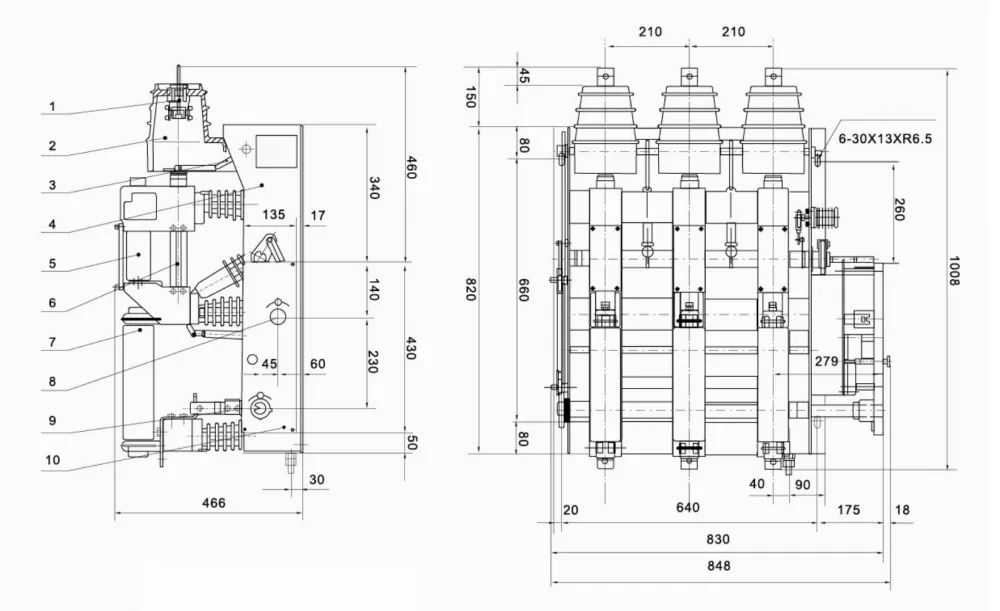

FZRN25-12D– 1. Állóérintkező, 2. Szigetelő fedél, 3. Szelep, 4. Keret, 5. Vákuummegszakító, 6. Vezető henger, 7. Biztosíték, 8. Energiatároló tengely, 9. Földelőkapcsoló tengely, 10. Vezérlőpult.

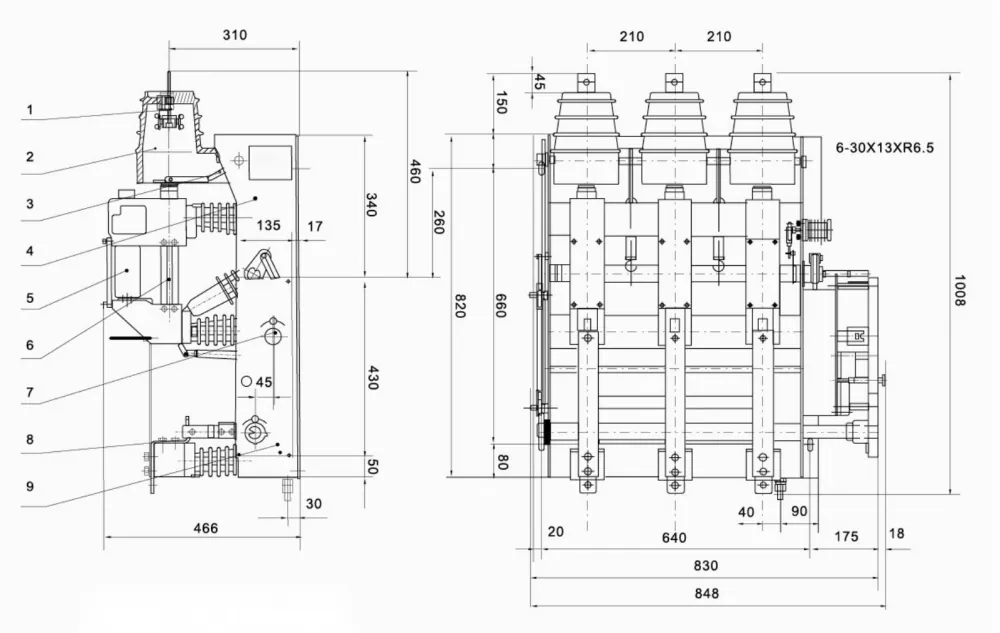

FZN25-12D– ugyanolyan masszív felépítés, de biztosítéktartó nélkül. Közvetlen működésű leválasztó érintkező + vákuummegszakító biztosítja a biztonságos terhelésváltást.

Mindkét modell kompatibilisKYN28-12, HXGN-12 és moduláris RMU házak. Opcionális villanymotor-mechanizmus elérhető a távoli SCADA-integrációhoz. Forduljon hozzánk CAD rajzokért (DXF/PDF).

🏭 Miért az Anqiang Power? – Megbízható partnere a 12kV-os terheléskapcsolókhoz

Gyári közvetlen– Nincs közvetítő, jobb ár és átfutási idő (15-25 nap).
Típus tesztelve– GB3804, IEC 60265-1, teljes mértékben tanúsított.
A testreszabás készen áll– Elektromos üzem, segédkapcsolók, speciális reteszelések.
Globális referenciák– Délkelet-Ázsiába, Közel-Keletbe, Afrikába, Dél-Amerikába szállítjuk.

📌 Valódi projektreferenciák:

✅ Fülöp-szigetek– Több mint 200 darab FZN25-12D/T630-20 szállított egy közüzemi vállalatnak Manila-ban az RMU-szekrények frissítése céljából (2024–2025).

✅ Vietnam– 150 készlet FZRN25-12D/T125-31.5 a napelemes farmok gyűjtőszekrényeiben (Binh Thuan tartomány, 50 MW projekt).

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség az FZN25 és az FZRN25 között?
V: Az FZN25 egy tiszta terheléskapcsoló (max. 630A, nincs belső biztosíték). Az FZRN25 egy biztosíték-kombinációs eszköz (terheléskapcsoló + biztosíték), amely 31,5 kA-ig képes megszakítani a rövidzárlati áramokat. Használja az FZRN25-öt, ha transzformátor rövidzárlat elleni védelemre van szüksége.

2. kérdés: Mit jelent a „névleges átviteli áram” az FZRN25-ön?
V: Az átviteli áram (2000A) az a maximális áram, amelyet a terheléskapcsoló megszakíthat, amikor a biztosítékkioldó aktiválódik. Ezen érték felett egyedül a biztosíték szakítja meg a hibát. Az Anqiang Power FZRN25 megbízható koordinációt biztosít.

3. kérdés: Telepíthetek elektromos meghajtást az FZN25/FZRN25-re?
V: Igen, mindkettő támogatja az elektromos működést AC/DC 110V vagy 220V feszültséggel. Tökéletes távirányítóhoz és SCADA rendszerekhez.

4. kérdés: Mennyi ezeknek a terheléskapcsolóknak a mechanikai élettartama?
V: 10 000 művelet normál üzemi körülmények között a tömített vákuummegszakítónak és a robusztus rugós mechanizmusnak köszönhetően.

Q5: Ad-e mintákat tömeges megrendelés előtt?
V: Abszolút. A gyártás előtti minták 7-10 napos átfutási idővel állnak rendelkezésre. Támogatjuk a gyári tanúteszteket is.

📩 Testreszabott megoldásra vagy árlistára van szüksége?

Mondja el névleges áramát, működési típusát (kézi/elektromos) és transzformátor kapacitását. 24 órán belül válaszolunk.
