12KV kültéri leválasztó kapcsoló

12KV kültéri leválasztó kapcsolóközepes feszültségű áramellátó rendszerek megbízható leválasztására tervezték üresjárati körülmények között. Függőleges egytöréses szerkezetet alkalmaz, stabil mechanikai teljesítménnyel és tiszta nyitási távolsággal, amely biztosítja az elosztóvezetékek és alállomások biztonságos karbantartását és ellenőrzését.

Ezt a kültéri szakaszoló-sorozatot széles körben használják 10-15 kV-os áramhálózatokban. A szerkezet egy merev alapvázat, nagy szilárdságú tartószigetelőket és egy késes vezetőképes pengerendszert tartalmaz. Megerősített önzáró mechanizmusával stabil működést biztosít erős szél, szennyezés és hőmérséklet-ingadozások mellett is.

Szerkezeti előnyök

• Egyszeres, függőleges nyitású kialakítás egyértelmű mechanikai hatással
• Késkapcsolós érintkezőrendszer a megbízható elektromos szétválasztáshoz
• Önzáró szerkezet a véletlen működés megakadályozására
• Szennyezésgátló szigetelő kialakítás zord kültéri környezethez
• Opcionális konfigurációk a különböző áramértékekhez és telepítési igényekhez

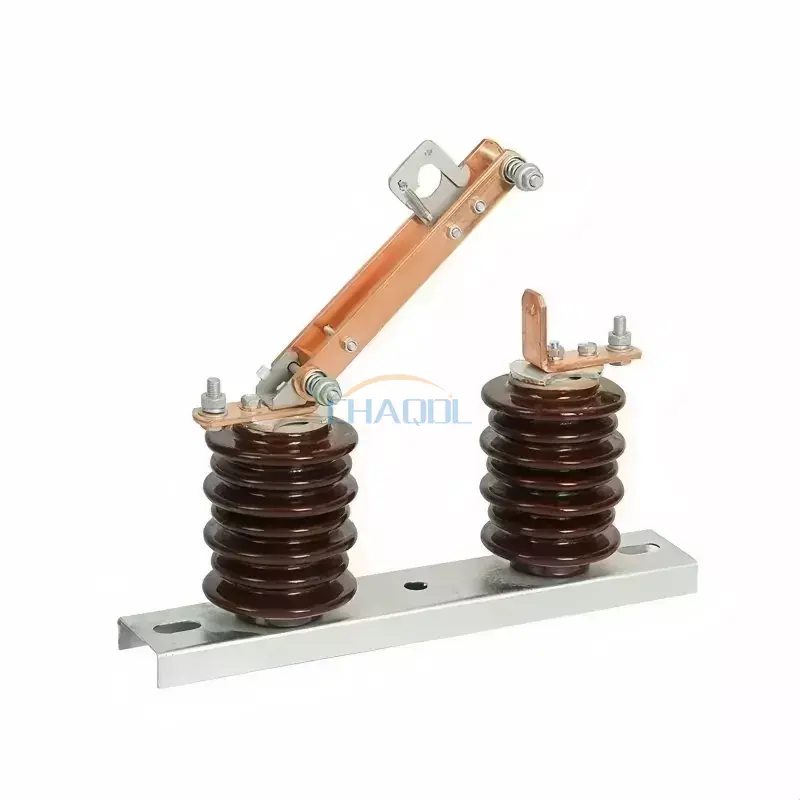

Termékfotók

A termék méreteinek diagramja

Műszaki paraméterek

Működési elv

Ennek működési mechanizmusa12KV kültéri leválasztó kapcsolókézi szigetelő horogpálcán alapul. Működés közben a horogpálca összekapcsolja a zárószerkezetet, meghajtja a forgó tengelyt és a vezetőképes pengét. Nyitáskor az önreteszelő mechanizmus kiold, lehetővé téve a penge teljesen elszigetelt helyzetbe forgatását. Záráskor a mechanizmus újra bekapcsol és automatikusan reteszelődik, biztosítva a stabil érintkezési nyomást és a biztonságos elektromos folytonosságot, ha szükséges.

A kialakítás egyértelmű szétválasztást tesz lehetővé az éles és az elszigetelt állapotok között, csökkentve az üzemeltetési kockázatot és javítva a karbantartási biztonságot az elosztók számára.

Alkalmazási forgatókönyvek

• 10kV-os és 15kV-os elosztó hálózatok
• Városi és vidéki alállomások
• Ipari áramelválasztó rendszerek
• Felsővezeték-karbantartó szakaszok
• Megújuló energia hálózati csatlakozási pontok

Összehasonlítás hasonló termékekkel

GYIK

1. Mi a fő funkciója ennek a megszakítónak?

10kV-15kV-os áramellátó rendszerek elektromos áramköreinek leválasztására szolgál, ha van feszültség, de nincs terhelő áram, így biztosítva a berendezések és távvezetékek biztonságos karbantartását és ellenőrzését.

2. Működtethető a 12KV kültéri leválasztó kapcsoló terhelés alatt?

Nem. Ezt a kapcsolótípust csak terhelés nélküli működésre tervezték. A terhelés alatti kapcsolás károsíthatja az érintkezőket és veszélyeztetheti a rendszer biztonságát.

3. Milyen környezetekre alkalmas?

A terméket kültéri alállomásokhoz, ipari elosztórendszerekhez és magas szennyezettségű, páratartalmú vagy hőmérséklet-ingadozó területekhez tervezték.

4. Milyen műveleti módszerek állnak rendelkezésre?

Támogatja mind a kézi működtetést, szigetelő kampós pálcával, mind az opcionális motoros működést, a projekt követelményeitől függően.

5. Hogyan biztosítja a biztonságos működést?

A belső önzáró mechanizmus és az átlátszó mechanikus szigetelő szerkezet segít megelőzni a véletlen kapcsolást, javítva az üzembiztonságot és a megbízhatóságot.

6. Milyen karbantartás szükséges?

Az érintkezők, a szigetelőfelületek és a mechanikai csatlakozások rutinszerű ellenőrzése javasolt. A kialakítás csökkenti a karbantartási gyakoriságot normál üzemi körülmények között.
