Anqiang Power gyárt megbízhatóBeltéri nagyfeszültségű leválasztó kapcsoló12kV-os elosztórendszerek biztonságos leválasztására és áramkör-leválasztására tervezték. A GN19 sorozatot széles körben alkalmazzák beltéri kapcsolóberendezésekben, alállomásokban és ipari teljesítményvezérlő szekrényekben, ahol látható leválasztás és üzembiztonság szükséges. Hárompólusú szerkezete szinkronizált működést és stabil mechanikai teljesítményt biztosít ismételt kapcsolási körülmények között.
A készülék merev alapvázzal, forgótengelyes mechanizmussal, porcelán oszlopszigetelőkkel és nagy vezetőképességű réz kapcsolólapátokkal épül fel. Mindegyik alkatrészt úgy tervezték, hogy fenntartsa a stabil érintkezési nyomást és minimalizálja az elektromos ellenállást működés közben, hosszú élettartamot és megbízható kapcsolási teljesítményt biztosítva a középfeszültségű hálózatokban.

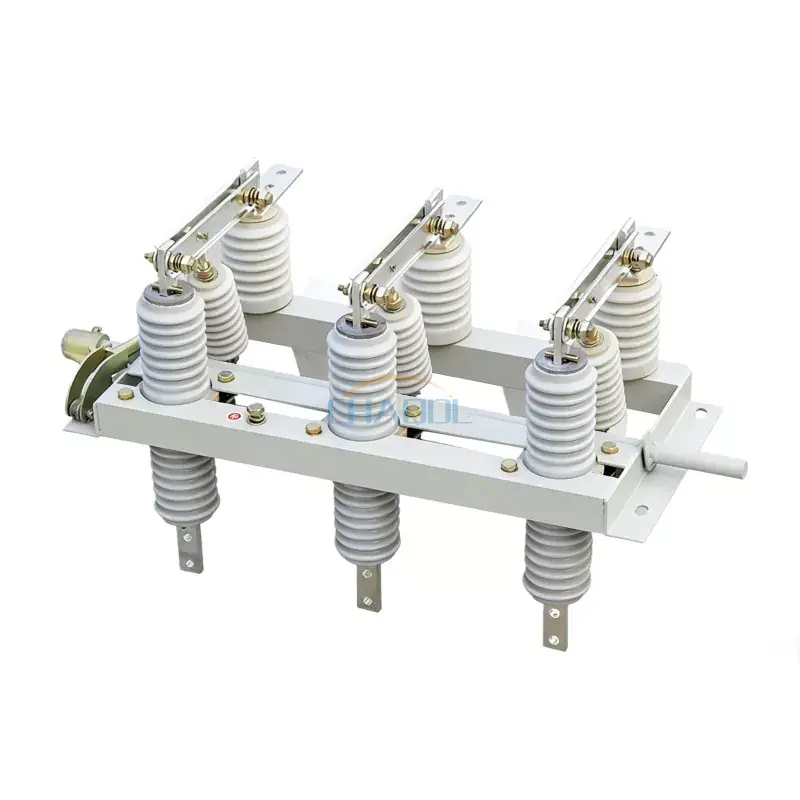

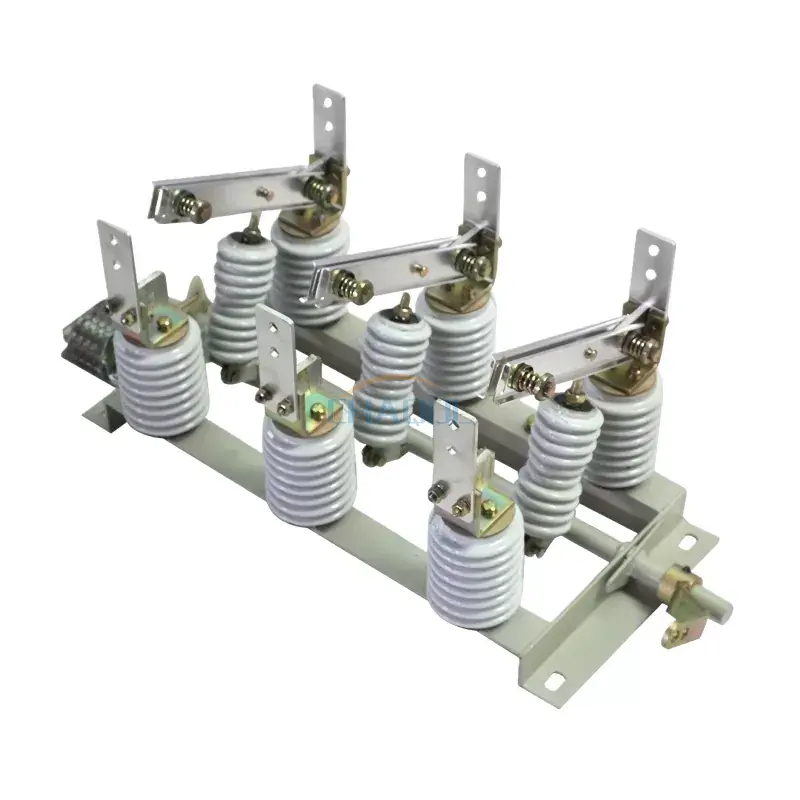

A kapcsoló hárompólusú integrált mechanikus szerkezetet alkalmaz, amely alapkeretből, forgó tengelyrendszerből, összekötő rudakból, porcelán oszlopszigetelőkből és rézötvözet kapcsolólapátokból áll. A működtető tengely rugalmasan csatlakoztatható kézi vagy motoros működtető mechanizmusokhoz, lehetővé téve a különböző kapcsolóberendezés-elrendezésekbe való beépítést.
Az olyan speciális változatokat, mint a GN19-12W, GN19-12G, GN19-12X és GN19-12ST, különböző környezetekhez tervezték, beleértve a szennyezett területeket, a magas tengerszint feletti magasságot, a feszültségjelzési követelményeket és a dupla dobású kapcsolási alkalmazásokat.
A GN19 sorozatú modellek elektromos teljesítményének specifikációi:
| Modell és specifikációk | Névleges feszültség | Névleges áram | Névleges rövid idejű ellenállási áram | Névleges csúcsellenállási áram |
| GN19-12/400-12.5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12/630-20 | 12kV | 630A | 20 kA | 50 kA |
| GN19-12/1000-31.5 | 12kV | 1000A | 31,5 kA | 80 kA |
| GN19-12/1250-31.5 | 12kV | 1250A | 31,5 kA | 80 kA |
| GN19-12C/400-12.5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12C/630-20 | 12kV | 630A | 20 kA | 50 kA |
| GN19-12C/1000-31.5 | 12kV | 1000A | 31,5 kA | 80 kA |
| GN19-12C/1250-31.5 | 12kV | 1250A | 31,5 kA | 80 kA |
|

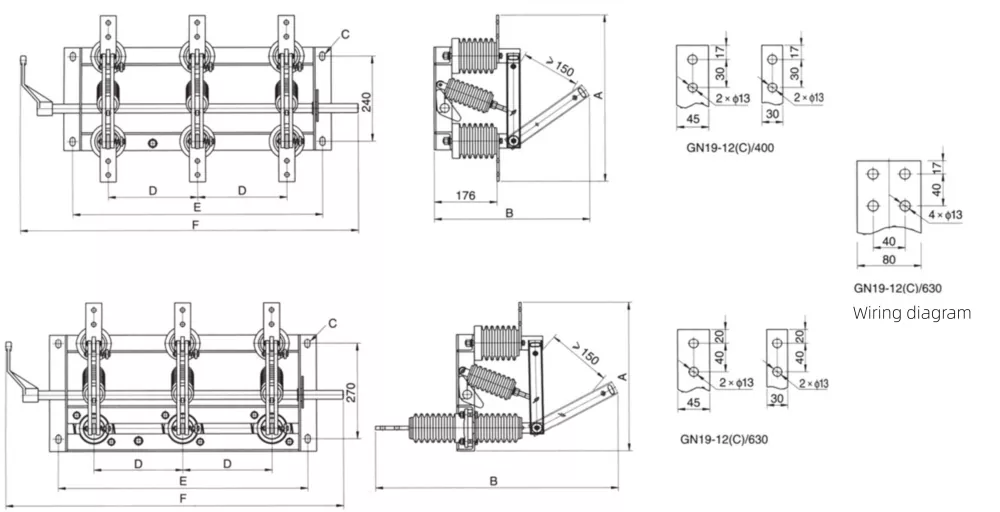

Modell és specifikációk |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
A valós energiaelosztási projektekben aBeltéri nagyfeszültségű leválasztó kapcsolóegyértelmű előnyöket mutat a piacon általánosan használt hagyományos leválasztó kapcsolókhoz képest.
| Összehasonlító elem | GN19 sorozatunk | Tipikus versenytárs termékek |
| Kapcsolati szerkezet | Optimalizált kettős érintkező nyomású kialakítás kisebb ellenállással | Egyérintkezős szerkezet, nagyobb érintkezési veszteség az idő múlásával |
| Mechanikai tartósság | Nagy ciklusú mechanikai tartósság, alkalmas gyakori használathoz | Korlátozott ciklusélettartam gyakori kapcsolási feltételek mellett |
| Szigetelés megbízhatósága | Nagy szilárdságú porcelán szigetelő megerősített kúszótávolsággal | Szabványos porcelán kivitel alacsonyabb szennyeződésállósággal |
| Környezeti alkalmazkodóképesség | Támogatja a környezetszennyezést, a nagy magasságot és az indikátorváltozatokat | Korlátozott testreszabási lehetőségek |
| Karbantartási követelmény | Alacsony karbantartási igény stabil, hosszú távú teljesítménnyel | Gyakori ellenőrzést és beállítást igényel |
Ezt a beltéri nagyfeszültségű leválasztó kapcsolót széles körben használják:
A megfelelő telepítés biztosítja a beltéri nagyfeszültségű megszakító kapcsoló optimális működését. A készüléket stabil alapkeretre kell felszerelni, a forgó tengely megfelelő beállításával. A rendszer feszültség alá helyezése előtt ellenőrizni kell, hogy a működési mechanizmus sima mechanikus kapcsolódást biztosít-e.
1. kérdés: Mi ennek a kapcsolónak a fő funkciója?
Az elektromos áramkörök biztonságos leválasztására és látható leválasztási pont biztosítására szolgál középfeszültségű rendszerekben.
Q2: Használható kültéren?
Ezt a modellt elsősorban beltéri használatra tervezték. A kültéri alkalmazásokhoz speciálisan besorolt házakra vagy kültéri kapcsolókra van szükség.
Q3: Miben különbözik az Ön terméke a szokásos piaci lehetőségektől?
A tipikus kialakításokhoz képest ez a beltéri nagyfeszültségű szakaszolókapcsoló jobb mechanikai élettartamot, jobb szigetelési kialakítást és nagyobb konfigurációs rugalmasságot kínál.
4. kérdés: Elérhető a testreszabás?
Igen, a különböző jelenlegi besorolások, magassági verziók és indikátorkonfigurációk testreszabhatók a projekt követelményei szerint.
5. kérdés: Milyen gyakran igényel karbantartást?
Normál körülmények között stabil mechanikai szerkezetének és korrózióálló anyagainak köszönhetően elegendő az időszakos ellenőrzés.
