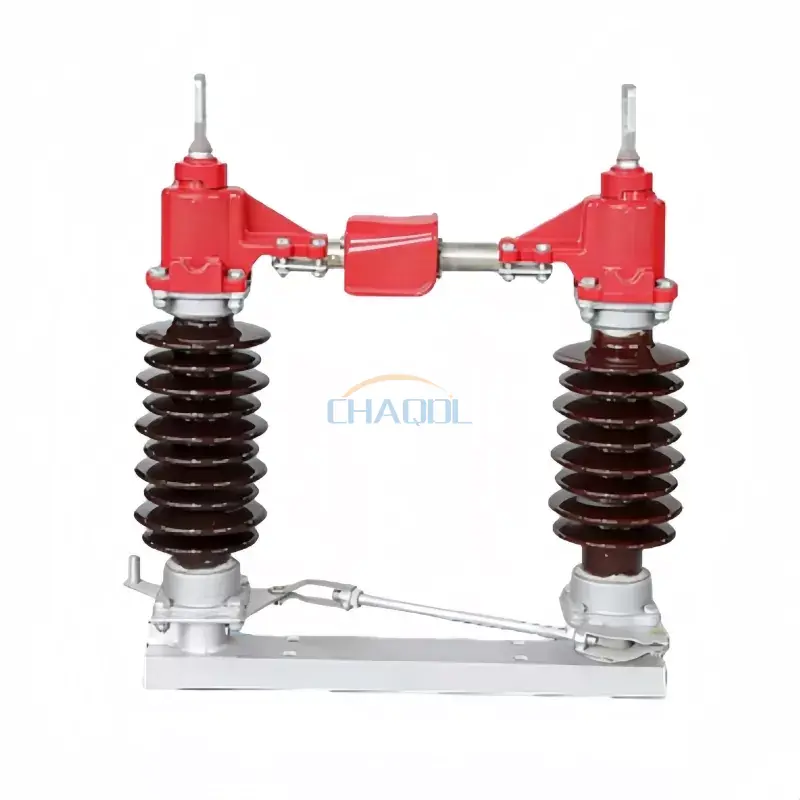

AKültéri nagyfeszültségű leválasztó kapcsolóÚgy tervezték, hogy megbízható áramkör-leválasztást biztosítson a 40,5 kV-tól 220 kV-ig terjedő kültéri AC áramellátó rendszerekben. Széles körben alkalmazzák alállomásokon, távvezetékeken és hálózati kapcsolóállomásokon, ahol látható szigetelés és mechanikai biztonság szükséges nagyfeszültségű körülmények között.

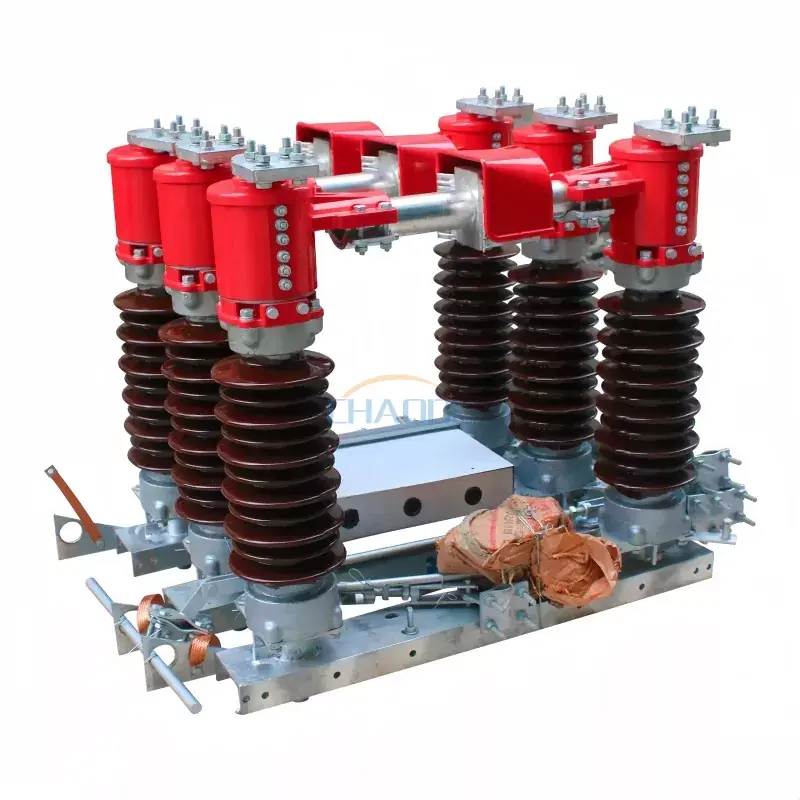

Ezt a GW4 sorozatot robusztus szabadtéri szerkezettel tervezték, amely stabil működést biztosít zord időjárási körülmények között is, mint például heves esőzés, jég, szélterhelés és szennyezett környezet. Mind a kézi, mind a motoros üzemmódot támogatja, rugalmasságot biztosítva a különböző hálózatautomatizálási szintekhez.

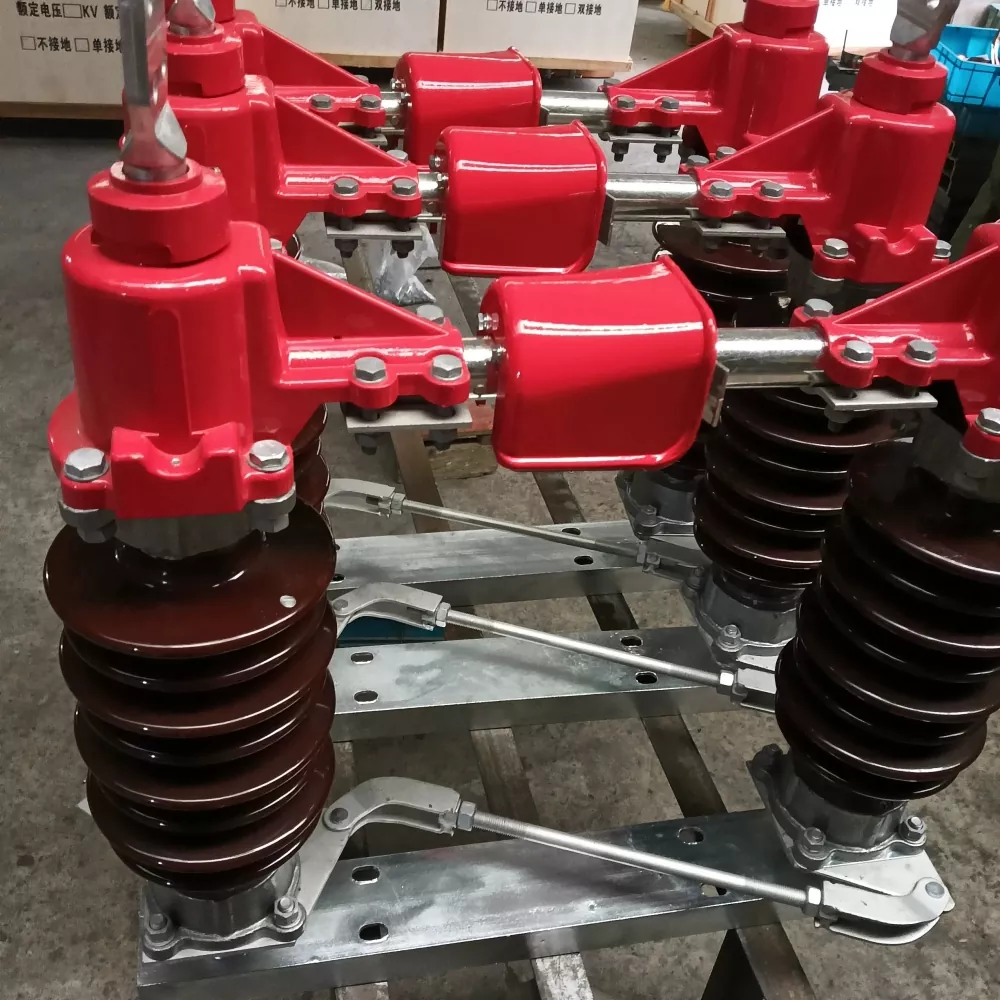

A kapcsoló vízszintes forgópenge szerkezettel rendelkezik, porcelán oszlopszigetelőkkel, vezető csövekkel és nagy szilárdságú horganyzott acél alapkerettel. A mechanikus összekötő rendszer biztosítja a szinkronizált háromfázisú működést, csökkentve az eltolódási kockázatot a kapcsolás során.

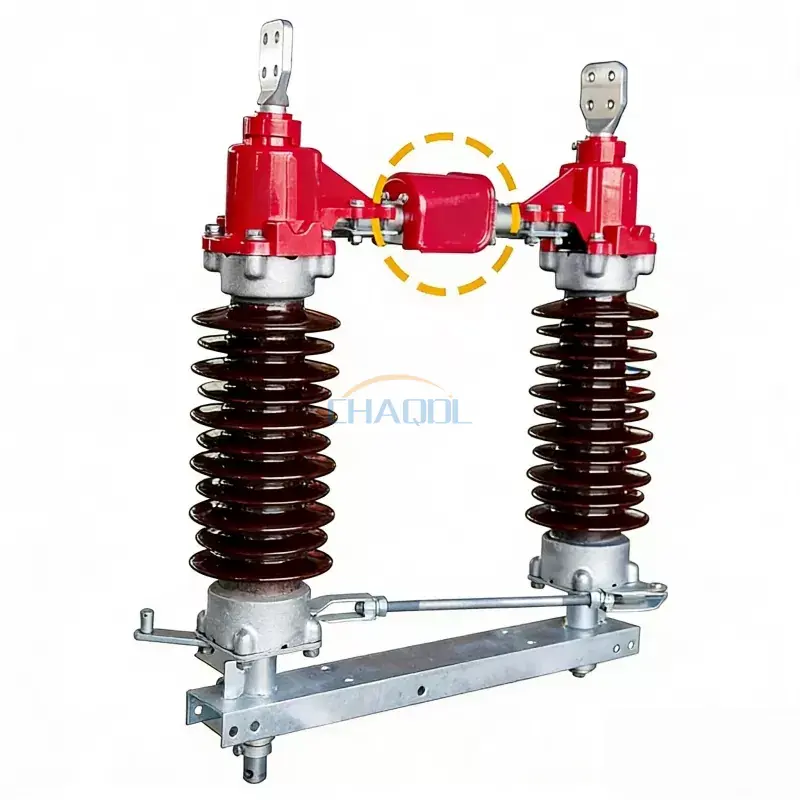

A hagyományos szigetelőkkel összehasonlítva ezKültéri nagyfeszültségű leválasztó kapcsolójavítja az érintkezési nyomás egyenletességét és csökkenti az oxidációt a vezető csatlakozásoknál, jelentősen meghosszabbítva az élettartamot hosszú távú kültéri alkalmazásoknál.
|
Projekt neve |
Paraméter értéke |
||||||
|
Névleges feszültség |
40.5KV |
72.5KV |
126KV |
||||
|
Névleges szigetelési szint |
1 perces tápfrekvencia-ellenállási feszültség |
95/115 KV |
140/160 KV |
230/245KV |
|||
|
Villámimpulzus-álló feszültség |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Névleges frekvencia |
50 Hz |
||||||
|
Névleges áram |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Névleges rövid idejű ellenállási áram |
16/20/31,5 kA |
31,5/40 kA |
50 kA |
||||
|
Névleges csúcsellenállási áram |
40/50/63 kA |
80/100kA |
125 kA |
||||
|
Névleges rövidzárlati időtartam |
4/2s |
||||||
|
Névleges terminál mechanikai terhelés |
Vízszintes hosszirányú terhelés |
750N |
1000N |
||||
|
Vízszintes oldalirányú terhelés |
500N |
750N |
|||||
|
Függőleges erő |
750N |
1000N |
|||||
|
Mechanikai élettartam |
2000 alkalommal |
||||||
|
Kézi működtetésű mechanizmus |
Földelés nélkül |
CS11(F) |
|||||
|
Egyetlen földelés |
CS 8-6D(F) |
||||||
|
Dupla földelés |
Fővágó CS14G, földvágó CS11 |
||||||
|
Vezérlőáramkör feszültsége |
AC 220/380,DC 220 |
||||||
|
Motoros működtető mechanizmus |
Modell |
CJ5/CJ6 |
|||||
|
Motor feszültség |
AC220/380, DC220 |
||||||
|
Vezérlőáramkör feszültsége |
AC220, DC220 |
||||||
|
Nyitási idő (a megszakítóé) |
6±1s |
||||||
|
A termék súlya |
Nincs földelve |
360 kg |
500 kg |
700 kg |
|||
|
Egyetlen földelés |
410 kg |
600 kg |
800 kg |
||||
|
Dupla földelés |
460 kg |
700 kg |
900 kg |
||||

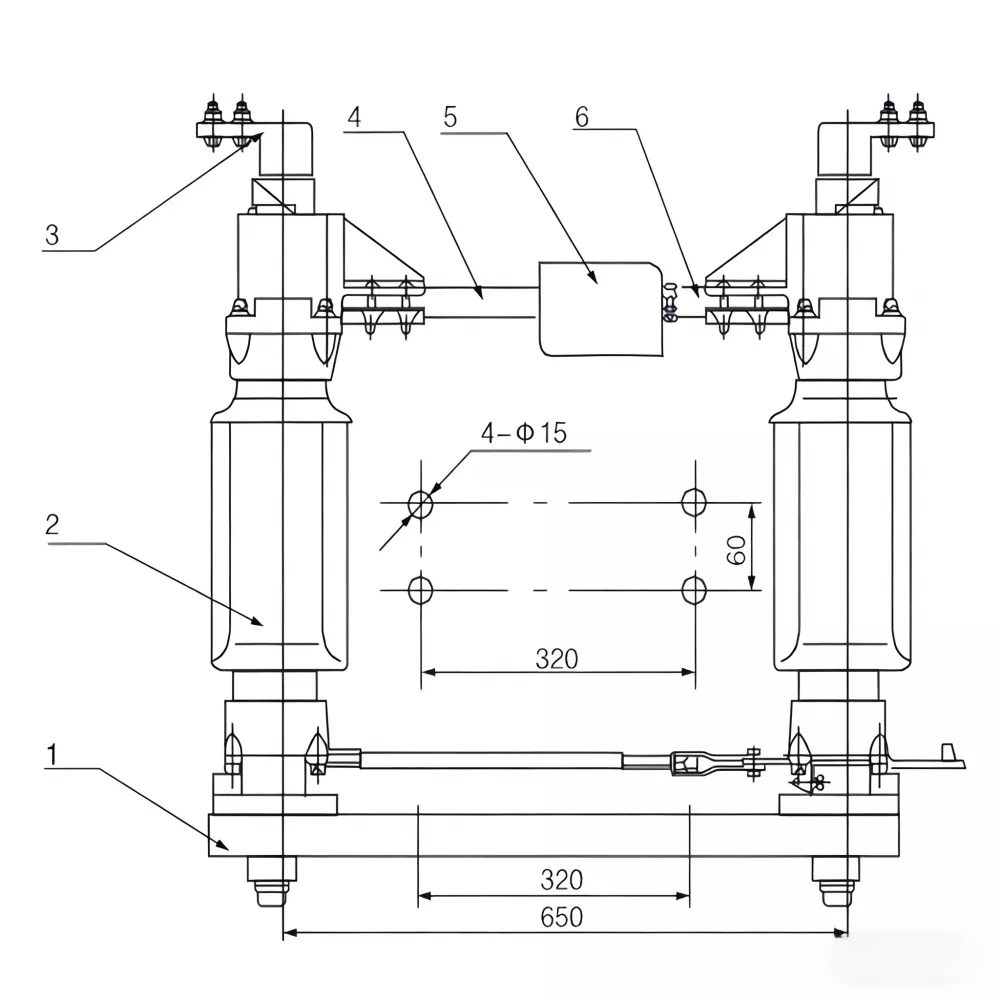

A GW4 sorozat szerkezeti áttekintése
1. Alap
2. Támasztó szigetelő
3. Vezetékcsatlakozó
4. Helyhez kötött vezetőcső
5. Négyzet alakú víztakaró
6. Mozgatható vezetőcső

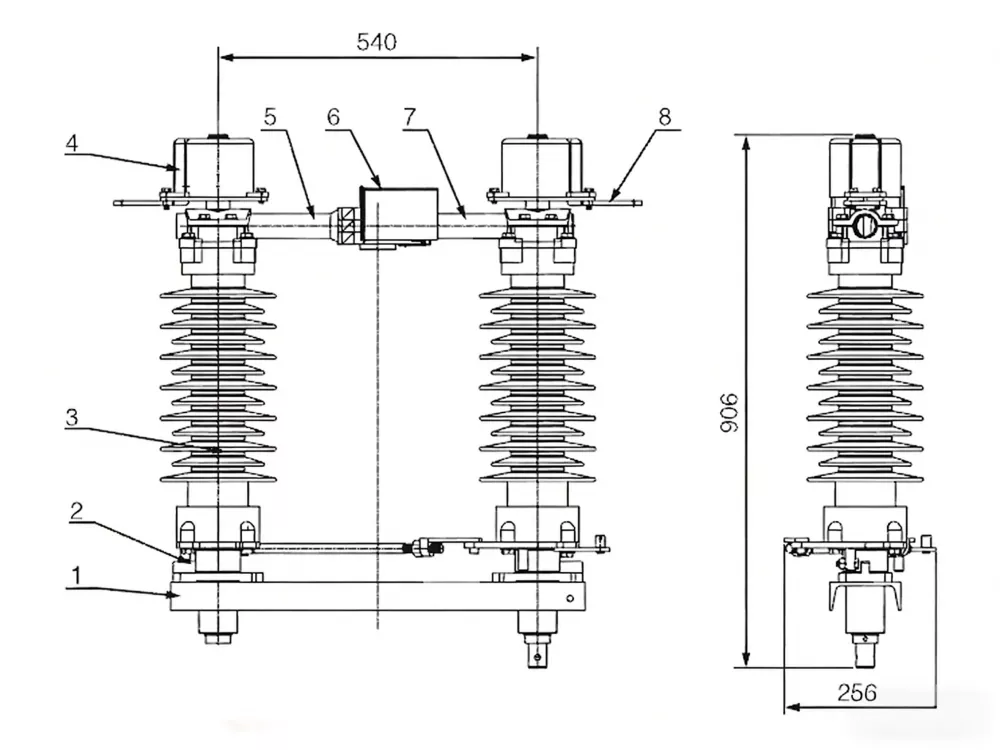

Egypólusú konfiguráció
1. Csatorna acél tartó
2. Támaszbázis
3. Szigetelő oszlop
4. Jobb kimeneti csatlakozó
5. Hengeres végű vezető rúd
6. Esővédő
7. Érintkező vezető rúd
8. Bal kimeneti csatlakozó

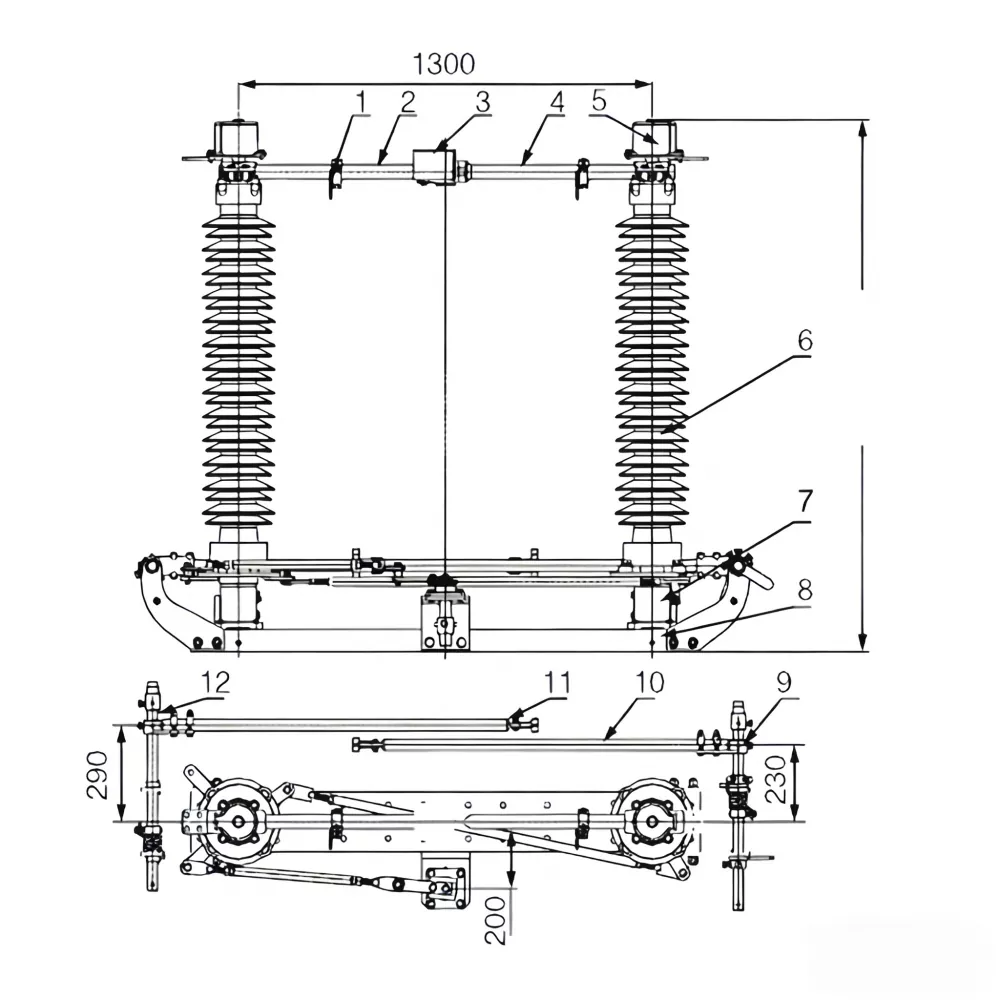

126 kV-os nagyfeszültségű szerkezet
1. Földelőkapcsoló fix érintkező
2. Érintkező vezetőrúd
3. Rozsdamentes acél esővédő
4. Hengeres vezető rúd
5. Rugalmas csatlakozó sorkapocs
6. Szigetelő alátámasztás
7. Csapágyház
8. Szerelési alapkeret
9. Jobb oldali földelőkapcsoló egység
10. Földelőkapcsoló acélcső
11. A földelőkapcsoló mozgóérintkezője
12. Bal oldali földelőkapcsoló szerelvény
| Összehasonlító elem | GW4 sorozatú kültéri nagyfeszültségű leválasztó kapcsoló | Hagyományos piaci termékek |
| Szerkezeti stabilitás | Megerősített acél talp szinkronizált háromfázisú összeköttetéssel | Független fázisműködés nagyobb eltolódási kockázattal |
| Kapcsolatfelvételi teljesítmény | Optimalizált vezetőképes cső csökkentett oxidációs ellenállással | Szabványos réz érintkező, amely hajlamos a hosszú távú kopásra |
| Időjárásállóság | Eső, jég, szél és szennyezett környezetre tervezték | Korlátozott védelem a zord külső körülmények ellen |
| Üzemmód | Támogatja a kézi és motoros működést | Többnyire csak manuális rendszerek |
| Karbantartási követelmény | Alacsony karbantartási igény hosszú ellenőrzési időközökkel | Gyakori karbantartás szükséges |
A kültéri nagyfeszültségű leválasztó kapcsolót széles körben használják:
A forgó tengely és a szigetelő tartószerkezetének megfelelő összehangolása kritikus fontosságú a zavartalan mechanikai működés érdekében. Az alapkeretet biztonságosan földelni kell, és a működési mechanizmust feszültség alá helyezés előtt tesztelni kell a biztonságos kapcsolási teljesítmény biztosítása érdekében terhelésmentes körülmények között.
1. kérdés: Mi a fő funkciója ennek a kültéri nagyfeszültségű leválasztó kapcsolónak?
A nagyfeszültségű áramkörök látható leválasztását biztosítja a biztonságos karbantartás és a rendszer működése érdekében.
2. kérdés: Működhet ez a kapcsoló nehéz külső időjárási körülmények között?
Igen, extrém kültéri környezetekhez tervezték, beleértve a szennyezést, esőt, jeget és szélterhelést.
3. kérdés: Miben különbözik a GW4 sorozat a szabványos szigetelőktől?
A hagyományos modellekhez képest jobb mechanikai szinkronizálást, erősebb korrózióállóságot és hosszabb élettartamot kínál.
4. kérdés: Elérhető a motoros működés?
Igen, kézi és motoros hajtású mechanizmusok is konfigurálhatók a projekt követelményeitől függően.
5. kérdés: Mely iparágak használják általában ezt a berendezést?
Széles körben használják az energiaátvitelben, az alállomásokban, a megújuló energiarendszerekben és a nehézipari elektromos hálózatokban.
