A kültéri nagyfeszültségű elektromos hálózatok biztonságának védelmezője és hatékony megvalósítója

Inkültéri nagyfeszültségű áramelosztásrendszerekben a 40,5KV szolgál magfeszültség szintként a közép-nagyfeszültségű tartományban, olyan kritikus feladatokat látva el, mint az energiaátvitel, a berendezések karbantartási leválasztása és a hibavédelem. A 40,5 KV-os kültéri megszakító kapcsoló nélkülözhetetlen "biztonsági őre" és "működési asszisztens" ebben a rendszerben. Egész évben ki van téve a komplex kültéri környezetnek, a szél, az eső, a por és a váltakozó hőmérséklet próbáival szemben. Stabil teljesítménnyel és megbízható felépítésével az első védelmi vonalat építi ki az alállomások, távvezetékek és új energetikai erőművek biztonságos és hatékony működéséhez, az energiatermelést és -átvitelt összekötő központi hub-berendezésként.

Az 50 Hz-es váltakozó áramú kültéri nagyfeszültségű elektromos berendezések fő kategóriájaként a 40,5 KV-os kültéri megszakító kapcsoló elsősorban "terhelés nélküli nyitáshoz és záráshoz" és "elektromos leválasztáshoz" van elhelyezve. Egyszerűen fogalmazva, főként nagyfeszültségű vezetékek nyitási és zárási műveleteihez használják terhelés nélkül, és hatékonyan képes leválasztani a karbantartást igénylő elektromos berendezéseket, például nagyfeszültségű gyűjtősíneket és megszakítókat, valamint a feszültség alatt álló elektromos vezetékeket, levágja az áramkört, biztonságos karbantartási környezetet biztosít a karbantartó személyzet számára, és elkerüli a feszültség alatti üzemelésből eredő biztonsági veszélyeket. Ezenkívül kis kapacitású kondenzátorok vagy induktorok nyitására és zárására is használható, kielégítve a különféle kültéri nagyfeszültségű forgatókönyvek gyakorlati működési igényeit, és alapvető alapberendezés az elektromos hálózat működésének biztonságához.

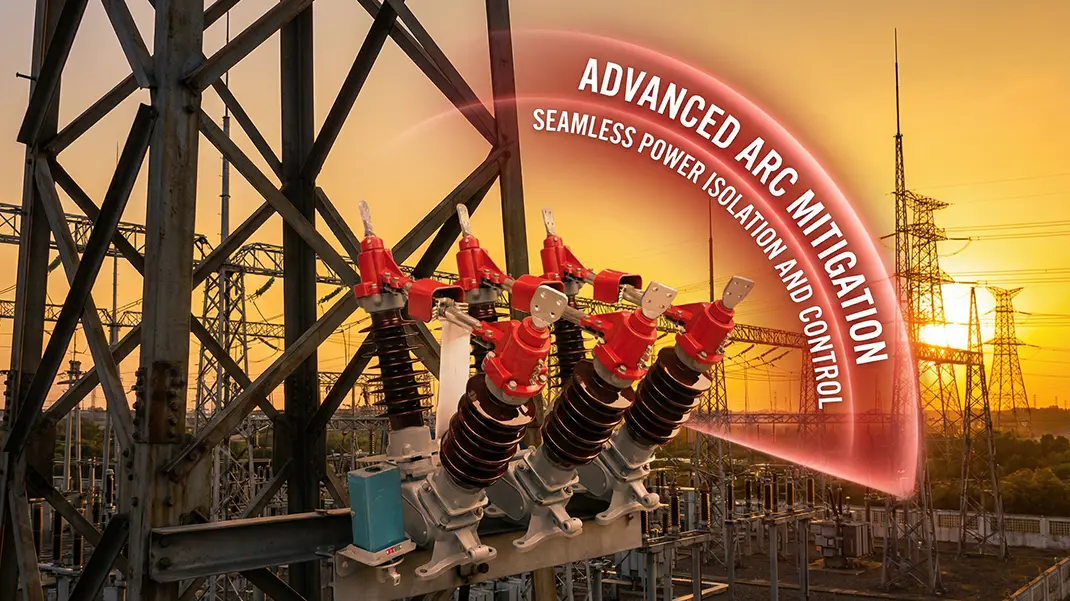

A beltéri nagyfeszültségű berendezésekkel ellentétben a 40,5 KV-os kültéri szakaszolónak hosszú ideig kell ellenállnia a különféle extrém természeti környezeteknek. Ezért a szerkezeti tervezés és a műszaki folyamatok mind a három alapvető szempont köré összpontosulnak: "időjárásállóság, megbízhatóság, valamint könnyű kezelhetőség és karbantartás". A szerkezeti felépítés szempontjából az ilyen típusú szakaszolók többnyire V-alakú szerkezetet vesznek fel. Az egypólust két oszlopos szigetelő rögzíti az alapra, ésszerű metszésszöggel. Az olyan alapvető alkatrészekkel kombinálva, mint a csatlakozó ülék, az érintkezőfej rész, a földelő kés, a földelő statikus érintkező és a csatlakozókapcsok egy teljes operációs rendszert alkotnak. Ezek közül a földelési rendszer három típusra oszlik: nincs földelés, egyszeri földelés és kettős földelés. Megbízható mechanikus retesz van beállítva a főtengely és a földelő kés között, és egy segédkapcsolóval is hatékonyan megelőzhető a helytelen működés, és biztosítja a nyitási és zárási állapotok pontosságát és biztonságát, elkerülve a működési hibákból eredő hálózati hibákat [1].

A műszaki folyamatok korszerűsítése a 40,5 KV-os kültéri szakaszoló alapvető támogatása, hogy alkalmazkodjon a komplex kültéri környezethez. Az erőátviteli rendszerben a gördülőcsapágyak és az esernyős fogaskerék-mechanizmus kombinációja kerül alkalmazásra, amely nemcsak lehetővé teszi a kapcsoló rugalmas forgását, valamint szabad nyitását és zárását, így könnyebbé teszi a műveletet, hanem biztosítja a kétoszlopos nyitási és zárási műveletek konzisztenciáját is, elkerülve az elakadást és az elmozdulási problémákat; a nyitás és zárás határoló berendezés beállítása biztosíthatja, hogy az érintkezők optimális helyzetben legyenek, és a fogantyú működés után a zárógyűrű által reteszelve legyen, megakadályozva, hogy véletlenszerű külső erők szabad nyitást és zárást okozzanak, tovább növelve az üzembiztonságot. Anyagválasztás szempontjából az érintkezők többnyire katonai minőségű ezüst-oxid ón (AgSnO₂) kompozit anyagokat használnak, amelyek stabil érintkezési ellenállással és kiváló vezetőképességgel rendelkeznek, hatékonyan csökkentve a vezetékveszteséget; a szigetelők nagy szilárdságú szilikongumi vagy kerámia anyagokat alkalmaznak, kiváló szigetelési teljesítménnyel, nagy érintkezési hézaggal és elegendő szigetelési töréshatárral, amelyek hatékonyan ellenállnak a kültéri szigetelés öregedésének, szivárgásának stb. Ezzel egyidejűleg a felületet speciális korróziógátló bevonattal kezelik, amelynek vastagsága messze meghaladja az ipari szabványokat a homokot, a sót, a ködet és az eróziót, amely hatékonyan képes ellenállni az esőnek, a sónak és a ködnek. szigorú sóköd tesztek és ultraibolya öregedési tesztek, alkalmasak különféle extrém kültéri környezetekre, például magas páratartalmú tengerparti területekre, nagy szél-homokos sivatagokra és magas hegyekre.
