A megbízható középfeszültség-elosztás a biztonságos kapcsoláson, a hatékony adagolókezelésen és a megbízható kültéri berendezéseken múlik.Anqiang hatalomellátja a24kV-os oszlopra szerelt SF6 terhelésmegszakító kapcsoló, amelyet olyan felsővezetékes áramelosztó hálózatokhoz terveztek, amelyek megbízható terheléskapcsolást, rugalmas működést és praktikus integrációt igényelnek az elosztó automatizálási rendszerekkel. Működési elvének, műszaki specifikációinak és telepítési követelményeinek megértése segíti a közműveket, az ipari szereplőket és az elektromos vállalkozókat abban, hogy megalapozott vásárlási döntéseket hozzanak.

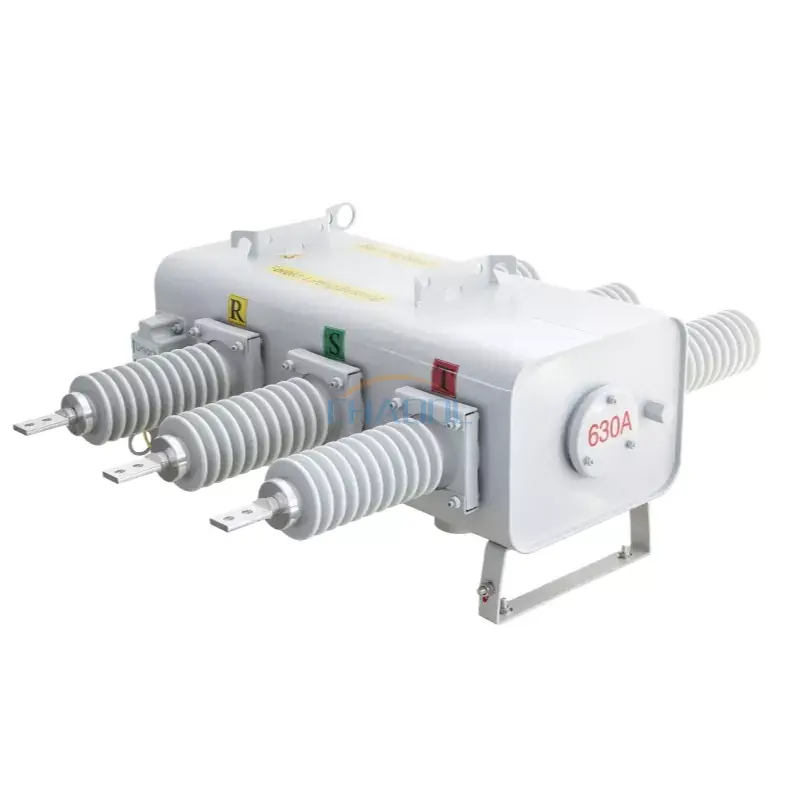

A 24 kV-os oszlopra szerelt SF6 terhelésmegszakító kapcsoló egy kültéri középfeszültségű kapcsolókészülék, amely kén-hexafluorid (SF6) gázt használ a szigeteléshez és az ívoltáshoz. Egy közüzemi oszlopra szerelve segít a kezelőknek szabályozni a terhelési áramot, felosztani a felső adagolókat kezelhető részekre, és támogatja a tervezett kapcsolási műveleteket. Az Anqiang Power FLW34-24 sorozat 630 A névleges áramerősséggel, 11 kV, 24 kV és 33 kV feszültség opciókkal, valamint kézi, elektromos és távvezérlési lehetőséggel szerepel. Ez az útmutató ismerteti a működési elvét, a fő műszaki paramétereket, az alkalmazásokat, a kiválasztási kritériumokat és az elosztóhálózati projektek karbantartási szempontjait.
A 24 kV-os oszlopra szerelt SF6 terhelésmegszakító kapcsoló egy kültéri kapcsolókészülék, amelyet középfeszültségű felsővezetéki hálózatokban használnak. Elsődleges célja meghatározott terhelési áramok létrehozása és megszakítása a névleges üzemi feltételek mellett. Azáltal, hogy lehetővé teszi a szabályozott kapcsolást az adagoló kiválasztott pontjain, segíti a közműveket az energiaelosztás kezelésében és a szakaszok működési célú elkülönítésében.
A kifejezés három fontos jellemzőt ír le:
Az Anqiang Power FLW34-24 termék a 11 kV-os, 24 kV-os és 33 kV-os névleges feszültségű opciókhoz tartozik, 630 A névleges áramerősséggel. A megfelelő konfigurációt a hálózat elektromos követelményeinek és a gyártó által jóváhagyott termékértékeknek megfelelően kell kiválasztani.
Az egyszerű szakaszolókkal ellentétben a terhelésmegszakító kapcsolót úgy tervezték, hogy megszakítsa a meghatározott terhelési áramot. Nem szabad azonban automatikusan olyan megszakítóként kezelni, amely képes minden rövidzárlati áramot megszakítani. A szükséges hibavédelmet összehangolt védelmi rendszerrel és megfelelő berendezésekkel kell biztosítani.
A működési elv egyesíti a mechanikus érintkezési mozgást az SF6 gáz elektromos szigetelésével és ívoltó tulajdonságaival. Amikor az érintkezők szétválnak az áram átvitele közben, elektromos ív képződhet közöttük. A kapcsolókamra úgy van kialakítva, hogy szabályozza és eloltassa ezt az ívet a készülék meghatározott működési feltételei mellett.
Amikor a kapcsoló zárva van, vezető érintkezői biztosítják a kívánt áramutat. A villamos energia a felső elosztó áramkörön keresztül áramlik a transzformátorokhoz, ipari létesítményekhez, kereskedelmi épületekhez vagy más kapcsolódó terhelésekhez.
Ha engedélyezett kapcsolási műveletre van szükség, a működtető mechanizmus mozgatja az érintkezőket. Az SF6 alapú megszakítórendszer segít eloltani az érintkezők szétválasztása során keletkező ívet, feltéve, hogy az áram- és kapcsolási feltételek a berendezés névleges képességein belül maradnak.
Az üzemeltetők stratégiailag elhelyezett kapcsolókkal oszthatják fel az elosztó adagolót részekre. Ez az elrendezés támogatja a tervezett karbantartást, a terhelés átadását és a kijelölt hálózati szakaszok elkülönítését. A tényleges hibaleválasztás függ a védelmi sémától, a hibaészleléstől, a kapcsolási sorrendtől, valamint a felfelé és lefelé irányuló eszközökkel való koordinációtól.
A kiválasztott konfigurációtól függően a kapcsoló kézi, elektromos vagy távvezérlést is támogathat. Ha kompatibilis vezérlőket és kommunikációs interfészeket tartalmaz, akkor az egy elosztási automatizálási rendszer részét is képezheti.
További felszerelési lehetőségekért a vásárlók felfedezhetik az Anqiang Power középfeszültségű terheléskapcsoló termékválasztékát, és összehasonlíthatják a különböző kapcsolási elrendezéseket, mielőtt véglegesítenék a projektspecifikációt.
A műszaki paraméterek határozzák meg, hogy egy kapcsoló alkalmas-e egy adott hálózathoz. Az alábbi táblázat összefoglalja az Anqiang Power FLW34-24/630-20 termékre vonatkozó legfontosabb specifikációkat. Az értékeket a beszerzés előtt ellenőrizni kell az aktuális adatlappal és a jóváhagyott konfigurációval.
| Paraméter | Megjelent specifikáció | Kiválasztás mérlegelése |
|---|---|---|
| Termékmodell | FLW34-24 / FLW34-24/630-20 | Erősítse meg a pontos modelljelölést az árajánlaton és az adatlapon. |
| Névleges feszültség opciók | 11kV, 24kV, 33kV | A kiválasztott változatot igazítsa a hálózati feszültség- és szigetelési követelményekhez. |
| Névleges áram | 630A | Ellenőrizze a folyamatos terhelési áramot és a várható működési feltételeket. |
| Névleges frekvencia | A termékoldalon feltüntetett 50/60Hz | Erősítse meg a megrendelt konfigurációhoz tartozó frekvenciát. |
| Csúcs ellenállási áram | 50 kA | Ellenőrizze a teszt alapját, időtartamát és a rendszerhibaszintekkel való koordinációt. |
| Névleges rövid idejű ellenállási áram | 20/4kA/s a felsoroltak szerint | Kérje a jelölés pontosítását és annak időtartamát. |
| Névleges kábel töltő- és megszakítóáram | 25A | Erősítse meg az adott kábelkapcsolási feladatra való alkalmasságot. |
| Névleges hálózati töltés és megszakító áram | 16A | Ellenőrizze a tervezett felsővezeték-kapcsolási alkalmazást. |
| Mechanikus működés | 6000 művelet szerepel | Ellenőrizze a vizsgálati feltételeket és a karbantartási ütemtervet. |
| Relatív gázszivárgási arány | Legfeljebb évi 1%, a felsoroltak szerint | Erősítse meg az alkalmazandó szabványt és mérési módszert. |
| Ház és vezérlő védelem | IP44 listán | Mérje fel az expozíciót, a szekrény elhelyezését és a további környezetvédelmi igényeket. |
Fontos specifikációs megjegyzés:A közzétett paraméterlista rövidített vagy potenciálisan félreérthető bejegyzéseket tartalmaz, beleértve a frekvencia jelölést és a rövid idejű áram jelölését. Ezeket az értékeket nem szabad ellenőrzött vizsgálati eredményekként értelmezni az Anqiang Power megerősítése nélkül. Különösen a csúcsállóság nem azonos a névleges rövidzárlati megszakító képességgel.
A projektdokumentációhoz kérje a vonatkozó típusvizsgálati jelentéseket, a szigetelési szinteket, a működési mechanizmus részleteit, a vezérlőfeszültséget, a kivezetések elrendezését és a szerelési rajzokat is. Ezek a dokumentumok segítenek a mérnököknek értékelni a teljes kapcsolószerelvényt, ahelyett, hogy egyetlen címsorra hagyatkoznának.
Megfelelő tervezés és karbantartás esetén az SF6 terhelésmegszakító kapcsoló számos gyakorlati előnyt kínál a fej feletti elosztórendszerek számára.
Az oszlopra szerelt konstrukció a kapcsolóberendezéseket közvetlenül az elosztószerkezetre helyezi. Ez csökkentheti a további földszinti tér iránti igényt, és támogathatja az adagoló elrendezését, ahol a külön beltéri elektromos helyiség nem praktikus.
Az SF6 erős dielektromos tulajdonságokkal rendelkezik, és széles körben használják nagyfeszültségű elektromos berendezésekben. Egy megfelelően megtervezett kapcsolókamrában támogatja a szigetelést és az ívoltó teljesítményt. A tényleges kapcsolási képesség az érintkező kialakításától, a gáz állapotától, a működési mechanizmustól és a névleges teljesítménytől függ.
A kézi, motoros és távirányítós opciók különböző működési követelményeket szolgálhatnak ki. A távoli kapcsolás csökkentheti a helyszíni látogatások szükségességét a rutin hálózat-újrakonfigurálás során, feltéve, hogy a vezérlőrendszer és a kommunikációs infrastruktúra megfelelően van megvalósítva.
Kompatibilis vezérlőkkel és felügyeleti rendszerekkel integrálva egy oszlopra szerelt kapcsoló hozzájárulhat az automatizált adagolókezeléshez. A mérnököknek rendelés előtt meg kell erősíteniük a kommunikációs protokollokat, a kiegészítő tápellátás követelményeit, a vezérlési logikát és a reteszelés elrendezését.
A lezárt kapcsolókamra korlátozhatja a belső alkatrészek külső szennyeződésének való kitettségét. Ennek ellenére az alacsonyabb rutin karbantartási igény nem jelent karbantartásmentes működést. A mechanikus kapcsolatok, vezérlőáramkörök, szigetelési alkatrészek és a gázzal kapcsolatos paraméterek továbbra is ellenőrzést igényelnek a gyártó utasításai szerint.
További szempont a környezeti felelősség. Az SF6 erős üvegházhatású gáz, ezért a berendezések tulajdonosainak be kell tartaniuk a szivárgás megelőzését, a gáz visszanyerését és az életciklus végén történő megfelelő kezelést. A helyi előírásoktól és a projekt fenntarthatósági célkitűzéseitől függően az alternatív szigetelési technológiák is indokolttá tehetik az értékelést.
A 24 kV-os oszlopra szerelt SF6 terhelésmegszakító kapcsoló kültéri elosztási alkalmazásokhoz alkalmas, ha elektromos besorolása és környezetvédelmi specifikációi megfelelnek a telepítésnek.
Az alkalmazási alkalmasság a névleges feszültségnél többtől függ. A rövidzárlati szintet, a kapcsolási feladatokat, a környezeti hőmérsékletet, a tengerszint feletti magasságot, a szennyezés súlyosságát, a szélterhelést, a szerelési szilárdságot és a szükséges szabályozási funkciókat mind értékelni kell.
A beszerzési csoportoknak a teljes működési környezetet kell értékelniük, ahelyett, hogy pusztán a feszültség és az áram alapján választanának eszközt. A strukturált felülvizsgálat csökkentheti a specifikáció hiányosságait, és elkerülheti a költséges változtatásokat a telepítés során.
A kapcsolóberendezéseket összehasonlító vásárlóknak meg kell érteniük a terheléskapcsoló és a megszakító közötti különbséget is. A terheléskapcsoló ellátja a meghatározott normál kapcsolási feladatokat, míg a megfelelően névleges megszakítót úgy tervezték, hogy megszakítsa a hibaáramokat a deklarált megszakítási képességén belül. A rendszervédelmi tervezés határozza meg, hogy mely eszközökre van szükség, és hogyan működnek együtt.
A megfelelő telepítés elengedhetetlen a kültéri középfeszültségű berendezések biztonságos működéséhez. A telepítést és az üzembe helyezést szakképzett elektromos személyzetnek kell elvégeznie jóváhagyott eljárások szerint, az áramkör leválasztásával és az összes vonatkozó biztonsági vezérléssel.
A karbantartási időközöknek követniük kell a gyártó utasításait, a vonatkozó elektromos előírásokat és a tényleges működési környezetet. Az ellenőrzések gyakoriságának növelésére lehet szükség, ha a berendezést súlyos időjárási körülmények, erős szennyeződés, gyakori kapcsolás vagy rendellenes működési körülmények tapasztalják.
Az SF6 kezelését képzett személyzetnek kell elvégeznie megfelelő berendezések és eljárások használatával. Soha ne engedje ki szándékosan a gázt rutin karbantartási módszerként. Kövesse a vonatkozó környezetvédelmi előírásokat a szivárgás észlelésére, visszanyerésére, tárolására és ártalmatlanítására vonatkozóan.
Fő funkciója meghatározott terhelési áramok előállítása és megszakítása kültéri középfeszültségű elosztó hálózatban. Támogatja az adagoló szekcionálását és a vezérelt kapcsolási műveleteket is. A hibavédelmet megfelelően összehangolt védelmi rendszerrel kell biztosítani.
A közzétett termékinformációk 630A névleges áramot tartalmaznak. A vásárlóknak a vásárlás előtt meg kell erősíteniük a pontos megrendelt konfigurációt és a vonatkozó műszaki besorolásokat.
Igen, a távoli kezelés a termék konfigurációs opciójaként támogatott. A projekthez meg kell erősíteni a szükséges vezérlőt, kiegészítő tápegységet, kommunikációs interfészt és automatizálási kompatibilitást.
Nem. A terhelésmegszakító kapcsoló meghatározott terhelési áramok megszakítására szolgál, míg a megszakító a hibaáramok megszakítására szolgál a névleges megszakítási képességén belül. A berendezés helyes elrendezése a hálózatvédelmi tanulmánytól és a vonatkozó szabványoktól függ.
Az Anqiang Power 11 kV, 24 kV és 33 kV névleges feszültségű opciókat sorol fel. A rendelkezésre álló konfigurációt, a szigetelési követelményeket és a méretadatokat a gyártóval kell egyeztetni.
Igen. Bár a zárt gázkamra csökkentheti a külső szennyeződéseknek való kitettséget, az időszakos ellenőrzések továbbra is szükségesek. A karbantartásnak ki kell terjednie a működési mechanizmusra, a szigetelőelemekre, a vezérlőrendszerre és a gyártó által meghatározott gázállapotra.
Adja meg a rendszer feszültségét, névleges áramát, frekvenciáját, telepítési környezetét, a szükséges működési módot, vezérlőfeszültséget, mennyiséget, az alkalmazandó szabványokat és a projekt helyét. Egysoros diagramok, szerelési követelmények és bármilyen speciális környezeti feltétel segíthet a szállítónak a megfelelő konfiguráció megerősítésében.
A 24 kV-os oszlopra szerelt SF6 terhelésmegszakító kapcsoló fontos szerepet játszhat a modern középfeszültség-elosztásban azáltal, hogy lehetővé teszi az ellenőrzött terhelésváltást, támogatja az adagoló szekcionálását, és lehetőséget biztosít a helyi vagy távoli működtetésre. Hatékonysága a helyes elektromos megválasztástól, az összehangolt hibavédelemtől, a megfelelő telepítéstől és a felelősségteljes, hosszú távú karbantartástól függ.
Az Anqiang Power az FLW34-24 sorozatot kínálja az oszlopra szerelt kapcsolóberendezést igénylő elosztási projektekhez, közzétett 630A névleges áram specifikációkkal és többféle feszültségopcióval. Megrendelés előtt ellenőrizze a műszaki adatlapot, a működési konfigurációt, a környezetvédelmi alkalmasságot és a vonatkozó vizsgálati dokumentációt. Ha közüzemi korszerűsítést, ipari elosztási projektet vagy elosztási automatizálási telepítést tervez, tekintse át a termék részleteit éslépjen kapcsolatba velünkhogy megvitassák feszültségigényeit, műszaki specifikációit és testreszabási igényeit az Anqiang Power csapattal.
