Professzionális erőgép-gyártókéntAnqiang hatalommegbízhatót biztosítNulla sorrendű áramtranszformátorA maradékáram észlelésére és az áramelosztó rendszerek földzárlatvédelmének támogatására tervezték. Osztott magos szerkezete, stabil mágneses teljesítménye és kényelmes telepítése alkalmassá teszi olyan védelmi és felügyeleti alkalmazásokhoz, ahol elengedhetetlen a gyors hibaészlelés és a megbízható működés.
A Zero Sequence Current Transformer egy speciális áramváltó, amelyet az áramkiegyensúlyozatlanság és a földzárlat okozta maradék vagy nulla sorrendű áram észlelésére használnak. A hagyományos áramváltókkal ellentétben, amelyek elsősorban egyedi fázisáramokat mérnek, ez az eszköz a transzformátor magon áthaladó kombinált áramot figyeli. Normál üzemi körülmények között a figyelt áramok vektorösszege nullához közelít. Ha földzárlat vagy szivárgási út lép fel, az egyensúly megváltozik, és a készülék maradékáramot észlel. Ezt a jelet át lehet vinni egy védelmi relébe, hogy megfelelő védelmi műveletet indítsanak el.
Ipari elosztóhálózatok, alállomások, kapcsolóberendezés-szerelvények és utólagos beépítési projektek esetén a megfelelő transzformátor kiválasztásához figyelmet kell fordítani a mag kialakítására, a nyílásméretre, a szigetelésre, a telepítési módra, a pontosságra, a relékkompatibilitásra és a környezeti feltételekre. A megfelelően kiválasztott nulla sorrendű áramváltó javíthatja a hibafigyelést, miközben segíti a védelmi rendszerek hatékonyabb reagálását.
Mi az a nulla sorrendű áramtranszformátor?
Hogyan működik a nulla sorrendű áramváltó?
Melyek a modern nulla sorrendű áramtranszformátor főbb jellemzői?
Hol használnak nulla sorrendű áramtranszformátort?
Hogyan válasszuk ki a megfelelő transzformátort?
Mit kell figyelembe venni a telepítés során?
Termékleírások és kiválasztási referencia
A nulla sorrendű áramtranszformátort, amelyet gyakran magegyensúly-áramtranszformátornak vagy maradékáram-transzformátornak neveznek, arra tervezték, hogy észlelje az áramkiegyensúlyozatlanságot egy elektromos áramkörön belül. Elsődleges alkalmazása a földzárlatokhoz, szigetelési problémákhoz vagy szivárgási útvonalakhoz kapcsolódó maradékáram azonosítása.
A működési koncepció eltér a hagyományos fázisáramváltóétól. Ahelyett, hogy csak egy vezetőt mérnénk, a védett áramkörhöz tartozó vezetők áthaladnak a mágneses magon. Ha a vezetőkön átfolyó áramok kiegyenlítettek, mágneses hatásaik nagyrészt kioltják egymást. Ha egy hiba miatt áram folyik át egy nem kívánt úton, a magban maradék mágneses tér alakul ki, és a szekunder tekercs megfelelő jelet állít elő.
Ez a működési elv lehetővé teszi, hogy a transzformátor együtt működjön védőrelével és egyéb felügyeleti berendezésekkel. Az elektromos mérnökök és rendszerintegrátorok számára az eszköz ezért fontos érzékelőelemként szolgál az átfogó földzárlatvédelmi rendszerben.
A működési elv szorosan összefügg Kirchhoff jelenlegi törvényével. Egy kiegyensúlyozott háromfázisú áramkörben a fázisáramok vektorösszege elméletileg nulla:
Ia + Ib + Ic = 0
Következésképpen a mag belsejében generált mágneses fluxus minimálisra csökken, és a másodlagos kimenet nagyon kicsi marad.
Földzárlat esetén az áram egy része nem szándékos úton hagyja el a tervezett áramkört. A jelenlegi egyensúly tehát megbomlik:
Ia + Ib + Ic ≠ 0
A keletkező maradékáram mágneses fluxust hoz létre a magban. A szekunder tekercs ezután elektromos jelet hoz létre, amelyet egy védőrelé érzékelhet.
Egy tipikus védelmi szekvencia a következőképpen foglalható össze:
Ez az eljárás lehetővé teszi a védelmi rendszer számára, hogy azonosítsa a rendellenes maradékáramot anélkül, hogy kizárólag az egyes fázisáram-transzformátorok méréseire hagyatkozna.

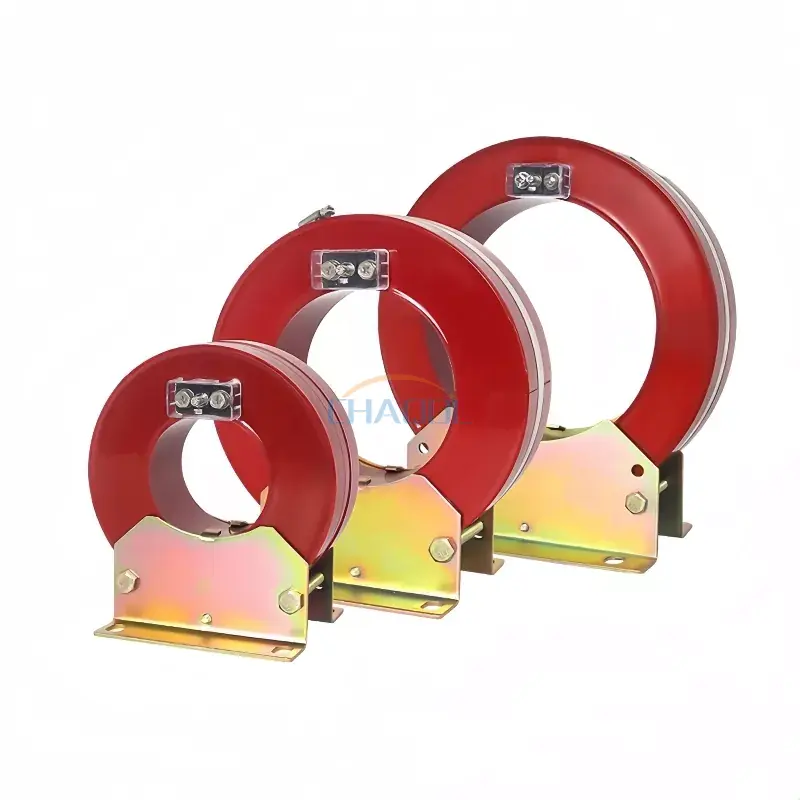

Az ipari elektromos alkalmazásoknál a mechanikai felépítés és az elektromágneses teljesítmény egyaránt fontos. Az Anqiang Power LXK sorozata osztott magos kialakítást használ epoxigyanta vákuumöntéssel, amely lehetővé teszi a transzformátor felszerelését a meglévő primer kábelek köré anélkül, hogy kábelt kellene eltávolítani. Ez különösen értékes lehet az utólagos felszerelési és karbantartási projekteknél, ahol az állásidő minimalizálása prioritás.
Az ilyen típusú transzformátorok értékelésekor számos jellemzőt kell figyelembe venni:
Ezek a jellemzők különösen praktikussá teszik az osztott magos kialakításokat a meglévő elektromos infrastruktúra korszerűsítésekor a primer áramkör jelentős módosítása nélkül.
A Zero Sequence Current Transformer áramelosztó és védelmi rendszerek széles skálájába integrálható. Elsődleges szerepe az, hogy hibaáram-információkat biztosítson a védelmi vagy felügyeleti berendezések számára.
Tipikus alkalmazások a következők:
Például egy elosztó szekrényben a transzformátor felügyelheti a lefelé irányuló áramkört tápláló vezetőket. Ha a szigetelés romlása miatt áram folyik a föld felé, a keletkező maradékáram érzékelhető és védőreléhez továbbítható. A relé ezután meg tudja határozni, hogy a mért állapot megköveteli-e az áramkör megszakítását.
Ez a megközelítés értékes, mert a rendellenes áramviszonyok korai felismerése segíthet csökkenteni a berendezés károsodásának, a hosszabb állásidőnek és az elektromos biztonsági eseményeknek a kockázatát.
A nulla sorrendű áramtranszformátor kiválasztását nem szabad kizárólag a rekesznyílás méretén alapulni. A mérnököknek együtt kell értékelniük az elektromos rendszert, a telepítési környezetet, a védőrelét és a mechanikai elrendezést.
| Kiválasztási tényező | Mit kell figyelembe venni | Miért számít |
|---|---|---|
| Core Aperture | Igazítsa a belső átmérőt a kábel vagy vezeték elrendezéséhez | Praktikus telepítést és elegendő távolságot biztosít |
| Rendszerfeszültség | Ellenőrizze az elektromos rendszerrel való kompatibilitást | Támogatja a megfelelő szigetelést és a biztonságos működést |
| Maradékáram | Határozza meg a várható érzékelési tartományt | Segít biztosítani a megfelelő védelmi érzékenységet |
| Relé kompatibilitás | Ellenőrizze a másodlagos kimenet és a relé követelményeket | Biztosítja, hogy a védelmi rendszer megfelelően tudja értelmezni a jelet |
| Telepítési mód | Fontolja meg a szilárd magos vagy osztott magos konstrukciót | Az osztott magos modellek előnyösek az utólagos felszerelésekhez |
| Környezeti feltételek | Hőmérséklet, szennyezettségi szint, páratartalom és a telepítés helye | Támogatja a megbízható, hosszú távú működést |
Utólagos beépítési alkalmazásokhoz az osztott magos transzformátor jelentős gyakorlati előnyt jelenthet, mivel a technikusok általában egy meglévő kábelelrendezés köré szerelhetik, ahelyett, hogy teljesen szétszednék a primer áramkört.
A hibaáram megbízható méréséhez elengedhetetlen a helyes telepítés. A transzformátor nyílásán átvezetett vezetéknek követnie kell a védelmi kialakítást, hogy a transzformátor a védett áramkör teljes áramviszonyát mérje.
A telepítés előtt a mérnököknek ellenőrizniük kell:
A hivatkozott LXK sorozat esetében a megadott normál működési feltételek közé tartozik a beltéri telepítés, a -5°C és 40°C közötti környezeti hőmérséklet-tartomány, valamint a nem korrozív, alacsony szennyeződésű környezet. A mérnököknek a telepítés előtt mindig meg kell erősíteniük a projekt tényleges feltételeit a kiválasztott termék műszaki dokumentációjában.
Az Anqiang Power LXK sorozata többféle rekesznyílást kínál a különböző elsődleges kábelelrendezésekhez. A rendelkezésre álló méretek körülbelül 80 mm-től 300 mm-ig terjednek, így a mérnökök rugalmasságot biztosítanak a transzformátor meglévő elosztóberendezésekbe való integrálásakor.
| Modell | Rekesz D | E méret | L méret | L1 méret |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
A részletes termékinformációkért a mérnökök áttekinthetik aNulla sorrendű áramtranszformátor termékoldalés hasonlítsa össze a rendelkezésre álló nyílásméreteket a telepítés fizikai követelményeivel.
Elsődleges célja a földzárlatokhoz és áramszivárgáshoz kapcsolódó maradék vagy nulla sorrendű áram észlelése. A kimenet védelmi reléhez csatlakoztatható a figyeléshez és a hibaleválasztáshoz.
Igen. Az osztott magos konstrukció kifejezetten előnyös utólagos beépítési és karbantartási alkalmazásokhoz, mivel a transzformátor egy meglévő kábel köré szerelhető anélkül, hogy az elsődleges kábelt le kellene választani.
A hagyományos áramváltó általában az egyes vezetékekben méri az áramot, míg a nulla sorrendű transzformátor a magján áthaladó vezetők vektorkapcsolatából származó maradékáramot érzékeli.
A tipikus alkalmazások közé tartoznak az elosztószekrények, alállomások, gyűrűs főegységek, transzformátorvédelmi rendszerek, kapcsolóberendezések és megszakító védőpanelek.
A fontos tényezők közé tartozik a magnyílás, az elektromos rendszer követelményei, a várható maradékáram, a szekunder kimenet, a relé kompatibilitás, a szigetelési követelmények, a telepítési mód és a környezeti feltételek.
A Zero Sequence Current Transformer a modern földzárlat-érzékelő és elektromos védelmi rendszerek kritikus érzékelő eleme. A normál áramegyensúly felborulásakor keletkező maradékáram figyelésével értékes információkkal látja el a védelmi reléket a rendellenes működési állapotok azonosításához. Az osztott magos felépítés tovább javítja a telepítési rugalmasságot, különösen az utólagos szerelési és karbantartási projekteknél.
A megbízható maradékáram-érzékelést igénylő projektekhez az Anqiang Power LXK sorozatú megoldásokat kínál többféle nyílásmérettel, epoxigyanta vákuumöntéssel, hidegen hengerelt szilíciumacél magokkal és oxigénmentes réztekercsekkel. Ha megfelelő transzformátort választ elosztóhálózathoz, kapcsolóberendezés-szerelvényhez vagy védelmi rendszerhez,lépjen kapcsolatba velünkhogy megvitassák műszaki igényeit, és megtalálják az alkalmazásához megfelelő nulla sorrendű áramtranszformátor megoldást.
