Professzionális elektromos berendezések szállítójakéntAnqiang hatalombiztosítja a12KV kültéri leválasztó kapcsolóolyan középfeszültségű elosztó hálózatokhoz, amelyek megbízható elektromos leválasztást, biztonságos karbantartási hozzáférést és megbízható kültéri működést igényelnek. Működési elvének, műszaki specifikációinak és alkalmazási követelményeinek megértése segít a mérnököknek és a beszerzési csapatoknak kiválasztani a megfelelő berendezést energiaprojektjeikhez.
A 12 KV-os kültéri leválasztó kapcsoló a középfeszültségű áramelosztó rendszerek alapvető eleme. Elsősorban az elektromos áramkörök terhelés nélküli leválasztására tervezték, látható elválasztási pontot biztosít, amely segít a karbantartó személyzetnek azonosítani a hálózat elszigetelt szakaszát. Az Anqiang Power által kínált GW9-12 modell egypólusú szerkezettel, vezetőképes pengemechanizmussal és önzáró kialakítással rendelkezik a praktikus kültéri alkalmazásokhoz. Ez a cikk elmagyarázza, hogyan működik a kapcsoló, hol használják, mely műszaki paraméterek számítanak a beszerzés során, és hogyan támogatja a helyes telepítés és karbantartás a hosszú távú működési megbízhatóságot.
A 12KV-os kültéri leválasztókapcsoló egy kültéri elektromos hálózatokban használt nagyfeszültségű leválasztó eszköz. Elsődleges célja szigetelőrés kialakítása, amikor egy áramköri részt ellenőrizni, javítani vagy karbantartani kell. A készüléket általában elosztórendszerekben, alállomásokban és más középfeszültségű elektromos berendezésekben telepítik.

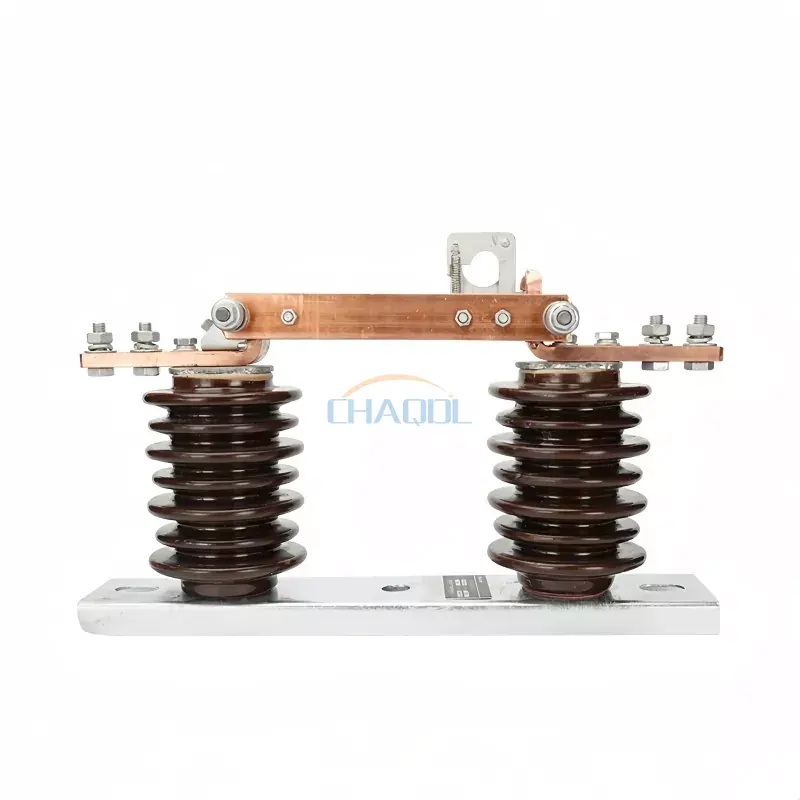

Az Anqiang Power GW9-12 modelljét egyfázisú működésre tervezték háromfázisú vezetékrendszerekben. Működési mechanizmusa lehetővé teszi, hogy a feljogosított személyzet megfelelő szigetelt működtetőkampóval nyissa ki vagy zárja a kapcsolót, a gyártó kezelési utasításainak és az érvényes elektromos biztonsági eljárásoknak megfelelően.
A megszakítókkal ellentétben a hagyományos leválasztó kapcsolót nem arra tervezték, hogy megszakítsa a normál terhelési áramot vagy a rövidzárlati áramot. Ezért megfelelő megszakítókkal és egyéb védőfelszerelésekkel kell összehangolni. Ez a megkülönböztetés kritikus fontosságú egy biztonságos kapcsolási sorrend tervezésekor vagy egy új áramelosztási projekt berendezésének meghatározásakor.
A felszerelési lehetőségek szélesebb körű megértése érdekében a vásárlók áttekinthetik az Anqiang Power nagyfeszültségű leválasztó kapcsolóinak választékát is.
A kültéri leválasztó kapcsoló működési elve a vezető érintkezők fizikai mozgásán alapul. Amikor a kapcsoló zárva van, a vezető lapátja létrehozza a kívánt elektromos csatlakozást. Ha a kapcsolót megengedett üresjárati körülmények között kinyitják, a lapát elválik a rögzített érintkezőtől, látható szigetelőrést hozva létre.
A GW9-12 konstrukció egy rögzített működtető kampót és egy önzáró mechanizmust tartalmaz. Ezek a funkciók segítenek a kezelőnek ellenőrizni a kapcsolási műveletet, és csökkentik a nem szándékos elmozdulás valószínűségét, ha a berendezést megfelelően telepítik és karbantartják.
A tényleges kapcsolási műveleteknek követniük kell a jóváhagyott rendszerkezelési utasításokat. A látható érintkezési hézag önmagában nem helyettesíti a feszültségellenőrzést, a földelést, ahol szükséges, vagy más kötelező elektromos biztonsági intézkedéseket.
A kültéri elektromos berendezéseknek kombinálniuk kell a megbízható elektromos leválasztást a mechanikai stabilitással és a környezeti ellenállással. Számos tervezési szempont különösen fontos egy 12 KV-os kültéri leválasztó kapcsoló értékelésekor.
A GW9-12 egypólusú konfigurációt használ, amely támogatja az egyedi fázisú telepítést háromfázisú elosztórendszerekben. Ez az elrendezés alkalmas lehet olyan elosztóhálózati elrendezésekre, ahol a telepítési terv külön fázisba szerelt leválasztó eszközöket igényel.
A nyitott érintkezőelrendezés látható jelzést ad a vezetőképes komponensek elválasztásáról. Ez segít a személyzetnek azonosítani az elszigetelt helyzetet az engedélyezett karbantartási eljárások során, bár továbbra is szükség van a formális ellenőrzésre és a biztonsági ellenőrzésekre.
Az önzáró mechanizmus segít fenntartani a tervezett mechanikai pozíciót, és csökkenti a véletlen működés kockázatát. Hatékonysága a helyes beállítástól, telepítéstől és a rutin ellenőrzéstől függ.
A szigetelő alkatrészeknek ellenállniuk kell a rendszer névleges feszültségéhez kapcsolódó elektromos igénybevételeknek és a telepítés helyén uralkodó környezeti feltételeknek. A szennyezés, a nedvesség, a hőmérséklet-változások és a villámlás okozta túlfeszültség szempontjait figyelembe kell venni a berendezés kiválasztásánál.
A szigetelt működtetőkampó egyszerű kezelési módot biztosít a megfelelő telepítésekhez. A tényleges működési elrendezést, a szükséges távolságokat és az engedélyezett eljárásokat a berendezés dokumentációjában és a vonatkozó elektromos biztonsági szabványokban meg kell erősíteni.
12KV-os kültéri leválasztó kapcsolót használnak mindenhol, ahol egy megfelelően névleges középfeszültségű áramkör leválasztási pontot igényel. Alkalmassága függ az elektromos rendszer kialakításától, a telepítési környezettől, az üzemeltetési eljárásoktól és a vonatkozó közműkövetelményektől.
A felső elosztóhálózatokon a leválasztó kapcsolók leválaszthatják a kiválasztott vonalszakaszokat ellenőrzés, karbantartás vagy tervezett berendezéscsere céljából. A megfelelő elhelyezés segíthet a karbantartó csapatoknak a kijelölt szakaszokon végzett munkában anélkül, hogy szükségtelenül érintené a teljes hálózatot.
Az alállomások leválasztó kapcsolókat használnak a kiválasztott áramkörök és berendezések körüli leválasztási pontok létrehozására. A mérnököknek össze kell hangolniuk az eszközt a megszakítókkal, gyűjtősínekkel, transzformátorokkal, adott esetben földelő kapcsolókkal és az alállomás működési sorrendjével.
A gyárak, a feldolgozó létesítmények és más ipari telephelyek középfeszültségű elosztó hálózatokat használhatnak transzformátorok és a későbbi elektromos berendezések ellátására. A megfelelően kiválasztott leválasztó kapcsoló megfelelő leválasztási pont biztosításával támogathatja a tervezett karbantartást.
Az áramszolgáltatóknak olyan berendezésekre van szükségük, amelyek megfelelnek a megállapított kapcsolási eljárásaiknak és karbantartási gyakorlatuknak. A kiválasztás során figyelembe kell venni a közmű műszaki specifikációit, a környezeti feltételeket, az ellenőrzési követelményeket és a jóváhagyott berendezések szabványait.
Azoknál a projekteknél, amelyek megszakítási és védelmi funkciókat is igényelnek, a mérnököknek értékelniük kell a megfelelő megszakítót vagy terheléskapcsolót, ahelyett, hogy azt feltételeznék, hogy a leválasztó kapcsoló minden kapcsolási feladatot el tud végezni.
A műszaki jellemzők határozzák meg, hogy a leválasztó kapcsoló alkalmas-e a tervezett hálózathoz. Az Anqiang Power GW9-12 sorozatának termékinformációi 12KV osztályú kültéri leválasztó kapcsolóként azonosítják. A részletes besorolási ütemtervet meg kell erősíteni a gyártó aktuális műszaki dokumentációjával a megrendelés előtt.
| Paraméter | Amit a vásárlóknak ellenőrizniük kell | Miért számít |
|---|---|---|
| Modell | GW9-12 vagy a megadott projektmodell | Megerősíti a berendezés tervezett konfigurációját. |
| Névleges feszültség | Kompatibilitás a rendszer feszültségével és berendezési osztályával | Segít biztosítani a megfelelő elektromos szigetelést és az alkalmazási alkalmasságot. |
| Névleges áram | A projekt által megkövetelt folyamatos áramerősség | Meghatározza a tervezett normál működési feltételekhez való alkalmasságot. |
| Teljesítmény-frekvencia-ellenállási feszültség | A gyártó által megadott szigetelési besorolás | Jelzi a megadott szigetelési teljesítményt teljesítmény-frekvencia vizsgálati körülmények között. |
| Villámimpulzus-álló feszültség | Megadott impulzusszigetelési szint | Támogatja a szigetelési koordináció és a tranziens túlfeszültség követelményeinek értékelését. |
| Rövid idejű ellenállási áram | Meghatározott áramerősség és időtartam | Segít felmérni az eszköz azon képességét, hogy zárt állapotban ellenáll-e a hibaáram hatásainak. |
| Mechanikai állóképesség | A működési ciklusok deklarált száma | Referenciát ad a mechanikai tartósságra meghatározott vizsgálati körülmények között. |
| Működési mechanizmus | Kézi horogművelet vagy más jóváhagyott elrendezés | Meghatározza a működési követelményeket és a helyszíni eljárásokkal való kompatibilitást. |
| Környezetvédelmi alkalmasság | Tengerszint feletti magasság, szennyezés, hőmérséklet, szél és telepítési feltételek | Segít megbizonyosodni arról, hogy a berendezés megfelelő-e az adott helyhez. |
Fontos:A fenti táblázat egy beszerzési ellenőrző lista, nem helyettesíti az ellenőrzött termékértékelési lapot. A vevőknek kérniük kell a pontos névleges áram opciókat, a szigetelési szinteket, a rövid idejű ellenállási értékeket, a méreteket és az alkalmazandó szabványokat az adott konfigurációra vonatkozóan.
A megfelelő 12KV-os kültéri leválasztó kapcsoló kiválasztásához többre van szükség, mint egy feszültségmegjelölésre. A mérnököknek és a beszerzési csapatoknak fel kell mérniük a teljes elektromos és mechanikai követelményeket a specifikáció véglegesítése előtt.
Ellenőrizze a névleges hálózati feszültséget, a maximális rendszerfeszültséget, a szükséges folyamatos áramerősséget és a szigeteléskoordinációs követelményeket. Ezeknek az értékeknek összhangban kell lenniük a projekt egysoros diagramjával és műszaki specifikációival.
Határozza meg a várható rövidzárlati áramot és a szükséges rövidzárlati ellenállást. Előfordulhat, hogy a leválasztó kapcsolónak zárva kell maradnia, amíg a hibaáramot védőberendezéssel megszüntetik, ezért az ellenállási értékeinek megfelelőnek kell lenniük a telepítéshez.
Vegye figyelembe a tengerszint feletti magasságot, a környezeti hőmérsékletet, a páratartalmat, a levegőben lévő szennyeződéseket, a part menti sóterhelést és a mechanikai terheléseket. A kültéri telepítések speciális szigetelést, korrózióvédelmet vagy szerelési elrendezést igényelhetnek, hogy megfeleljenek a helyszíni feltételeknek.
Határozza meg, hogy a projekthez szükség van-e kézi működtetésű kapcsolóra, alternatív működési elrendezésre vagy földelőkapcsolóra az összeállítás részeként. A földelési követelményeket a teljes rendszertervben kell figyelembe venni, nem pedig azt feltételezni, hogy minden szabványos konfigurációban szerepelnek.
Kérje a termék adatlapját, a méretrajzokat, a szerelési utasításokat, a rutin- és típusvizsgálati dokumentációt, ahol van, és a vonatkozó szabványok részleteit. Győződjön meg arról, hogy a mellékelt konfiguráció megfelel a helyi közszolgáltató vagy projekthatóság követelményeinek.
A megbízható beszerzés magában foglalja a gyártási konzisztencia ellenőrzését, a műszaki kommunikációt, a pótalkatrészek elérhetőségét és az értékesítés utáni támogatást is. Az Anqiang Power leválasztó kapcsolók széles skáláját kínálja, és útmutatást ad a termékválasztáshoz a különböző elektromos alkalmazásokhoz. A vevők megvitathatják a projekt követelményeit a megszakító kapcsoló termékválasztékán keresztül.
A helyes telepítés és a rendszeres ellenőrzés segít megőrizni a kültéri leválasztó kapcsolók működési megbízhatóságát. A karbantartási időközöknek követniük kell a gyártó utasításait, a helyszíni feltételeket, a működési gyakoriságot és a felelős közmű- vagy létesítményüzemeltető követelményeit.
Minden szerelési és karbantartási munkát szakképzett személyzetnek kell elvégeznie a jóváhagyott biztonsági eljárás szerint. Az áramkört igazoltan biztonságos állapotba kell helyezni, szükség szerint leválasztással, feszültségvizsgálattal, földeléssel és lezárással. Soha ne használjon hagyományos leválasztó kapcsolót a terhelési áram megszakításához, kivéve, ha a berendezést kifejezetten erre a feladatra tervezték és minősítették.
Fő feladata a megfelelő középfeszültségű áramkör leválasztása üresjárati körülmények között és látható érintkezési hézag biztosítása. Ez támogatja a karbantartást és az ellenőrzést, ha megfelelő kapcsolási, ellenőrzési és földelési eljárásokkal használják.
A hagyományos leválasztó kapcsolót nem arra tervezték, hogy megszakítsa a normál terhelési áramot vagy a rövidzárlati áramot. A megfelelő névleges megszakítónak vagy más alkalmas kapcsolókészüléknek végre kell hajtania a szükséges megszakítási műveletet, mielőtt a leválasztó kapcsolót működtetné.
Az Anqiang Power GW9-12 egy kültéri, egypólusú nagyfeszültségű leválasztó kapcsoló, amely alkalmas 12KV osztályú elosztó alkalmazásokhoz. Háromfázisú vezetékrendszerekben egyedi fázisüzemre használható, a jóváhagyott beépítési tervtől függően.
A legfontosabb paraméterek közé tartozik a névleges feszültség, névleges áramerősség, teljesítmény-frekvencia ellenállási feszültség, villámimpulzus-ellenállási feszültség, rövid idejű ellenállási áram, mechanikai tartósság, működési mechanizmus és környezeti alkalmasság. A pontos értékeket a kiválasztott modell adatlapján ellenőrizni kell.
Az ellenőrzés gyakorisága a gyártó karbantartási utasításaitól, a helyszíni környezettől, a kapcsolási gyakoriságtól és a közüzemi követelményektől függ. A rendszeres ellenőrzéseknek ki kell terjedniük a szigetelésre, a vezető érintkezőkre, a mechanikai kötésekre, a rögzítőelemekre és a túlmelegedés vagy korrózió jeleire.
Adja meg a rendszerfeszültséget, a szükséges névleges áramot, a telepítési környezetet, a szigetelési követelményeket, a rövidzárlati ellenállási követelményeket, a működési módot, a földelés konfigurációját, az alkalmazandó szabványokat és a projekt mennyiségét. A rajzok vagy a berendezés specifikációi segíthetnek a szállítónak megfelelő konfigurációt ajánlani.
A 12KV-os kültéri leválasztókapcsoló fontos szigetelőelem a középfeszültségű elosztó hálózatokban. Értéke abban rejlik, hogy megfelelő leválasztási pontot biztosít a karbantartáshoz, támogatja az egyértelmű kapcsolási eljárásokat, valamint integrálja a szélesebb körű védelmi és földelési rendszert. A megfelelő modell kiválasztása megköveteli az elektromos besorolások, a szigetelési teljesítmény, a mechanikai tervezés, a helyszíni feltételek és az alkalmazandó szabványok alapos áttekintését. A megfelelő üzembe helyezés, a szakszerű működés és a rendszeres ellenőrzés egyaránt fontosak a megbízható szolgáltatáshoz.
Ha 12 KV-os kültéri leválasztó kapcsolót vásárol közüzemi, alállomási vagy ipari elosztóprojekthez, az Anqiang Power segíthet az alkalmazási követelmények áttekintésében és a megfelelő termékkonfiguráció meghatározásában. Ossza meg műszaki specifikációit, működési feltételeit és mennyiségi követelményeit csapatunkkal.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa a termékválasztást, kérjen részletes műszaki dokumentációt, és kérjen árajánlatot a projektjéhez.
