126KV kültéri SF6 megszakító

A 126KV Outdoor SF6 Circuit Breaker (LW36-126 modell) egy nagyfeszültségű átviteli osztályú kapcsolókészülék, amelyet elektromos hálózati alállomásokhoz, közüzemi átviteli rendszerekhez és nagyméretű ipari elektromos hálózatokhoz terveztek. Széles körben használják a terhelési áram, a túlterhelési áram és a rövidzárlati hibaáram vezérlésére, védelmére és kapcsolására, és összekötő áramkör-megszakítóként is funkcionálhat az összekapcsolt energiarendszerekben.

Ez a 126 KV-os kültéri SF6 megszakító kén-hexafluorid (SF6) gázt alkalmaz ívoltó és szigetelő közegként, egyoszlopos, egy pólusonkénti megszakításos szerkezettel kombinálva. A megszakítás során az önenergiás ívoltás elve nagy sebességű gázáramlást generál az ívkamrában, hogy hatékonyan lehűtse és eloltsa az ívet, biztosítva a stabil megszakítási teljesítményt magas hibaállapotok esetén.

A CT-hajtású motorrugós működési mechanizmussal és háromfokozatú mechanikus kapcsolórendszerrel felszerelt LW36-126 precíz kapcsolási teljesítményt, nagy mechanikai megbízhatóságot és kiváló, hosszú távú működési stabilitást kínál igényes kültéri környezetben.

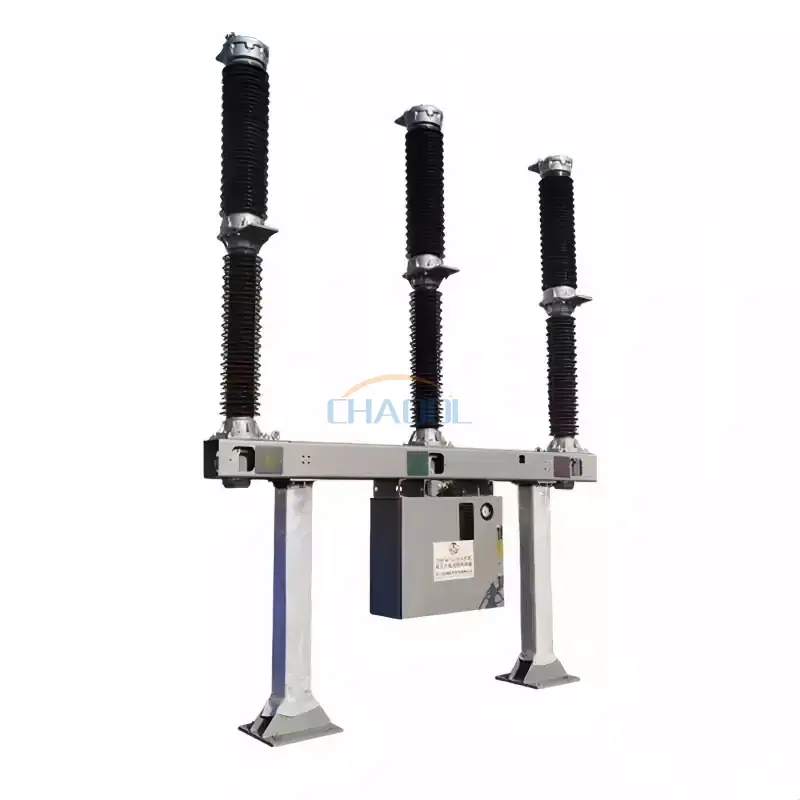

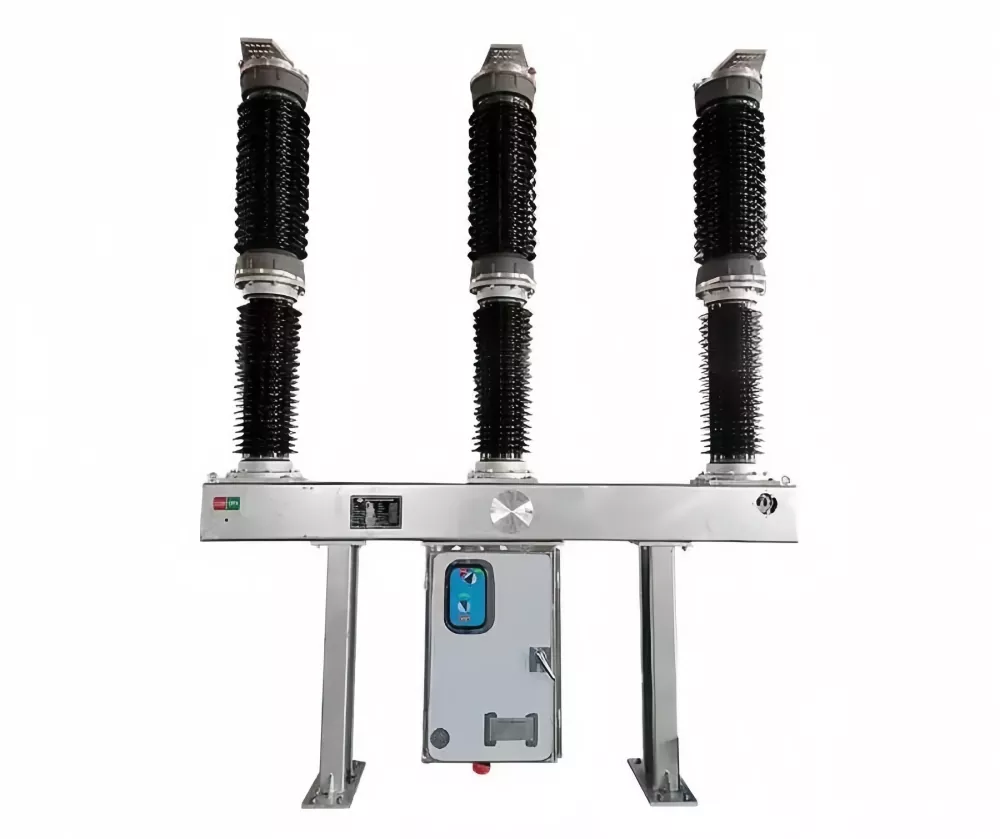

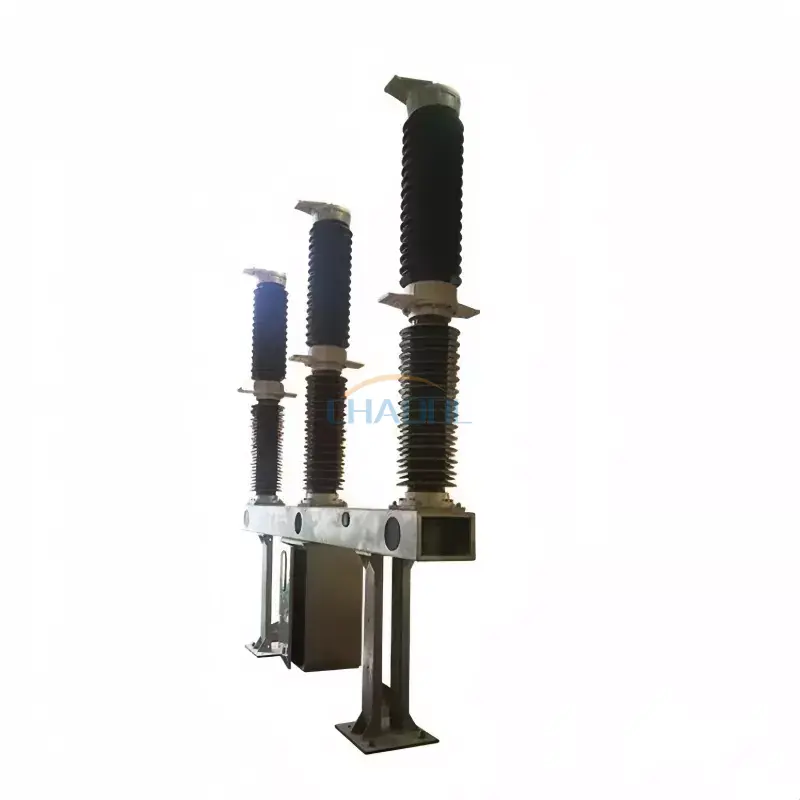

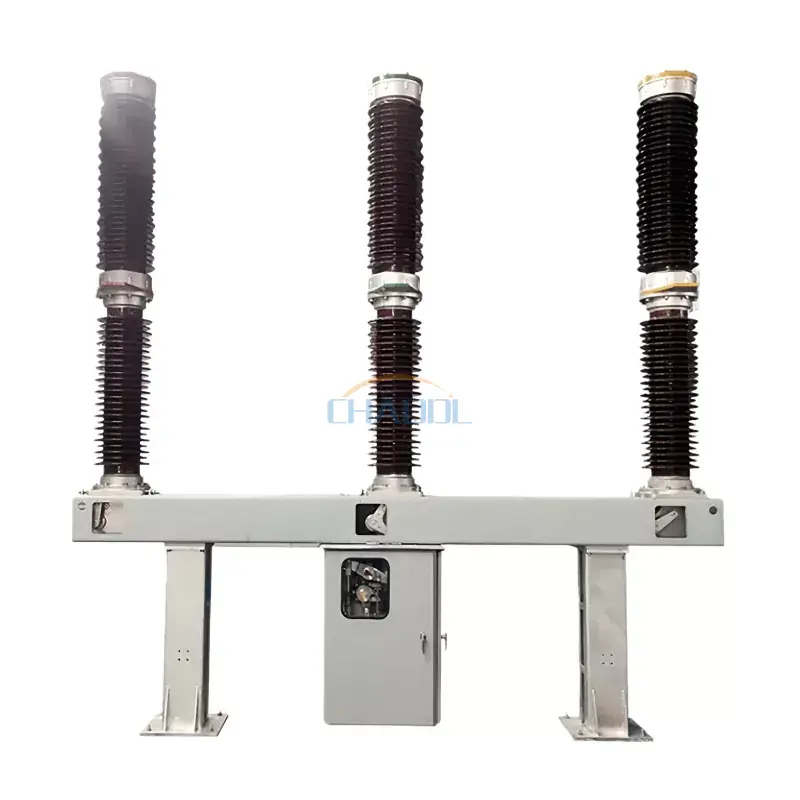

A termék megjelenése

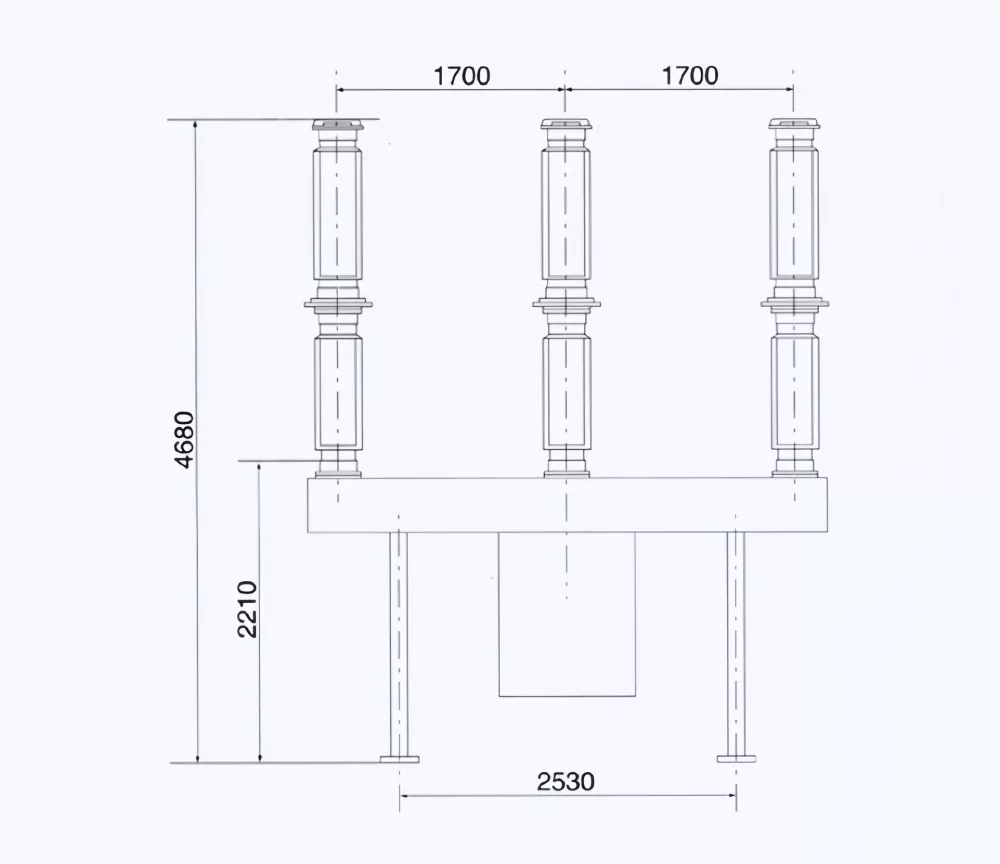

A termék méreteinek diagramja

Működési környezet

• Beépítési magasság: ≤ 3000 méter tengerszint felett
• Környezeti hőmérséklet: -30°C és +40°C között
• Maximális szélsebesség: ≤ 34 m/s
• Szennyezettségi szint: III. osztály (25 mm/kV)

Műszaki paraméterek

Termékjellemzők

• A fejlett SF6 gázszigetelés kiváló ívoltást és dielektromos teljesítményt biztosít.
• Az egyoszlopos, egypólusú kialakítás csökkenti a mechanikai bonyolultságot és javítja a megbízhatóságot.
• Nagy megszakítási kapacitás 40 kA-ig az átviteli szintű hibamegszakításhoz.
• A CT-hajtású rugós működési mechanizmus stabil és precíz kapcsolási működést biztosít.
• Alkalmas zord kültéri környezethez, amely erősen ellenáll a szennyezésnek, a szélnek és a hőmérséklet-ingadozásoknak.
• Hosszú mechanikai élettartam alacsony karbantartási igényekkel a hálózatkezelők számára.
• Kompatibilis a modern alállomási automatizálási és távirányító rendszerekkel.

A termék szerkezete és működési elve

A 126KV kültéri SF6 megszakító egy SF6 gázzal töltött ívoltó kamrából, áramváltó integrációból, működési mechanizmusból, szigetelő tartószerkezetből és acél burkolatrendszerből áll. Az SF6 gáz szigetelő és ívoltó közegként is működik, nagy dielektromos szilárdságot és gyors helyreállítást biztosítva megszakítás után.

Hibaállapotok esetén a működési mechanizmus szétválja a mozgó érintkezőt, és nagy sebességű SF6 gázáramlást generál az ívkamrában. Ez a légáramlás gyorsan lehűti és ionmentesíti az ívet, biztosítva a nagyfeszültségű hibaáramok biztonságos megszakítását. A háromfokozatú mechanikus összekötő rendszer biztosítja a szinkronizált pólusműködést és a nagy törési konzisztenciát.

Alkalmazások

• Nagyfeszültségű átviteli alállomások
• Áramhálózati összekötő rendszerek
• Közüzemi átviteli és elosztó hálózatok
• Vízerőművek és hőerőművek
• Ipari nagyfeszültségű villamosenergia-rendszerek
• Nagyszabású infrastrukturális és energetikai projektek
• Vasúti és közlekedési energiarendszerek

Gyakran Ismételt Kérdések

Mi az a126KV kültéri SF6 megszakítóhasznált?

Az átviteli hálózatokban a nagyfeszültségű elektromos áramok megszakítására és szabályozására szolgál, biztosítva az alállomások és az áramellátó rendszerek biztonságos működését hibák vagy kapcsolási műveletek során.

Miért használnak SF6 gázt a megszakítókban?

Az SF6 gáz kiváló szigetelési és ívoltó tulajdonságokkal rendelkezik, lehetővé téve a nagyfeszültségű hibaáramok hatékony megszakítását, miközben megtartja a kompakt berendezésméretet.

Az LW36-126 alkalmas kültéri telepítésre?

Igen. A126KV kültéri SF6 megszakítókifejezetten kültéri alállomásokhoz tervezték, és megbízhatóan tud működni zord környezeti feltételek mellett is.

Milyen előnyei vannak a hagyományos megszakítókkal szemben?

Az olajalapú megszakítókhoz képest az SF6 megszakítók nagyobb megbízhatóságot, alacsonyabb karbantartást, gyorsabb ívkioltást és jobb teljesítményt nyújtanak nagyfeszültségű körülmények között.
