66KV tartály típusú SF6 megszakító

A 66KV Tank Type SF6 Circuit Breaker (Modell: LW36-66) egy nagyfeszültségű kültéri megszakító, amelyet 66KV-os áramátviteli és -elosztó rendszerekhez terveztek 50 Hz AC névleges frekvenciával. Az SF6 gázt szigetelő és ívoltó közegként egyaránt használva megbízható kapcsolást, hibamegszakítást és védelmet biztosít alállomások, közműhálózatok, ipari létesítmények és megújuló energia projektek számára. A megszakító használható buszmegszakítóként és kondenzátortelep kapcsolási alkalmazásokhoz is.

A kompakt, feszültség alatt álló tartályszerkezettel tervezett LW36-66 minimálisra csökkenti a telepítési helyet, miközben kiemelkedő elektromos teljesítményt és hosszú távú működési megbízhatóságot biztosít. Fejlett rugós működési mechanizmusa, alacsony SF6 szivárgási aránya és karbantartásbarát kialakítása ideális megoldássá teszik a modern nagyfeszültségű átviteli hálózatokhoz, amelyek biztonságos, hatékony és stabil működést igényelnek.

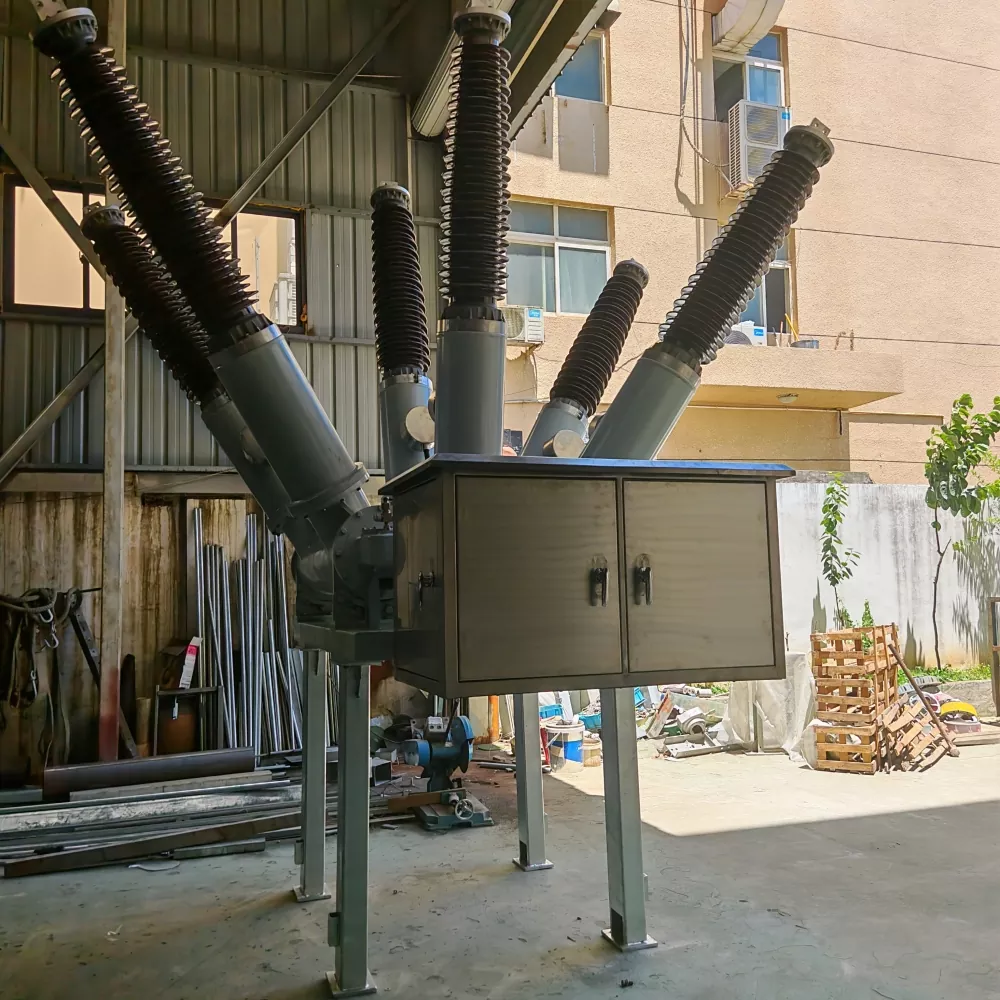

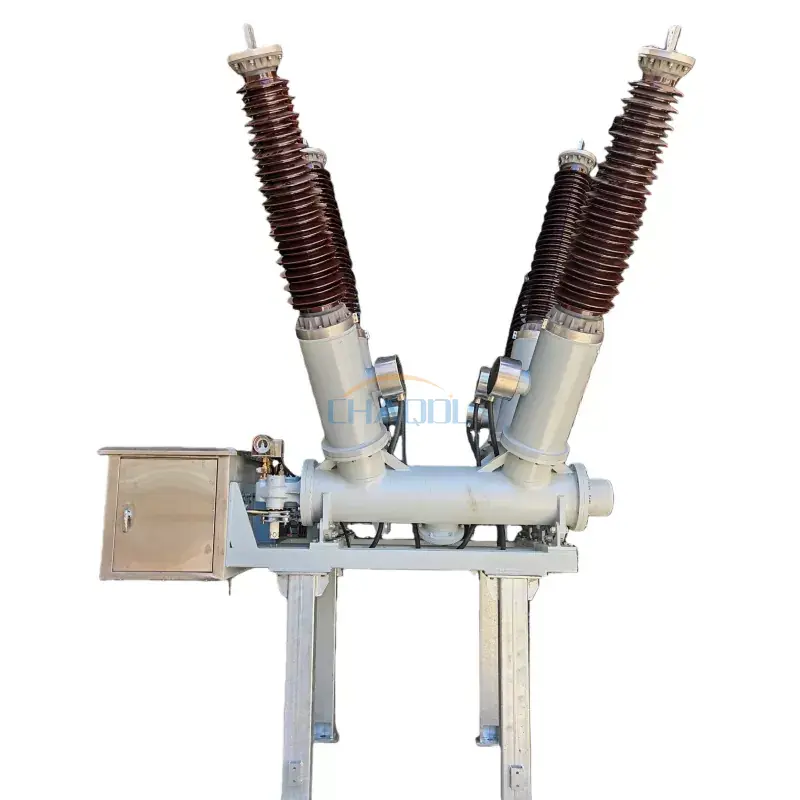

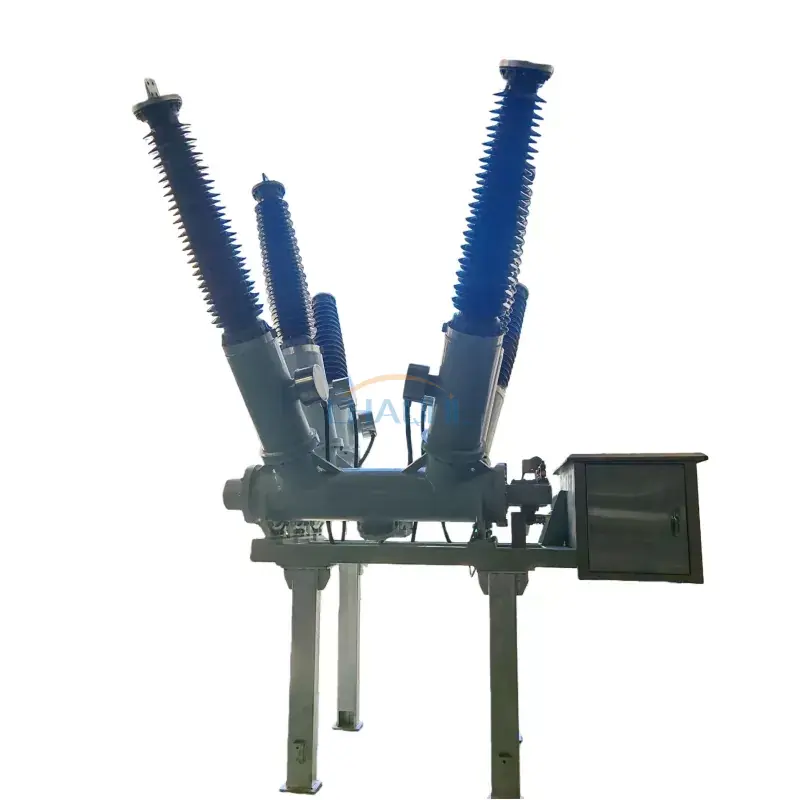

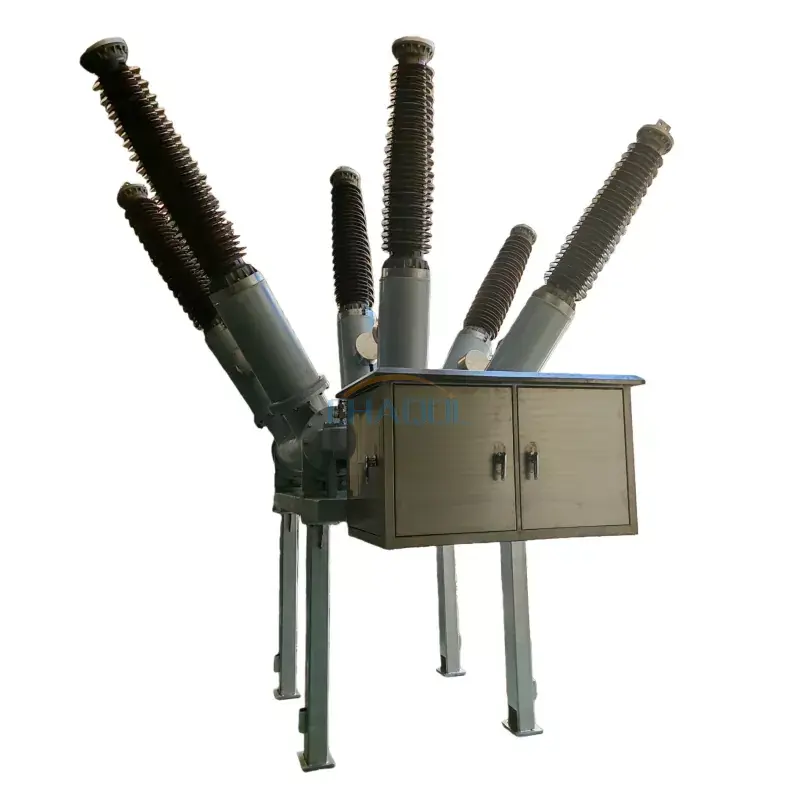

Valós termékfotó

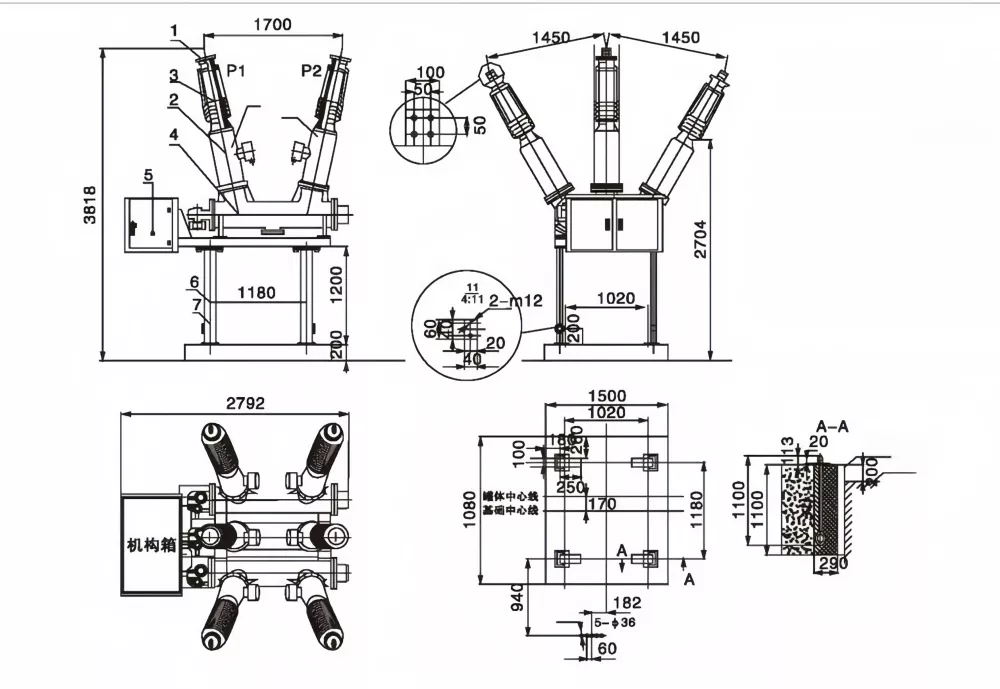

A termék méreteinek diagramja

Fő szerkezet

• Egyfázisú, ezüstözött alumínium sorkapocs a kiváló elektromos vezetőképességért.
• Nagy szilárdságú porcelán kimenő persely kiváló szigetelési teljesítménnyel.
• Beépített áramváltó (CT) a védelemhez és a méréshez.
• Padlóra szerelhető SF6 ívoltó kamra nagy megszakítási képességgel.
• Mechanizmus szekrény, amely integrálja a rugós működési mechanizmust és a másodlagos vezérlőelemeket.
• Nagy teherbírású horganyzott csatornaacél tartó a stabil telepítéshez.
• Több földelési sorkapocs a fokozott üzembiztonság érdekében.

Termékjellemzők

• Névleges áramerősség legfeljebb3150A, alkalmas nagy terhelésű átviteli alkalmazásokhoz.
• A fejlett SF6 gázszigetelési technológia kiváló dielektromos szilárdságot és megbízható ívkioltást biztosít.
• Hosszú elektromos élettartam 31,5 kA hibamegszakítási képességgel és akár 10 000 mechanikai művelettel.
• Az éves SF6 gázszivárgási arány 0,5% alatti, csökkenti a karbantartási igényeket és biztosítja a hosszú távú tömítési megbízhatóságot.
• A66KV tartály típusú SF6 megszakítóerős kültéri környezetre tervezték, támogatja a IV. szennyezési szintet és a -40°C és +40°C közötti környezeti hőmérsékletet.
• A kompakt tartály típusú felépítés csökkenti a beépítési helyet, miközben javítja a mechanikai stabilitást.
• Alkalmas távfelügyeletre, alállomás-automatizálásra és modern intelligens hálózati alkalmazásokra.

Műszaki előírások

A működési mechanizmus specifikációi

Alkalmazások

A66KV tartály típusú SF6 megszakítószéles körben használják a nagyfeszültségű villamosenergia-átviteli és -elosztó rendszerekben, ahol elengedhetetlen a megbízható kapcsolás és védelem.

• 66KV-os alállomások
• Közüzemi átviteli és elosztó hálózatok
• Áramtermelő erőművek
• Megújuló energia hálózati integráció
• Ipari áramelosztó rendszerek
• Kondenzátortelep kapcsolás
• Buszkötő és feeder védelem
• Intelligens hálózat és alállomás automatizálási projektek

Működési elv

A 66KV tartály típusú SF6 megszakító kén-hexafluorid (SF6) gázt használ szigetelő és ívoltó közegként. Amikor az érintkezők szétválnak a kapcsolási művelet során, elektromos ív keletkezik. A nagynyomású SF6 gáz gyorsan lehűti és ionmentesíti az ívet, lehetővé téve a hibaáram biztonságos és hatékony megszakítását. A motorral feltöltött rugós működési mechanizmus gyors nyitási és zárási műveleteket biztosít, megbízható védelmet biztosítva a nagyfeszültségű elektromos rendszerek számára.

Gyakran Ismételt Kérdések

Mire használható a 66KV tartály típusú SF6 megszakító?

66KV-os átviteli és elosztó rendszerek kapcsolására, védelmére és hibamegszakítására használják, segítve az alállomások és elektromos hálózatok biztonságos és megbízható működését.

Mik az SF6 tartály típusú megszakító előnyei?

Az SF6 tartály típusú megszakítók kiváló szigetelési teljesítményt, nagy megszakítóképességet, kompakt szerkezetet, alacsony karbantartási igényt és hosszú mechanikai élettartamot kínálnak.

Használható ez a megszakító kondenzátortelep kapcsolásra?

Igen. Az LW36-66 alkalmas kondenzátortelep-kapcsolásra, buszkapcsolati alkalmazásokra és nagyfeszültségű távvezeték-védelemre.

Alkalmas-e a megszakító zord kültéri környezetre?

Igen. Úgy tervezték, hogy megbízhatóan működjön IV-es szennyezési fokozatú körülmények között és -40°C és +40°C közötti környezeti hőmérsékleten, így alkalmas az igényes kültéri telepítésekre is.
