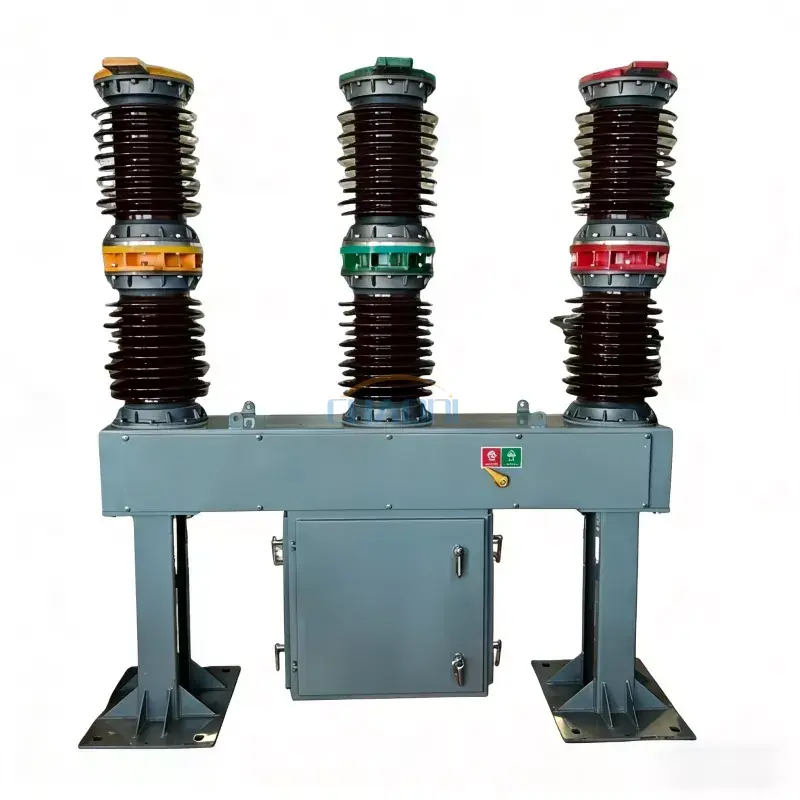

27,5 kV-os kültéri nagyfeszültségű megszakító

27,5 kV-os kültéri nagyfeszültségű megszakító (Modell: ZW7-27,5) egy nagy teljesítményű kültéri vákuummegszakító, amelyet vasúti vontatási áramrendszerekhez, alállomásokhoz, közüzemi elosztó hálózatokhoz és ipari áramellátási alkalmazásokhoz terveztek. Kiváló minőségű vákuummegszakítóval és karbantartást nem igénylő működési mechanizmussal felszerelve megbízható kapcsolást, túlterhelés elleni védelmet és rövidzárlati megszakítást biztosít középfeszültségű elektromos rendszerek számára.

A hosszú távú kültéri működésre tervezett megszakító kiváló szigetelési teljesítményt, nagy megszakítóképességet és kiemelkedő mechanikai tartósságot kínál. A szabványos névleges feszültségek közé tartozik a 24 kV, 27,5 kV, 33 kV és 40,5 kV, míg egyedi konfigurációk állnak rendelkezésre a konkrét projektkövetelményeknek, rajzoknak és műszaki előírásoknak megfelelően.

A ZW7 sorozat a kompakt felépítést, a megbízható működést és a rugalmas testreszabhatóságot ötvözi, így ideális megoldás vasúti villamosítási projektekhez, közmű-alállomásokhoz, megújuló energiarendszerekhez és ipari elosztóhálózatokhoz, amelyek biztonságos és hatékony áramvédelmet igényelnek.

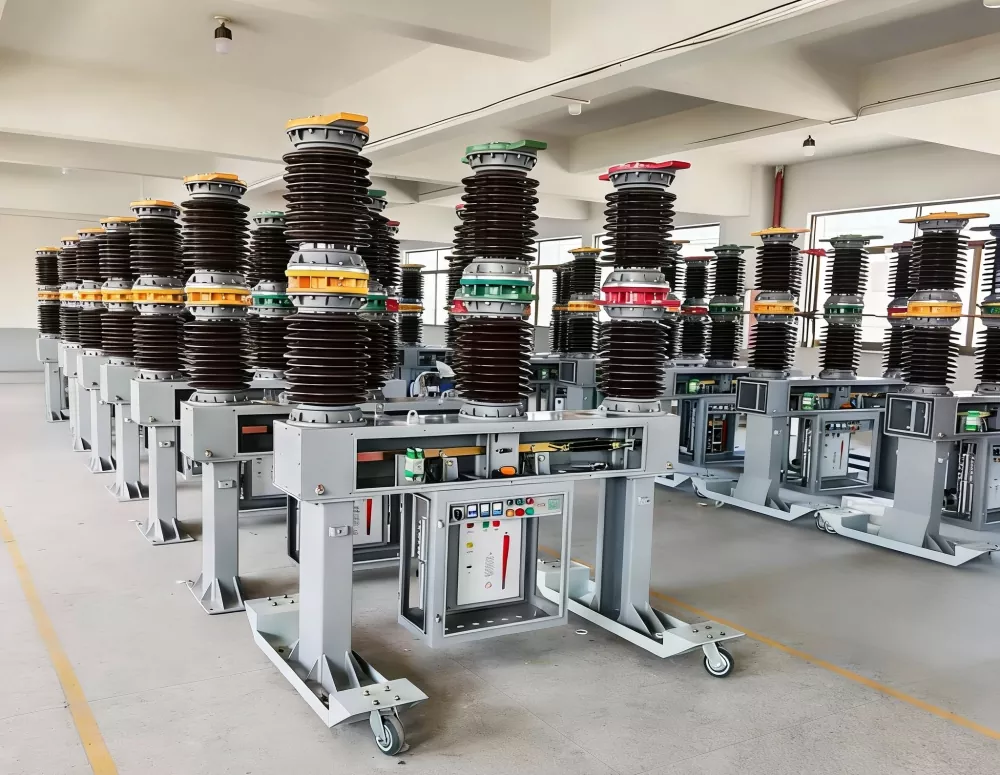

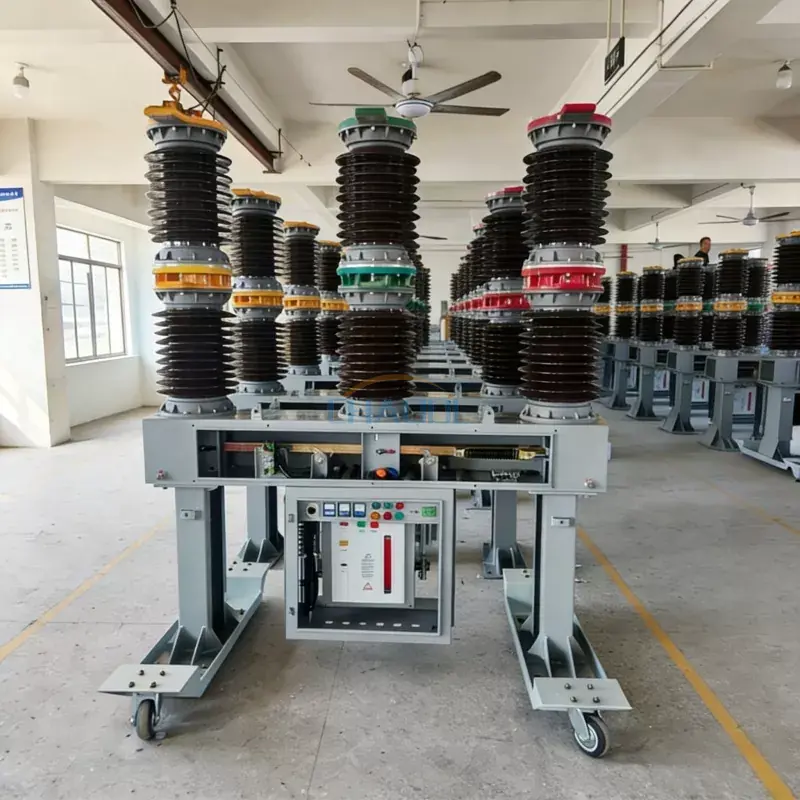

Termék összeszerelési fotók

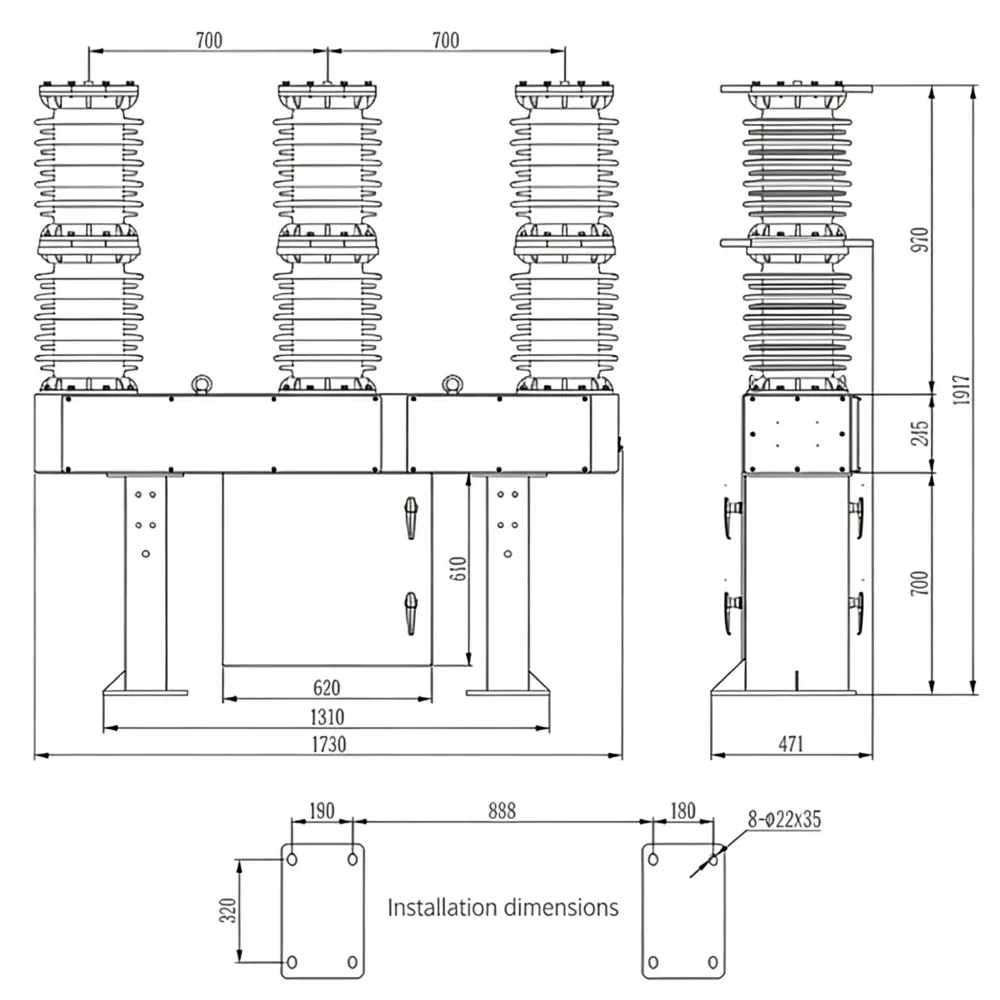

A termék méreteinek diagramja

Termékjellemzők

• A fejlett vákuummegszakítási technológia gyors ívkioltást és megbízható hibaelhárítást biztosít.
• A karbantartást nem igénylő rugós működési mechanizmus csökkenti az üzemeltetési költségeket és javítja a hosszú távú megbízhatóságot.
• Több névleges feszültséggel kapható, beleértve a 24 kV, 27,5 kV, 33 kV és 40,5 kV.
• Nagy, akár 31,5 kA-es rövidzárlati megszakító kapacitás igényes áramelosztási alkalmazásokhoz.
• Kompakt kültéri kialakítás, kiválóan ellenáll a nedvességnek, a szennyeződésnek és a zord időjárási viszonyoknak.
• Támogatja az egyedi szerkezeti tervezést, szerelési méreteket és elektromos paramétereket az ügyfél rajzai szerint.
• Az akár 10 000 műveletig terjedő hosszú mechanikai élettartam garantálja a megbízható teljesítményt a berendezés teljes élettartama alatt.
• Alkalmas távirányításra és modern alállomási automatizálási rendszerekkel való integrációra.

Műszaki paraméterek

Alkalmazások

A27,5 kV-os kültéri nagyfeszültségű megszakítószéles körben használják középfeszültségű áramellátó rendszerekben, amelyek megbízható kapcsolást, védelmet és vezérlést igényelnek.

• Vasúti vontatási alállomások
• Vasúti felsővezetékes áramellátó rendszerek
• Közüzemi áramelosztó hálózatok
• Villamos alállomások
• Ipari áramelosztó rendszerek
• Szél- és napenergia projektek
• Bányászati ​​és nehézipari létesítmények
• Városi és vidéki elektromos infrastruktúra

Működési elv

A 27,5 kV-os kültéri nagyfeszültségű megszakító egy lezárt vákuum-megszakítót használ a kapcsolási műveletek során keletkező elektromos ívek eloltására. Hiba esetén a működési mechanizmus gyorsan szétválasztja az érintkezőket, lehetővé téve a vákuumkamra számára, hogy hatékonyan megszakítsa a hibaáramot szigetelőolaj vagy SF6 gáz használata nélkül. Ez a kialakítás minimalizálja a karbantartási igényeket, miközben nagy dielektromos szilárdságot, kiváló kapcsolási teljesítményt és hosszú élettartamot biztosít.

Moduláris felépítése támogatja a testreszabott feszültségértékeket, működési mechanizmusokat, szigetelési konfigurációkat és beépítési méreteket is, hogy megfeleljen a különböző közmű- és vasúti projektek követelményeinek világszerte.

Gyakran Ismételt Kérdések

Mire használható a 27,5 kV-os kültéri nagyfeszültségű megszakító?

Középfeszültségű elektromos rendszerek védelmére és vezérlésére szolgál a terhelési áramok, túlterhelések és rövidzárlati hibák megszakításával vasúti, közüzemi és ipari hálózatokban.

Miért használjunk vákuum-megszakítót olajmegszakító helyett?

A vákuummegszakítók gyorsabb ívkioltást, hosszabb élettartamot, alacsonyabb karbantartási igényt, jobb környezeti teljesítményt és nagyobb üzembiztonságot kínálnak.

Testreszabható a megszakító?

Igen. A névleges feszültségek, szerelési szerkezetek, működési mechanizmusok, szigetelési konfigurációk és egyéb műszaki paraméterek testreszabhatók a projektrajzok és az ügyfél specifikációi szerint.

Mely iparágak használják általában ezt a megszakítót?

Széles körben használják vasúti villamosításban, közüzemi alállomásokban, megújuló energia projektekben, ipari áramelosztásban, bányászati ​​tevékenységekben és infrastruktúra-építésben.
