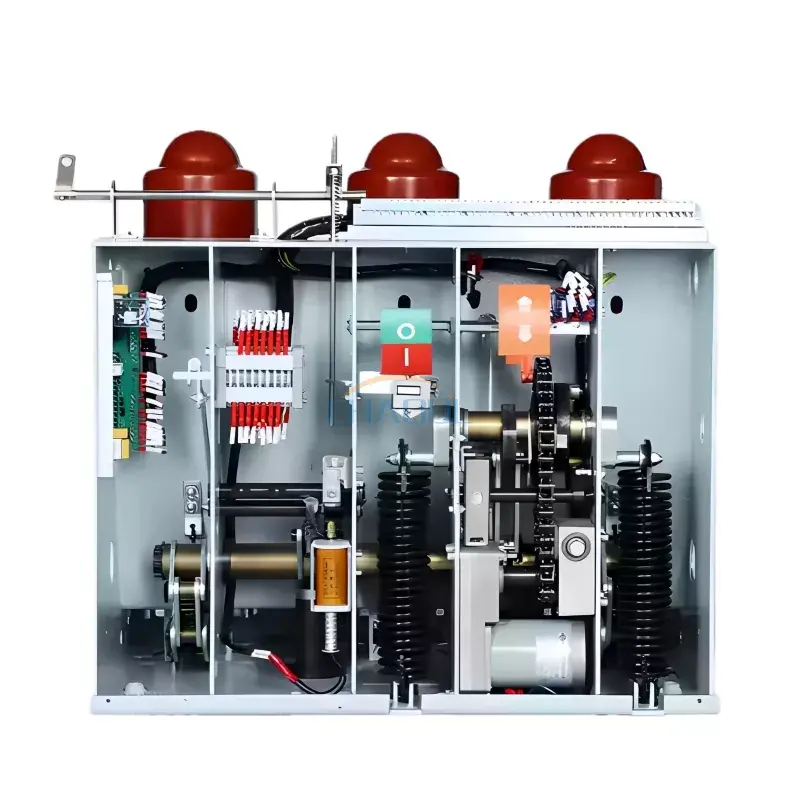

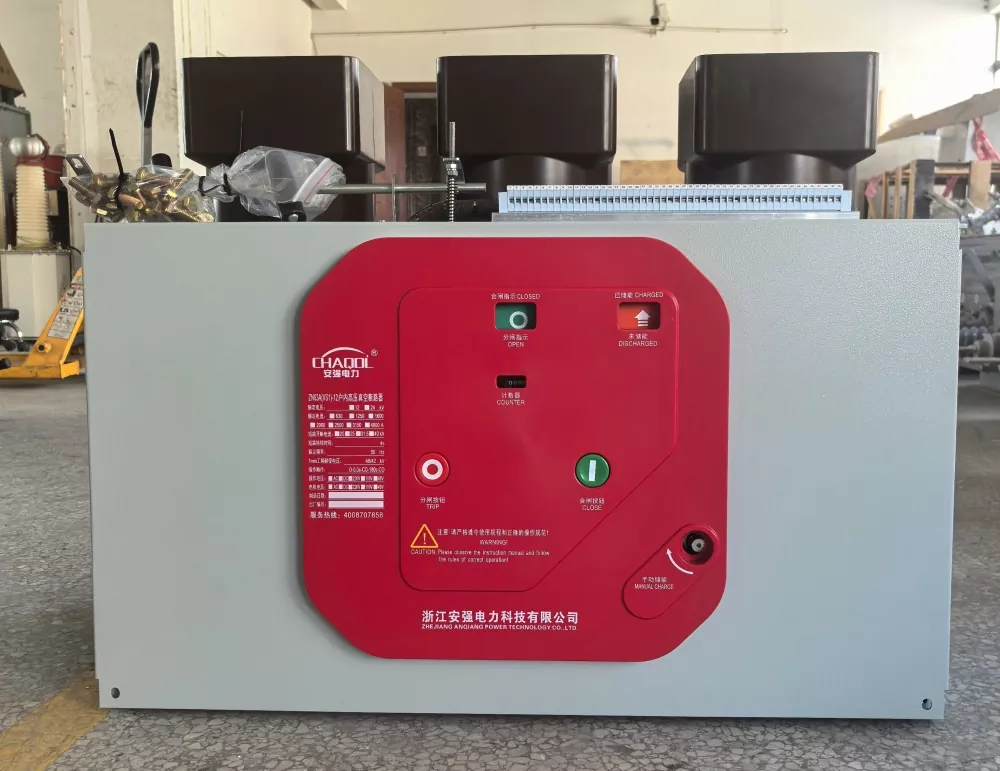

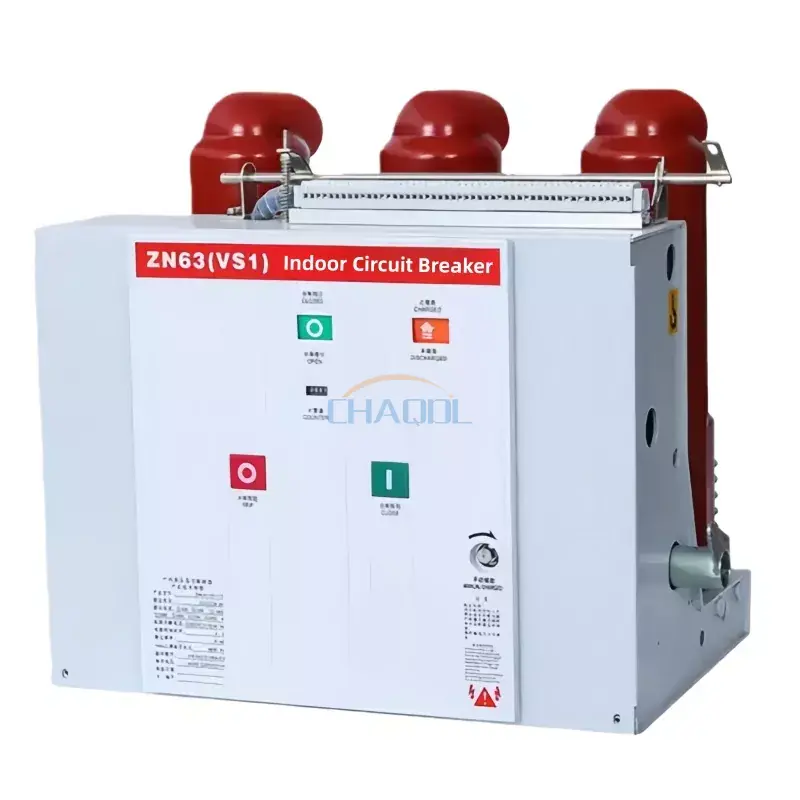

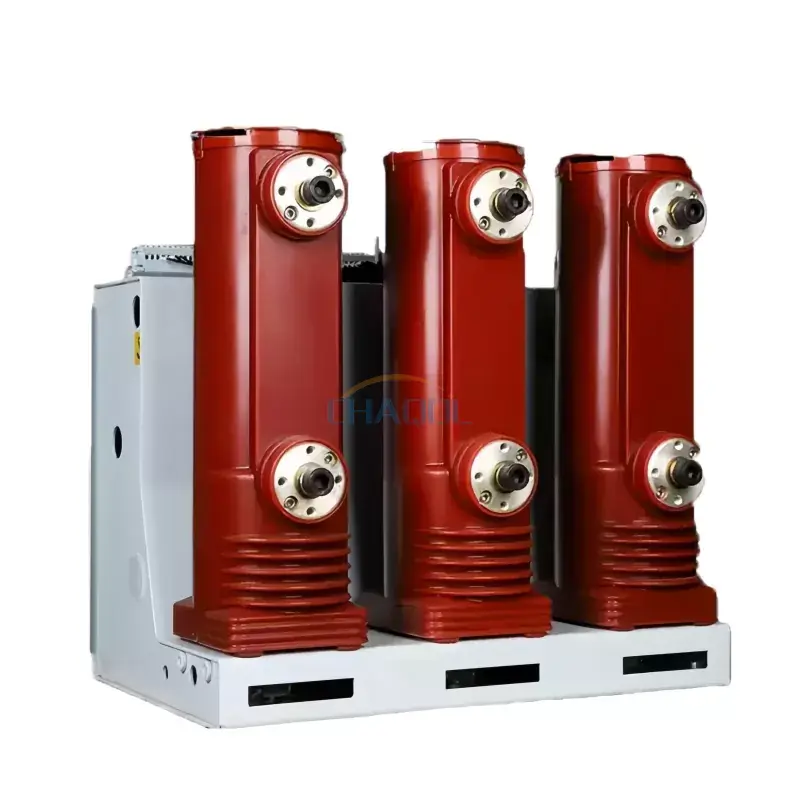

A 17,5 KV-os fix típusú beltéri megszakító a VET működési mechanizmus és a megszakító integrált kialakítását alkalmazza. Egyes főáramkörök teljesen lezárt oszlopokat használhatnak a megszakító miniatürizálása, nagy megbízhatósága és karbantartásmentes működése érdekében. Ezt a megszakítót általában fémbevonatú kihúzható kapcsolóberendezésekben használják, és használható XGN doboz típusú, rögzített beltéri, AC fémmel zárt kapcsolóberendezésekben is.
|
Névleges feszültség |
12/17,5KV |
|
Névleges frekvencia |
50 Hz |
|
Névleges villámimpulzus-ellenállási feszültség (csúcsérték) |
75kV |
|
Névleges rövid idejű teljesítményfrekvencia-ellenállási feszültség (1 perc) |
42kV |
|
Névleges áram |
630/1250A |
|
Névleges rövidzárlati megszakítóáram |
20/25kA |
|
Névleges működési sorrend |
O～0,3s-CO-180s-CO |
|
Névleges egy/hátra kondenzátortelep törési áram |
630/400A |
|
Névleges rövidzárlati megszakítóáram és a megszakítási műveletek száma |
30 alkalommal |
|
Záróra |
35-70 ms |
|
Nyitási idő (a megszakítóé) |
20-50 ms |
|
Mechanikai élettartam |
10.000 alkalommal |
|
Névleges energiatároló kapacitás és üzemi feszültség |
AC220/110 DC220/110 |
|
A háromfázisú be- és kikapcsolás nem egyidejű. |
≤ 2 ms |
|
Fő elektromos áramkör ellenállása |
≤ 50(630A)≤45(1250A) |
1. Működési hőmérséklet: -10 ℃ és 40 ℃ között (tárolás és szállítás -30 ℃-on megengedett)
2. Magasság: legfeljebb 1000 m
3. Relatív páratartalom: napi átlag nem haladja meg a 95%-ot
4. A 17,5KV fix típusú beltéri megszakító olyan helyekre alkalmas, ahol a szeizmikus intenzitás nem haladja meg a 8 magnitúdót, és mentes a tűztől, robbanástól, kémiai korróziótól és erős vibrációtól. Alkalmas olyan helyekre, ahol a szeizmikus intenzitás nem haladja meg a 8 magnitúdót, és mentes a tűztől, robbanástól és erős kémiai korróziótól.
