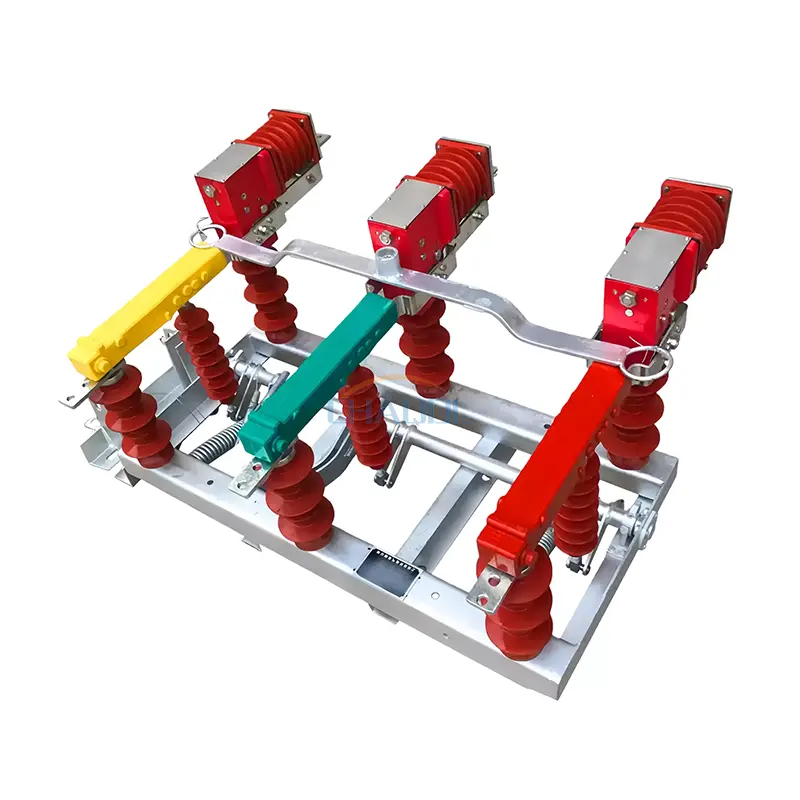

Ezt a kültéri nagyfeszültségű terheléskapcsolót a középfeszültségű elosztó hálózatok megbízható kapcsolására és védelmére tervezték. Vákuumos ívoltó szerkezettel és mechanikus leválasztó rendszerrel kombinálva stabil megszakítási teljesítményt biztosít terhelés és hiba esetén. Széles körben alkalmazzák a közművek, ipari üzemek, bányászati létesítmények és vegyipari infrastruktúra áramelosztó rendszereiben, ahol az üzembiztonság és a folyamatosság kritikus fontosságú.

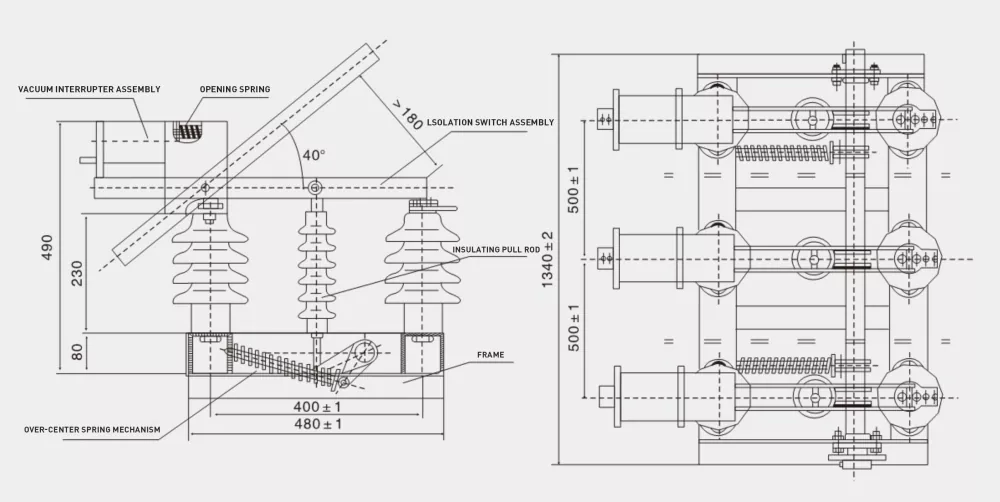

A termék moduláris szerkezeti elrendezést alkalmaz, amely leegyszerűsíti a telepítést oszlopra szerelt vagy alállomási konfigurációkra. Zárt szigetelőrendszere fokozza a környezeti alkalmazkodóképességet, lehetővé téve a stabil működést páratartalom, por és hőmérséklet-ingadozások mellett is. A gyakorlati mérnöki alkalmazásokban a kültéri nagyfeszültségű terheléskapcsolót gyakran használják kulcsos kapcsolóeszközként a gyűrűs főegységekben és az elosztó automatizálási rendszerekben.
|
Projekt neve |
Paraméter értéke |
|
|
Névleges feszültség |
12KV |
|
|
Névleges frekvencia |
50 Hz |
|
|
Névleges áram |
630A |
|
|
Névleges aktív terhelés megszakító áram |
630A |
|
|
Névleges zárt hurkú megszakítóáram |
630A |
|
|
A névleges aktív terhelés megszakítóáram 5%-a |
31,5A |
|
|
Névleges kábel töltő- és megszakítóáram |
10A |
|
|
Névleges üresjárati transzformátor megszakítóképesség |
1600 KVA |
|
|
A kondenzátortelep névleges törési árama |
100A |
|
|
1 perces tápfrekvencia-ellenállási feszültség |
42/48KV |
|
|
Villámimpulzus-álló feszültség |
75/85KV |
|
|
Névleges rövid idejű ellenállási áram (hőstabilitás) |
20KA |
|
|
Névleges rövidzárlati időtartam |
4S |
|
|
Névleges csúcsellenállási áram (dinamikus stabilitás) |
50KA |
|
|
Névleges rövidzárlati áram |
50KA |
|
|
Mechanikai élettartam |
10000 次 |
|
|
Vákuumos ívoltó érintkezők megengedett kopási vastagsága |
1 mm |
|
|
Kézi működtetésű nyomaték |
≤200N.m |
|
|
Vákuummegszakító összeszerelése és beállítása |
Érintkezési rés |
5±1mm |
|
Átlagos kapcsolási sebesség |
1,1±0,2 m/s |
|
|
A háromfázisú kioldás nem egyidejű |
＜5 ms |
|
|
A háromfázisú kapcsolás nincs szinkronizálva |
＜2ms |
|
|
Távolság a talajtól |
＞ 200 mm |
|
|
Főáramkör ellenállása |
≤150μΩ |
|

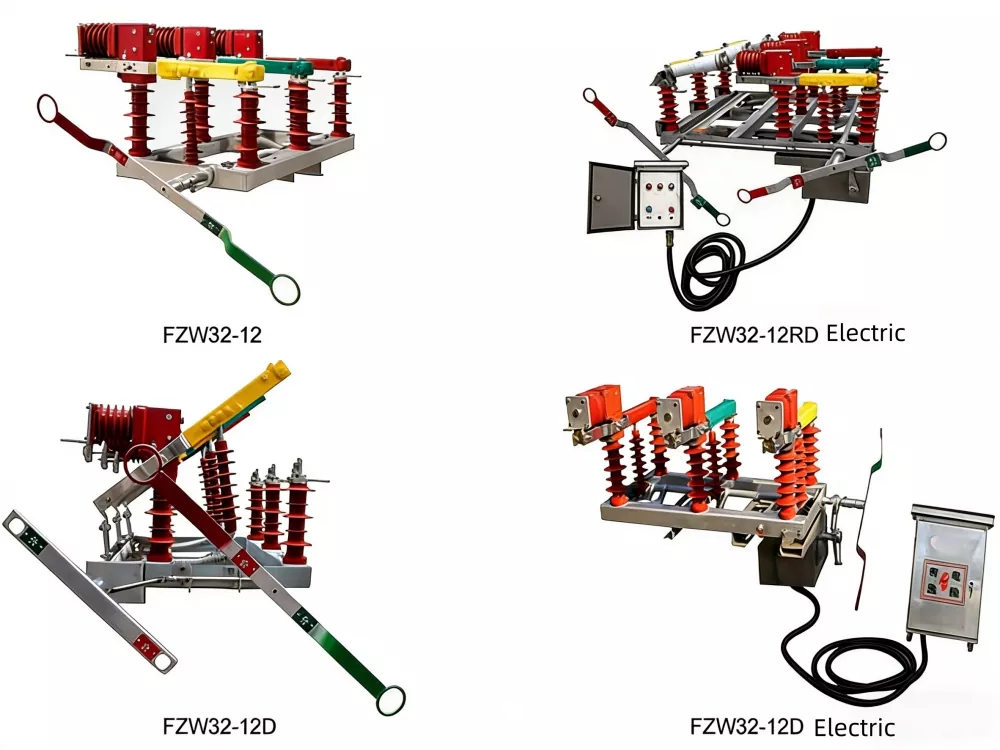

Az elosztó automatizálási rendszerekben a kültéri nagyfeszültségű terheléskapcsolót általában oszlopra szerelt vezetékekre vagy kompakt alállomásokra szerelik fel, hogy lehetővé tegye a szakaszos kapcsolást és a hibaleválasztást. Támogatja a kézi és motoros működést, így alkalmas mind a hagyományos hálózatokra, mind az intelligens hálózatok frissítésére.
Karbantartási szempontból tömített szerkezettel és kopásálló érintkezőkkel tervezték, csökkentve a gyakori szervizelés szükségességét és javítva az életciklus költséghatékonyságát a hosszú távú működés során.
1. kérdés: Hol használják általánosan a kültéri nagyfeszültségű terheléskapcsolót?
V: Széles körben használják 10 kV-12 kV-os elosztórendszerekben, beleértve az ipari üzemeket, bányászati telephelyeket, alállomásokat és a vidéki villamosenergia-hálózatok korszerűsítését a terhelésváltáshoz és a hibaleválasztáshoz.
2. kérdés: Támogathatja a távoli működést?
V: Igen, felszerelhető elektromos működtetővel és távirányító modullal az automatizált elosztó hálózatokba való integráláshoz.
Q3: Milyen karbantartás szükséges ehhez a berendezéshez?
V: Zárt és vákuumos ívoltó kialakításának köszönhetően a rutin karbantartás minimális, főként a terminálok és a működési mechanizmus állapotának időszakos ellenőrzése.
