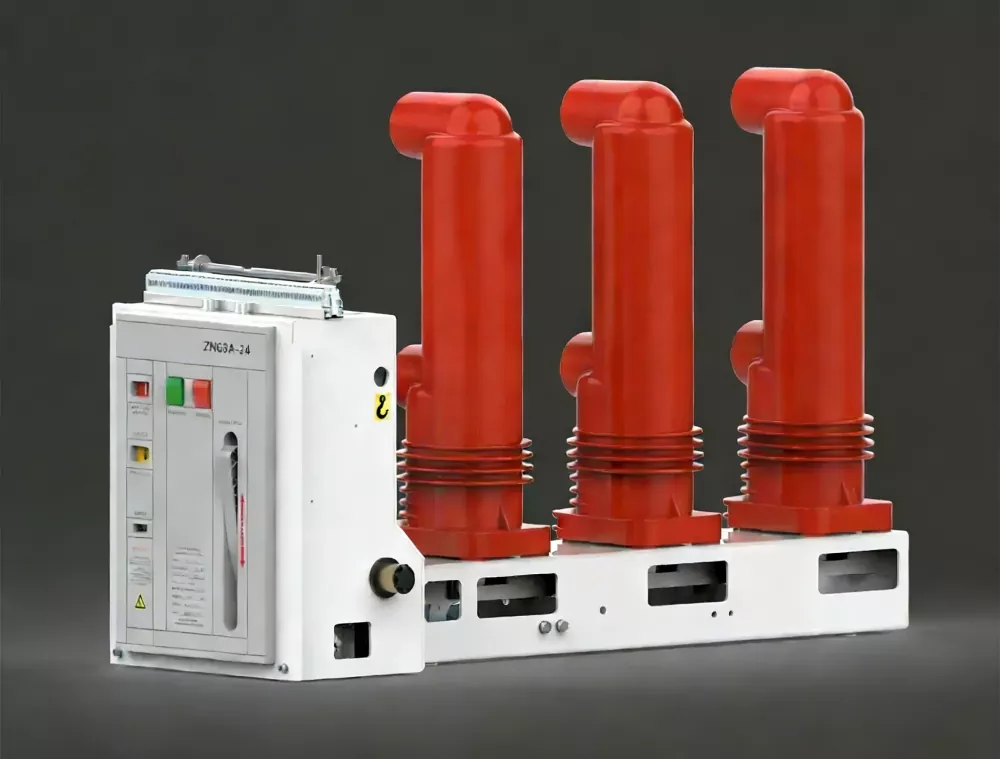

24 kV oldalra szerelt vákuum megszakító

A24 kV oldalra szerelt vákuum megszakító(Modell: ZN63A (VS1)-24) egy nagy teljesítményű beltéri középfeszültségű megszakító, amelyet háromfázisú, 50 Hz-es váltakozó áramú, 24 kV névleges feszültségű áramrendszerekhez terveztek. Kompakt szerkezetbe integrálja a működési mechanizmust és a vákuummegszakítót, megbízható védelmet, kapcsolást és vezérlést biztosítva alállomások, erőművek, ipari létesítmények és áramelosztó rendszerek számára. A megszakító fixen szerelt és kihúzható változatban is kapható, hogy megfeleljen a különféle kapcsolóberendezés-konfigurációknak.

Fejlett vákuummegszakítási technológiájával, nagy mechanikai tartósságával és alacsony karbantartási igényével ez a megszakító ideális a gyakori kapcsolási műveleteket igénylő alkalmazásokhoz. Széles körben használják a kohászatban, a bányászatban, a vegyi üzemekben, a széniparban, a közüzemi alállomásokban és a megújuló energia projektekben, ahol elengedhetetlen a biztonságos és megbízható áramelosztás.

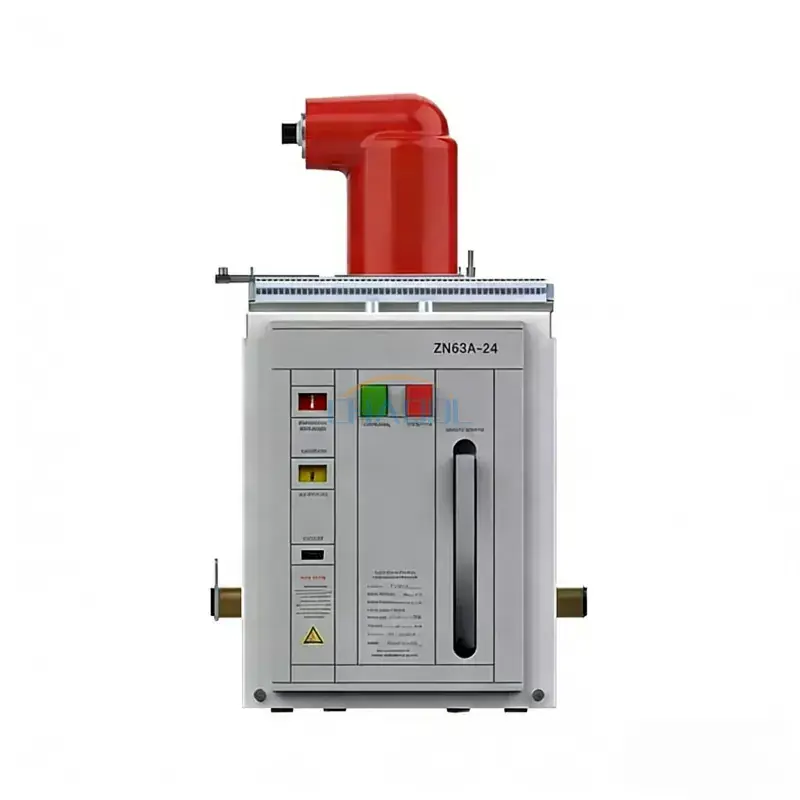

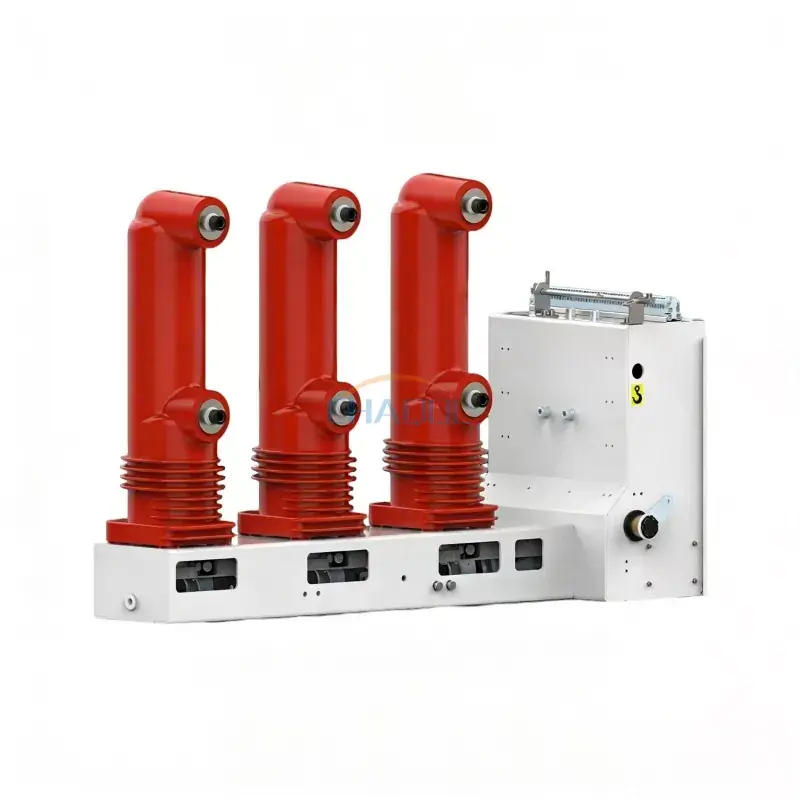

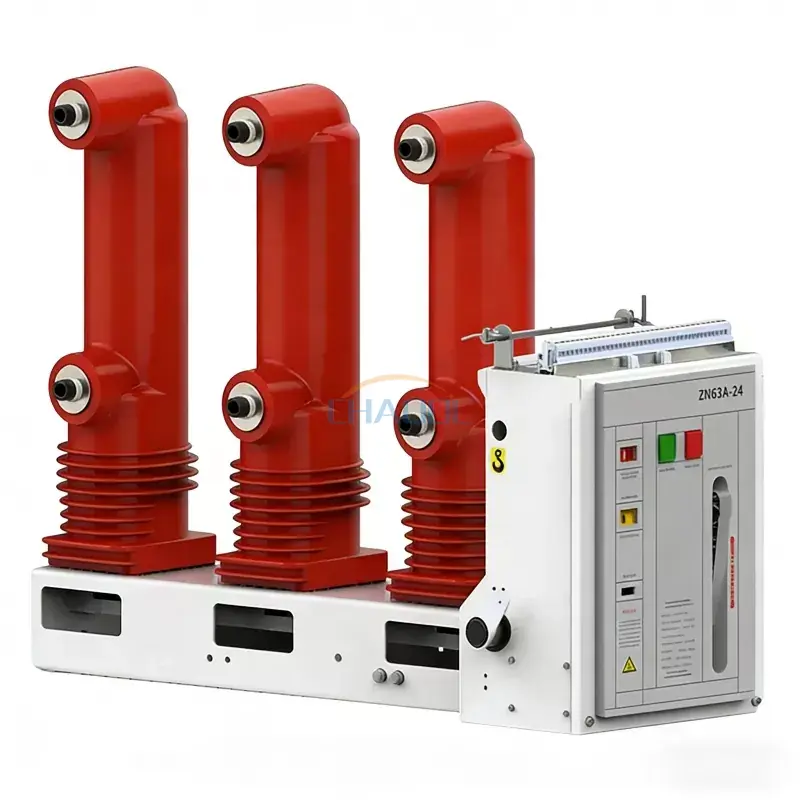

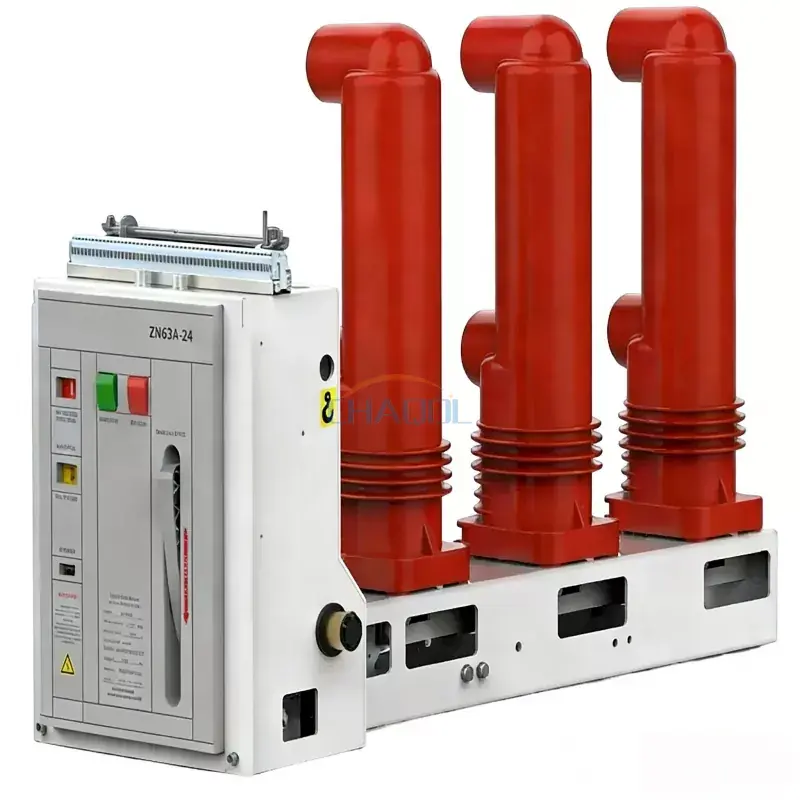

A termék megjelenése

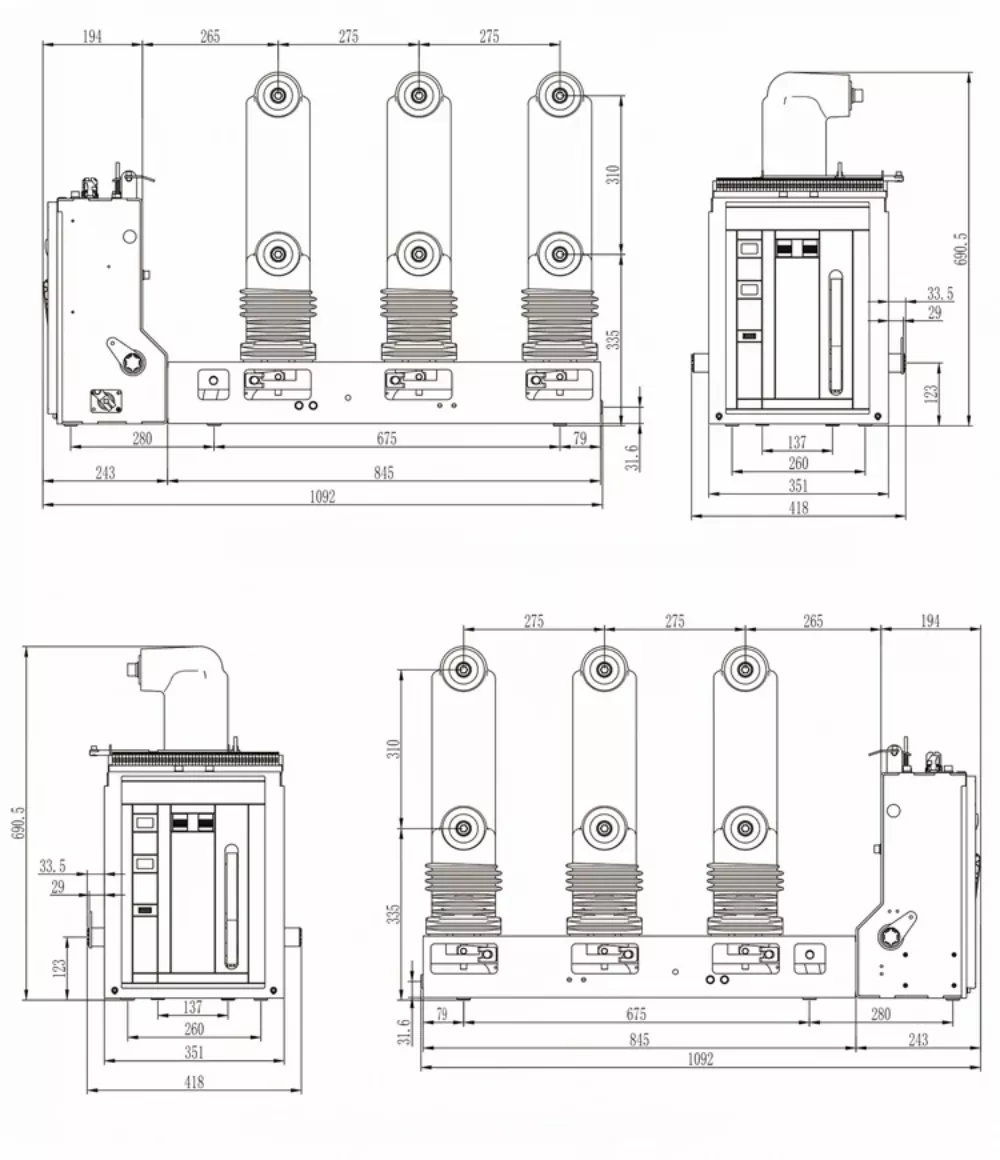

Méretek diagram

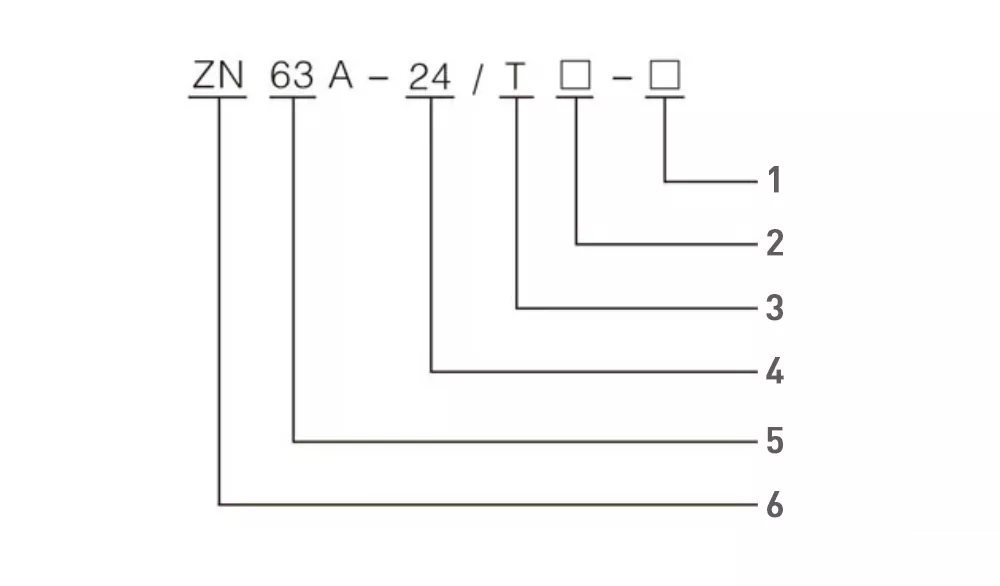

Modell azonosítás

• 1 – Névleges rövidzárlati megszakító áram (kA)
• 2 – Névleges áram (A)
• 3 – Működési mechanizmus
• 4 – Névleges feszültség (kV)
• 5 – Design sorozat
• 6 – Beltéri vákuum-megszakító

Termékjellemzők

• Integrált oldalra szerelt működtetőmechanizmus kompakt kialakítással és megbízható sebességváltóval.
• A nagy teljesítményű vákuummegszakító réz-króm érintkezőkkel kiváló ívoltási képességet és meghosszabbított elektromos élettartamot biztosít.
• A vízszintesen elhelyezett rugós működtető mechanizmus támogatja a kézi és motoros töltést is.
• A24 kV oldalra szerelt vákuum megszakítófix vagy kihúzható típusként is beépíthető a különböző kapcsolóberendezés-rendszerekhez.
• Nagy dielektromos szigetelési szilárdság, alacsony áramszaggatás és kiváló rövidzárlati megszakítási teljesítmény.
• A tömör epoxi szigetelés kiemelkedően ellenáll a nedvességnek, az UV sugárzásnak, a hőmérséklet-változásoknak, az öregedésnek és a szennyeződésnek.
• Mechanikai élettartam akár 10 000 műveletig, így alkalmas gyakori kapcsolási alkalmazásokra.
• Támogatja az intelligens védelmi reléket és az alállomási automatizálási rendszereket.

Műszaki paraméterek

Szerkezeti tervezés

A megszakító háromfázisú pólusszerkezettel rendelkezik, amely középen tömített kerámia vagy üveg vákuum-megszakítóval van felszerelve. A réz-króm érintkezők és a hosszanti mágneses mező technológia hatékonyan csökkenti az érintkezők erózióját, miközben javítja a dielektromos visszanyerést és a megszakítási teljesítményt. Az integrált rugós működési mechanizmus stabil nyitási és zárási műveleteket biztosít minimális karbantartási igény mellett az élettartama során.

Az alkalmazási követelményektől függően az oszlopok nagy szilárdságú epoxigyanta szigeteléssel vagy szilikongumi bevonatú szigeteléssel készülhetnek, amely kiválóan ellenáll a nedvességnek, a páralecsapódásnak, az UV-sugárzásnak és a kemény ipari környezetnek.

Alkalmazások

A24 kV oldalra szerelt vákuum megszakítószéles körben használják középfeszültségű elosztórendszerekben, amelyek megbízható védelmet, gyakori működést és hosszú élettartamot igényelnek.

• Erőművek
• Villamos alállomások
• Ipari áramelosztó rendszerek
• Bányászati ​​műveletek
• Kohászati ​​üzemek
• Vegyipari feldolgozó létesítmények
• Szénipar
• Megújuló energia projektek
• Kereskedelmi és önkormányzati villamos hálózatok
• Intelligens alállomások és automatizálási rendszerek

Működési környezet

• Környezeti hőmérséklet: -15°C és +40°C között
• Beépítési magasság: 1000 m-ig (nagyobb magasság kérésre elérhető)
• Maximális szeizmikus intenzitás: 8 fok
• Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%
• Alkalmas tűzveszélytől, robbanásveszélytől, súlyos szennyeződéstől, korrozív gázoktól és túlzott vibrációtól mentes környezetben.

Működési elv

A24 kV oldalra szerelt vákuum megszakítózárt vákuum-megszakítót használ ívoltó közegként. Hibaáramok esetén az érintkezők gyorsan szétválnak, és a vákuumkamra szinte azonnal kioltja az elektromos ívet, gyors hibaelhárítást biztosítva minimális érintkezőkopással. A rugós működési mechanizmussal kombinálva a megszakító megbízható kapcsolási teljesítményt, nagy megszakítóképességet és hosszú távú működési stabilitást biztosít.

Miért válassza ezt a vákuum-megszakítót?

• Kompakt integrált oldalra szerelhető kialakítás
• Hosszú elektromos és mechanikus élettartam
• Karbantartásbarát konstrukció
• Kiváló szigetelési teljesítmény
• Megbízható működés gyakori kapcsolási körülmények között
• Alkalmas fix és kihúzható kapcsolóberendezésekhez
• Kompatibilis az intelligens védelmi és automatizálási rendszerekkel

Gyakran Ismételt Kérdések

Mire használható a 24 kV-os oldalsó vákuum-megszakító?

Alállomások, ipari üzemek, közműelosztó rendszerek és kereskedelmi áramhálózatok középfeszültségű elektromos berendezéseinek kapcsolására, védelmére és vezérlésére szolgál.

Mik a vákuum-megszakító előnyei?

A vákuummegszakítók kiváló ívmegszakítást, alacsony karbantartási igényt, hosszú élettartamot, nagy üzembiztonságot és környezetbarát működést biztosítanak olaj vagy SF6 gáz nélkül.

Ez a megszakító beépíthető kihúzható kapcsolóberendezésbe?

Igen. Rögzített és kihúzható konfigurációban is kapható, lehetővé téve a különféle kapcsolóberendezésekbe való rugalmas integrációt.

Mely iparágak használják általában ezt a terméket?

Széles körben használják az energiatermelésben, az alállomásokban, a kohászatban, a bányászatban, a vegyi feldolgozásban, a széniparban, a megújuló energiaforrásokat használó létesítményekben és az ipari áramelosztó rendszerekben.
