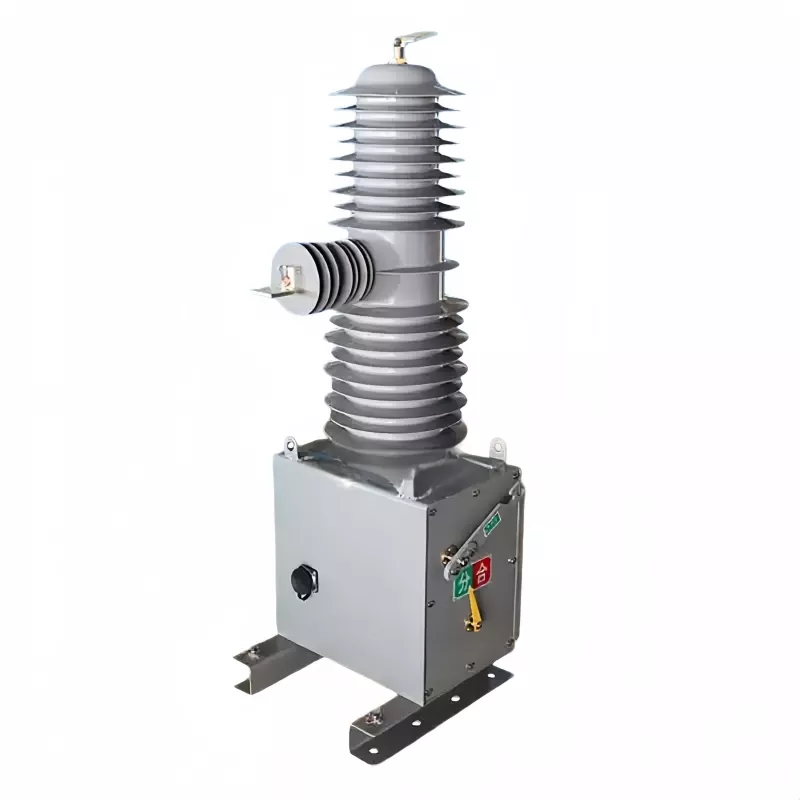

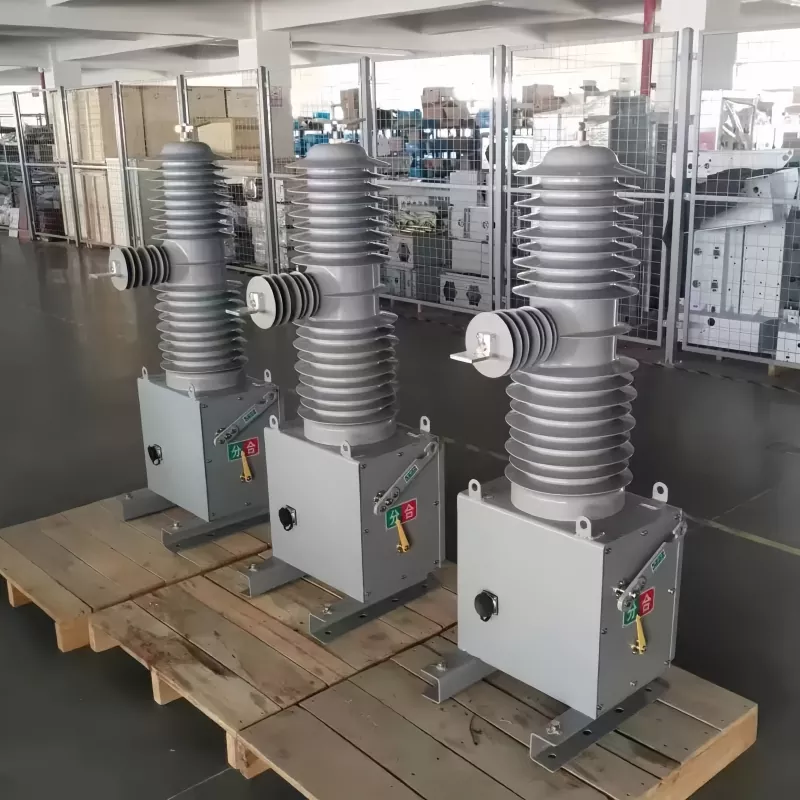

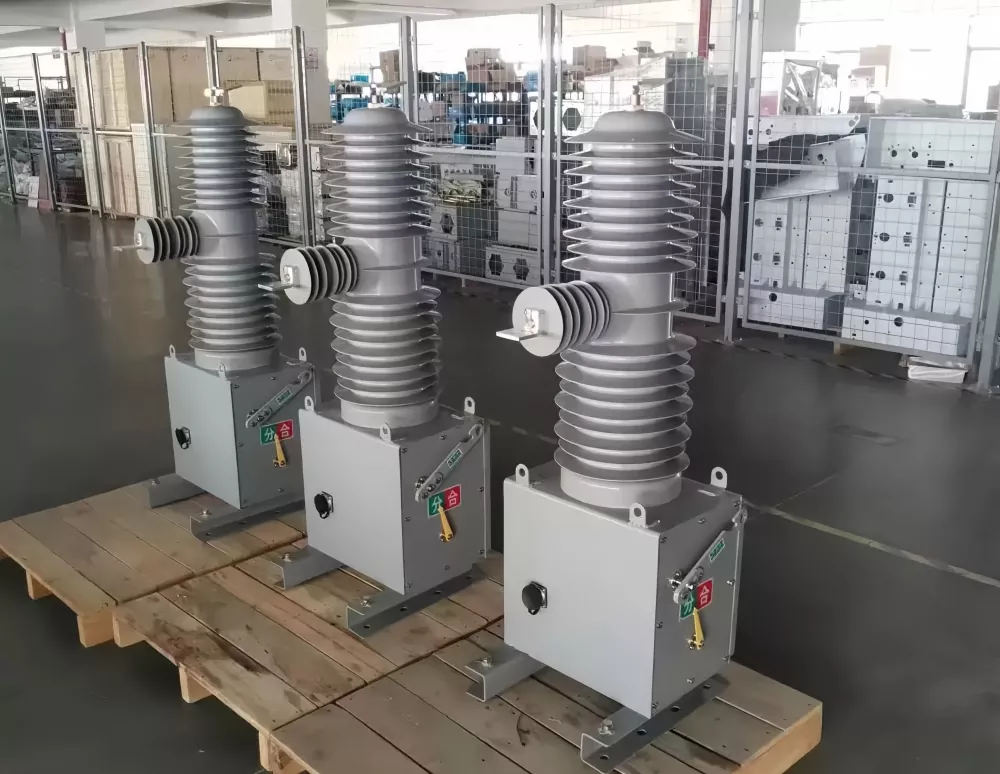

A33 kV-os egypólusú kültéri megszakítóközépfeszültségű felsővezetékes elosztórendszerek megbízható kapcsolására és védelmére tervezték. Széles körben használják a terhelési áram, a hibaáram és a rövidzárlati állapotok megszakítására a modern elektromos hálózatokban. A robusztus kültéri szerkezetnek és az optimalizált ívoltási teljesítménynek köszönhetően ez a berendezés még zord környezeti feltételek mellett is stabil működést biztosít.
Állandó mágneses működési mechanizmussal és nagy szilárdságú szigetelőelemekkel épült, a33 kV-os egypólusú kültéri megszakítógyors reagálást, hosszú élettartamot és minimális karbantartási igényt biztosít, így alkalmas a közüzemi hálózatokhoz, alállomásokhoz és ipari áramelosztó rendszerekhez.
|
Projekt |
Numerikus érték |
|
Névleges feszültség |
35 kV |
|
Névleges áram |
630/1250A |
|
Névleges frekvencia |
50/60Hz |
|
1 perces teljesítmény-frekvencia-ellenállási feszültség |
80/95 kV |
|
Villámimpulzus-ellenállási feszültség (csúcs) |
185 kV |
|
Névleges rövidzárlati megszakító áram |
20/25/31,5 kA |
|
Névleges rövidzárlati áram (csúcs) |
80 kA |
|
Névleges csúcsállósági áram |
80 kA |
|
4S rövid idejű ellenállási áram |
31,5 kA |
|
Névleges működési ciklus |
Nyitás–0,3 mp–Bezárás/Megnyitás–180 s–Bezárás/Megnyitás–180 mp–Bezárás/Megnyitás–60 mp–Visszaállítás |
|
Névleges rövidzárlati megszakítási műveletek |
30 alkalommal |
|
Mechanikai élettartam |
20.000 alkalommal |
|
Állandó mágneses mechanizmus vezérlőfeszültség |
DC220V |
|
Másodlagos áramkör 1 perces teljesítmény-frekvencia ellenállási feszültség teszt |
2 kV |
|
Paraméter neve |
Adat |
|
Vegye fel a kapcsolatot a Gap-pel |
18±1 mm |
|
Vegye fel a kapcsolatot az Overtravel-lel |
4±0,5 mm |
|
Nyitási sebesség |
1,4-1,8 m/s |
|
Zárási sebesség |
0,8-1,2 m/s |
|
Kapcsolat zárási visszapattanási ideje |
<=5 ms |
|

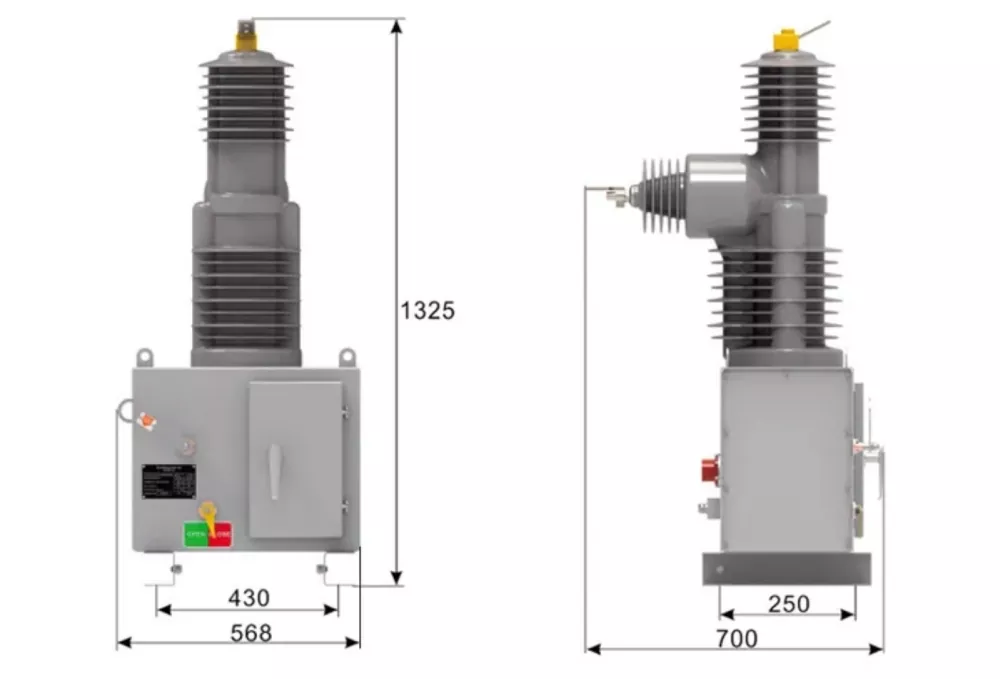

Fázisok közötti középponti távolság |
560±2 mm |
|
Háromfázisú kapcsolási aszinkron |
<=3 ms |
|
Fázisról fázisra vezető hurokellenállás |
µΩ |
|
Záróra |
25-45 ms |
|
Nyitva tartás |
20-45 ms |
|
Súly |
100 kg |
A megfelelő telepítés a33 kV-os egypólusú kültéri megszakítóelengedhetetlen a hosszú távú megbízhatóság és biztonságos működés érdekében. Az egységet stabil oszlopszerkezetre vagy acélvázra kell felszerelni, megfelelő földelési csatlakozással.
A beszerelés után terhelés nélküli kapcsolási tesztet kell végezni a mechanizmus zavartalan működése és helyes időzítése érdekében.
1. Környezeti levegő hőmérséklet: -30°C és +60°C között;
2. Magasság: legfeljebb 2000 méter;
3. Szélsebesség: Legfeljebb 34 m/s;
4. A kapcsoló- és vezérlőberendezésen kívülről származó vibráció vagy szeizmikus aktivitás elhanyagolható;
5. Szennyezettségi fok: IV.
6. Tárolási hőmérséklet: -40°C és +85°C között.
1. kérdés: Mi a 33 kV-os egypólusú kültéri megszakító fő funkciója?
V: Hibaáramok megszakítására és leválasztására szolgál a középfeszültségű felsővezetéki elosztórendszerekben, biztosítva a biztonságos hálózatműködést és a továbbmenő berendezések védelmét.
2. kérdés: Működhet ez a megszakító zord kültéri környezetben?
V: Igen, nagy szennyezettségre, erős szélre és széles hőmérséklet-ingadozásokra tervezték, így alkalmas hosszú távú kültéri használatra.
3. kérdés: A 33 kV-os egypólusú kültéri megszakító rendszeres karbantartást igényel?
V: A kialakítás normál működési körülmények között karbantartást nem igényel, köszönhetően a tömített mechanizmusnak és a tartós alkatrészeknek.
4. kérdés: Milyen típusú telepítési módszer javasolt?
V: Az optimális biztonság és teljesítmény érdekében oszlopra szerelt telepítés javasolt biztonságos földeléssel.
5. kérdés: Milyen védelmi szintet támogat?
V: Magas szigetelésre és szennyezésállóságra tervezték, alkalmas IV. szintű szennyezett környezetre.
