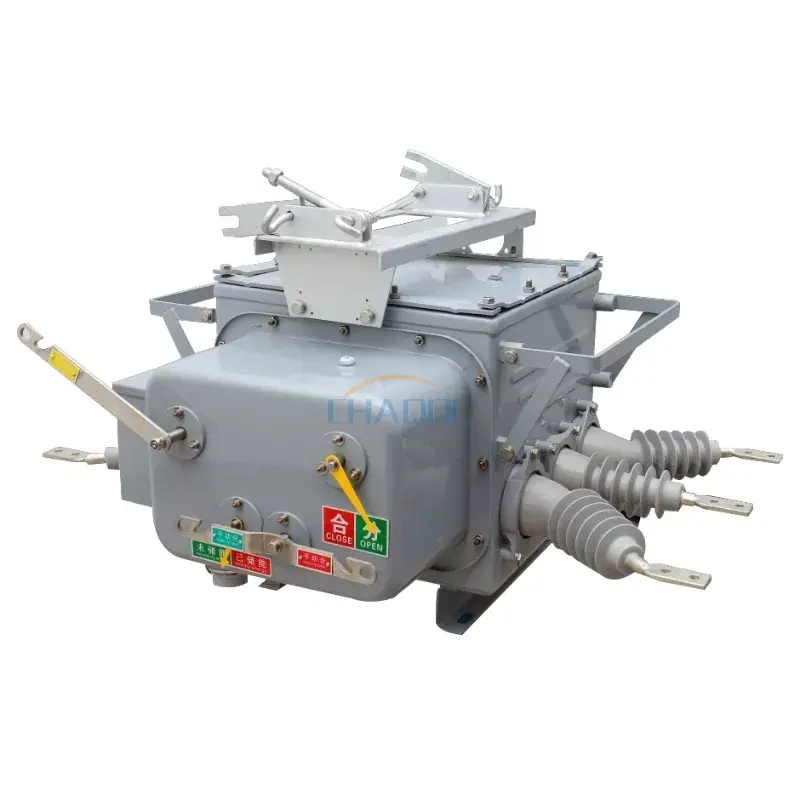

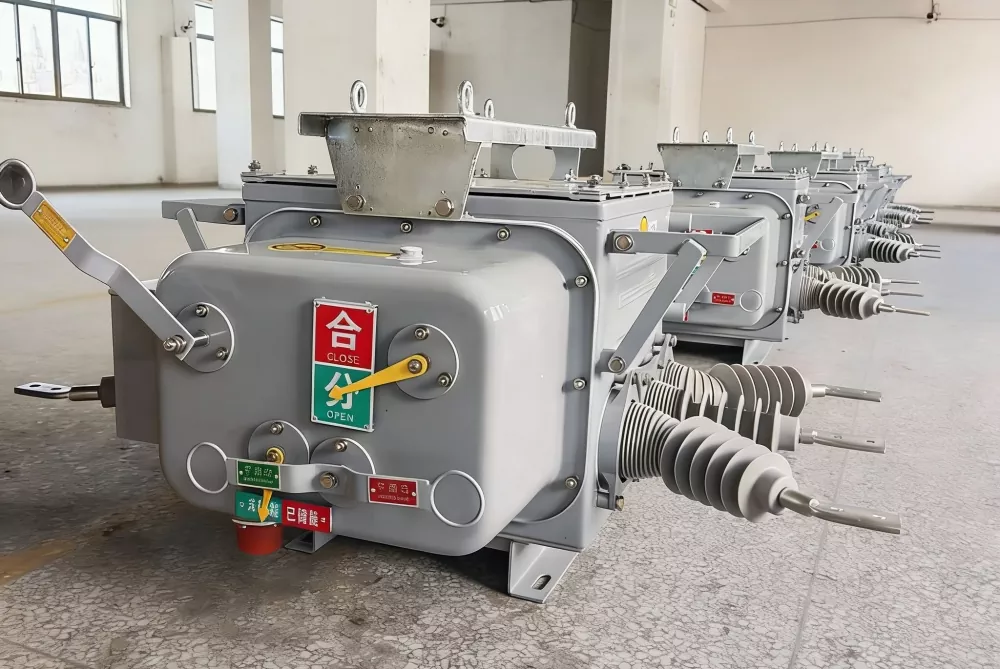

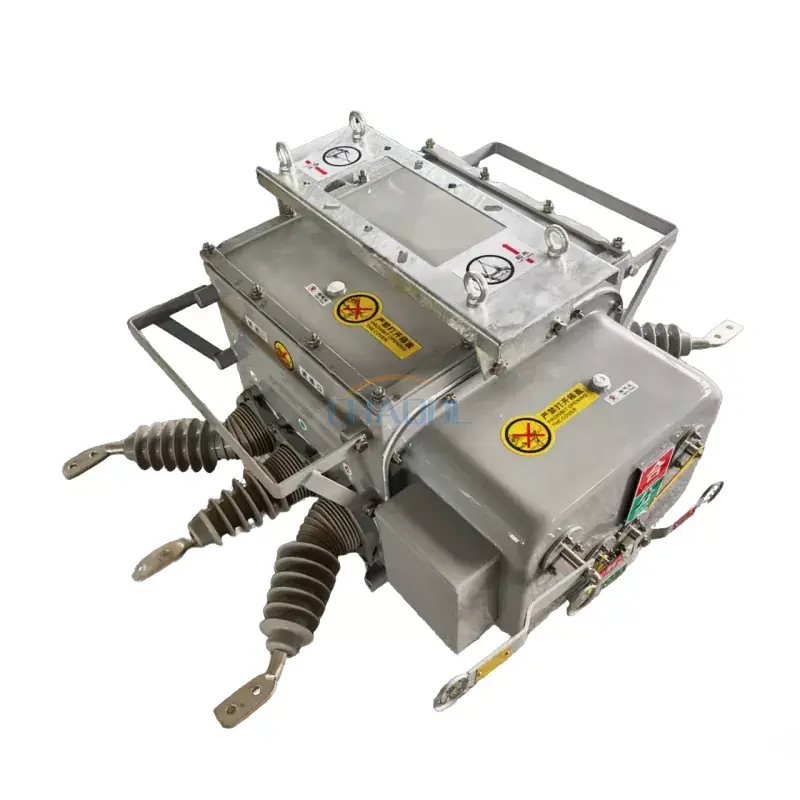

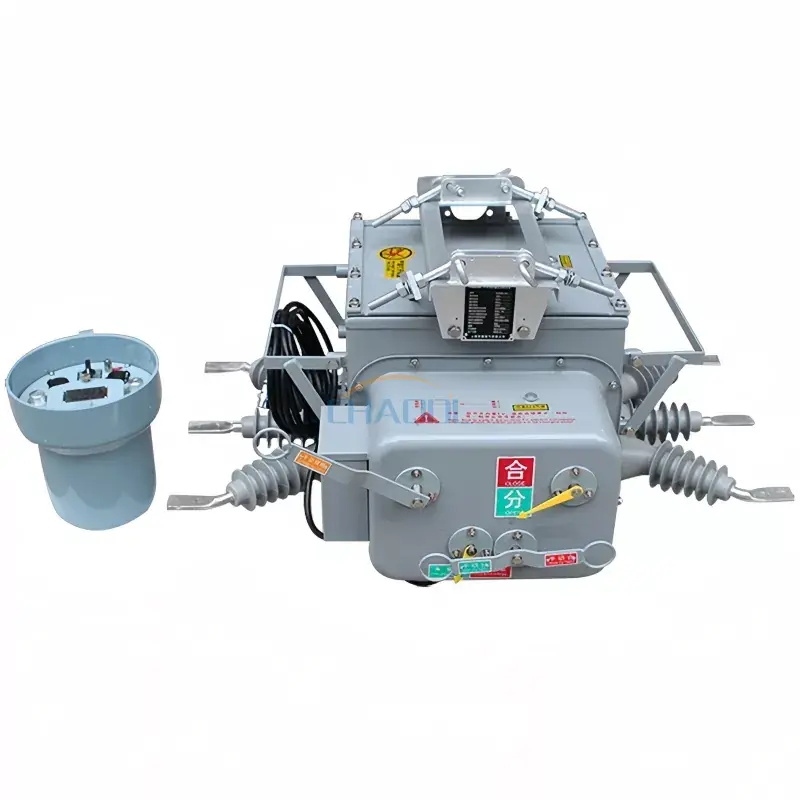

12KV kültéri oszlopra szerelt megszakító

Model:ZW20-12F

Az Anqiang Power a 12 kV-os kültéri oszlopra szerelt megszakítók kínai gyártója. Ennek a kültéri oszlopra szerelt áramelosztó berendezésnek a névleges feszültsége 12 kV, és háromfázisú, 50 Hz-es váltakozó árammal működik. Kitűnő visszazárási képességgel rendelkezik, ha vezérlővel együtt használják, megfelel az elosztó automatizálási rendszerek követelményeinek. Elsősorban terhelési áramok és zárlati áramok ki- és bekapcsolására szolgál 10 kV-os áramellátó rendszerekben, valamint alállomásokban, valamint ipari és bányászati vállalati elosztórendszerekben.

Kérdés küldése

termékleírás

Anqiang hatalombemutatja a ZW20-12F sorozatot, egy következő generációt12KV kültéri oszlopra szerelhető megszakítóHáromfázisú AC 50Hz-es felsővezetéki elosztórendszerekhez tervezték. A fejlett vákuummegszakító technológiával és az SF6 gáztömítésű házzal (nulla nyomású kialakítás) készült megszakító zökkenőmentesen integrálja a vákuum-megszakító, az újrazár és a szakaszoló funkcióit. Függetlenül attól, hogy vidéki villamosítási hálózatot, ipari park elosztórendszert vagy intelligens hálózati automatizálási projektet üzemeltet, a ZW20-12F megbízható hibavédelmet és távvezérlési képességeket kínál.

ZW20-12F vs hagyományos kültéri megszakító

ZW20-12F kültéri megszakító

Fejlett oszlopra szerelhető kialakítás

✓ SF6 gáz nulla túlnyomás- Biztonságos és környezetbarát
✓ Repülési csatlakozó a másodlagos vezetékekhez- Könnyű vezérlőintegráció
✓ Karbantartást nem igénylő tömített szerkezet
✓ Elosztó automatizálási (DA) rendszerekhez készült

Traditional Breaker

Hagyományos olaj/SF6 megszakító

✓ Időszakos karbantartást igényel
✓ Magasabb gáznyomású működés
✓ Terjedelmes vezérlő huzalozás
✓ Korlátozott visszazárási funkció

📍 Pályázati és kiválasztási útmutató: Valós forgatókönyvek

✅ 1. forgatókönyv: 10 kV-os vidéki villamosítási hálózat (légvezetékek)
HasználatZW20-12Fmint a mellékvezetékek fő védelmi eszköze. Az automatikus visszakapcsoló vezérlővel megszünteti az átmeneti hibákat és csökkenti a kimaradási időt. A légi közlekedési csatlakozó leegyszerűsíti a helyszíni vezetékezést.

✅ 2. forgatókönyv: Ipari Park elosztórendszer
A ZW20-12F kezeli a 630/1000A terhelési áramot, és megszakítja a rövidzárlati hibákat 25 kA-ig. Karbantartásmentes kialakítása csökkenti a gyári áramelosztás üzemeltetési költségeit.

✅ 3. forgatókönyv: Smart Grid automatizálás (Feeder Automation)
Az adagolóautomatizálási vezérlővel párosítva a ZW20-12F támogatja a távfelügyeletet, a hibaleválasztást és a szolgáltatás helyreállítását – ideális a modern elosztási automatizálási projektekhez.

📋 Műszaki adatok – Típusvizsgált (GB/T 1984 / IEC 62271-100)

Projekt	Paraméter értéke
Névleges feszültség	12kV
Névleges frekvencia	50 Hz
Névleges áram	630/1000 A
Névleges rövidzárlati megszakítóáram	20/25 kA
Névleges csúcsellenállási áram	50/63 kA
Névleges rövid idejű ellenállási áram	20/25 kA
Névleges rövidzárlati áram	50/63 kA
Névleges működési sorrend	Nyitás - 0,3 másodperc - Zárás - 180 másodperc - Nyitás - Bezárás
Mechanikai élettartam	10.000 alkalommal
Névleges áram megszakítási ciklusai	10.000 alkalommal
Névleges rövidzárlati megszakítóképesség	30 alkalommal
SF6 gáz névleges nyomás	0 MPa

📐 Termékméretek és komponensek lebontása

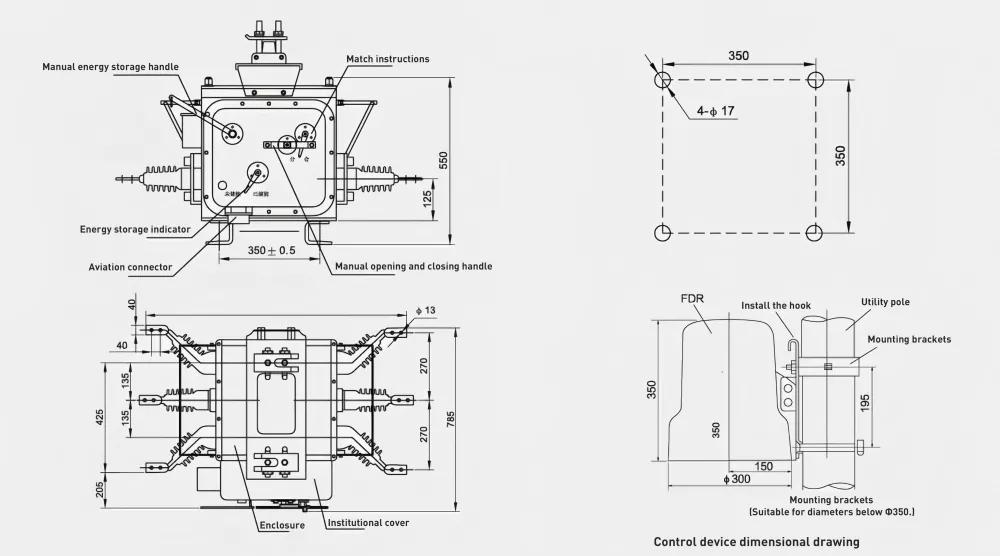

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F mechanikus elrendezés– 1. Vákuummegszakító, 2. Rugós működtető mechanizmus, 3. Áramváltók, 4. SF6 zárt tokozás, 5. Repülési csatlakozó (másodlagos vezérlés), 6. Kézi működtető fogantyú, 7. Földelőkapocs, 8. Pólusra szerelhető konzol, 9. Ívkamra.

A ZW20-12F rendelkezik akompakt, könnyű kialakításamely közvetlenül betonoszlopokra rögzíthető. Alégi közlekedési csatlakozóleegyszerűsíti a terepi vezetékezést a megszakító és az intelligens vezérlő között, jelentősen lerövidítve a telepítési időt a hagyományos sorkapcsokhoz képest.

🏭 Miért az Anqiang Power? – Az Ön megbízható partnere a kültéri megszakítók terén

Gyári közvetlen– Nincs közvetítő, jobb ár és átfutási idő (15-25 nap).
Típus tesztelve– GB/T 1984, IEC 62271-100, teljes mértékben tanúsított.
A testreszabás készen áll– Vezérlő integráció, speciális árambesorolások, OEM márkajelzés.
Globális referenciák– Délkelet-Ázsiába, Közel-Keletbe, Afrikába, Dél-Amerikába szállítjuk.

📌 Valódi projektreferenciák:

✅ Indonézia– Több mint 500 ZW20-12F egység került bevetésre a vidéki villamosítási projektben Jáván és Szumátrán (2023–2025).

✅ Fülöp-szigetek– 300 készlet ZW20-12F automatikus visszakapcsoló vezérlőkkel az NGCP-hez szállítva a 10 kV-os adagolóautomatizáláshoz.

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a ZW20-12F és a hagyományos kültéri megszakítók között?
V: A ZW20-12F SF6 zéró gáznyomás-kialakítással (biztonságos és környezetbarát), repülési csatlakozóval rendelkezik a vezérlők egyszerű integrációjához és karbantartást nem igénylő tömített szerkezettel. A hagyományos megszakítók rendszeres karbantartást igényelnek, és bonyolultabb vezetékekkel rendelkeznek.

2. kérdés: Használható ez a megszakító automatikus visszakapcsoló vezérlővel?
V: Igen. A ZW20-12F elosztási automatizálásra készült. Visszakapcsoló vezérlővel párosítva támogatja az automatikus hibatörlést és a többszörös visszazárási szekvenciákat (Nyitás - 0,3 mp - Zárás - 180 mp - Nyitás - Zárás).

3. kérdés: Mennyi a ZW20-12F mechanikai élettartama?
V: 10 000 mechanikus művelet normál üzemi körülmények között a robusztus rugós működési mechanizmusnak és a tömített vákuummegszakítónak köszönhetően.

4. kérdés: A megszakító karbantartásmentes? Mit jelent ez?
V: Igen. Az SF6 gáz nulla túlnyomáson van lezárva, így nincs szükség rendszeres gázutántöltésre. A vákuummegszakító nem igényel kontaktkarbantartást. Ez jelentősen csökkenti az üzemeltetési költségeket.

Q5: OEM/ODM szolgáltatást nyújt?
V: Abszolút. Egyedi márkajelzést, aktuális besorolási konfigurációkat és vezérlőintegrációt kínálunk. A gyártás előtti minták 7-10 napos átfutási idővel állnak rendelkezésre.
