Hogyan javíthatja a 10KV-os beltéri áramváltó a mérést és a védelmet középfeszültségű rendszerekben

Anqiang hatalomfejleszti a10KV beltéri áramváltóközépfeszültség mérésére és relévédelemre, az LZZBJ9-10 modellel teljesen zárt epoxigyanta szigeteléssel, 5A/1A szekunder áram opciókkal és több primer áramkonfigurációval beltéri áramelosztási alkalmazásokhoz.

Az áramváltó kulcsfontosságú eleme a középfeszültségű elektromos rendszereknek, mivel a nagy primer áramot szabványosított szekunder jellé alakítja, amely biztonságosan feldolgozható mérőkkel, felügyeleti berendezésekkel és védelmi relékkel. Az LZZBJ9-10 10KV beltéri áramváltót beltéri 10 KV-os és az alatti AC áramkörökhöz tervezték 50 Hz-en vagy 60 Hz-en. Teljesen zárt epoxigyanta konstrukciója egyetlen szerkezetben egyesíti a szigetelést, a mechanikai védelmet és a kompakt beépítést. Az 5A-tól 2500A-ig terjedő primer áramerősséggel, 1A vagy 5A szekunder árammal és 12/42/75KV szigetelési szinttel különböző mérési és védelmi követelményekhez konfigurálható.

Tartalomjegyzék

1. Mi az a 10KV-os beltéri áramváltó?
2. Hogyan működik egy középfeszültségű rendszerben?
3. Milyen műszaki paramétereket kell ellenőriznie a vásárlóknak?
4. Milyen tervezési jellemzők támogatják a megbízható működést?
5. Hol használják gyakran?
6. Hogyan válasszuk ki a megfelelő CT-t?
7. Gyakran Ismételt Kérdések
8. Beszéljen az Anqiang Power vállalattal személyre szabott megoldásért

Mi az a 10KV-os beltéri áramváltó?

A 10KV-os beltéri áramváltó egy műszertranszformátor, amelyet középfeszültségű beltéri elektromos rendszerek áramának mérésére és monitorozására terveztek. Ahelyett, hogy a mérőműszereket és a védőreléket közvetlenül nagy primer áramokhoz csatlakoztatná, a transzformátor az áramerősséget egy szabványos szekunder értékre csökkenti, amelyet a későbbi berendezések kezelhetnek.

Az LZZBJ9-10 modellt 10 KV és az alatti áramkörökhöz tervezték, 50 Hz vagy 60 Hz névleges frekvenciájával. A gyártó specifikációi szerint teljesen zárt epoxigyanta szerkezetet használ és alkalmas árammérésre, energiamérésre, relévédelemre.

Ez az elrendezés elektromos leválasztást hoz létre a primer áramkör és a mérő- vagy védőberendezés között, miközben használható áramjelet biztosít. Ennek eredményeként a CT fontos interfész lesz a nagy teljesítményű elektromos berendezések és az alacsony szintű felügyeleti rendszerek között.

Hogyan működik egy középfeszültségű rendszerben?

A működési elv az elektromágneses indukción alapul. Amikor az áram átfolyik a primer vezetőn, az mágneses mezőt hoz létre a CT magban. A szekunder tekercs ezután arányos áramot állít elő, amely csatlakoztatható mérőkhöz, védőrelékhez vagy felügyeleti eszközökhöz.

Például egy áramelosztó rendszer több száz vagy több ezer ampert hordozhat a primer oldalon, míg a csatlakoztatott felügyeleti berendezést sokkal kisebb szabványos áramra tervezték. Egy megfelelően kiválasztott CT biztosítja a szükséges transzformációs arányt, így a másodlagos áramkör képviselheti az elsődleges működési állapotot.

Mérési és védelmi funkciók

• Jelenlegi mérés:Arányos jelet biztosít az elektromos mérőknek és a felügyeleti berendezéseknek.
• Energiagazdálkodás:Támogatja az elektromos fogyasztás és az üzemi feltételek figyelésére használt mérőrendszereket.
• Relé védelem:Rendellenes vagy hiba esetén áramjeleket ad a védelmi reléknek.
• Elosztás automatizálás:Aktuális információkat nyújt az automatizált felügyeleti és vezérlőrendszerekhez.

A CT-t ezért a normál mérési követelményeknek és az elektromos rendszer védelmi jellemzőinek megfelelően kell kiválasztani.

Milyen műszaki paramétereket kell ellenőriznie a vásárlóknak?

Az áramváltó kiválasztását az alkalmazás elektromos paramétereivel kell kezdeni, nem csupán a fizikai méretekkel. A primer áram, a szekunder áram, a pontossági osztály, a névleges teljesítmény, a szigetelési szint és a rövidzárlat-ellenállási jellemzők mind befolyásolják, hogy a CT alkalmas-e egy adott kapcsoló- vagy elosztóberendezéshez.

Ezeket az értékeket rendelés előtt mindig össze kell vetni a tényleges elektromos tervezéssel, a csatlakoztatott berendezésekkel és a vonatkozó projektkövetelményekkel.

Milyen tervezési jellemzők támogatják a megbízható működést?

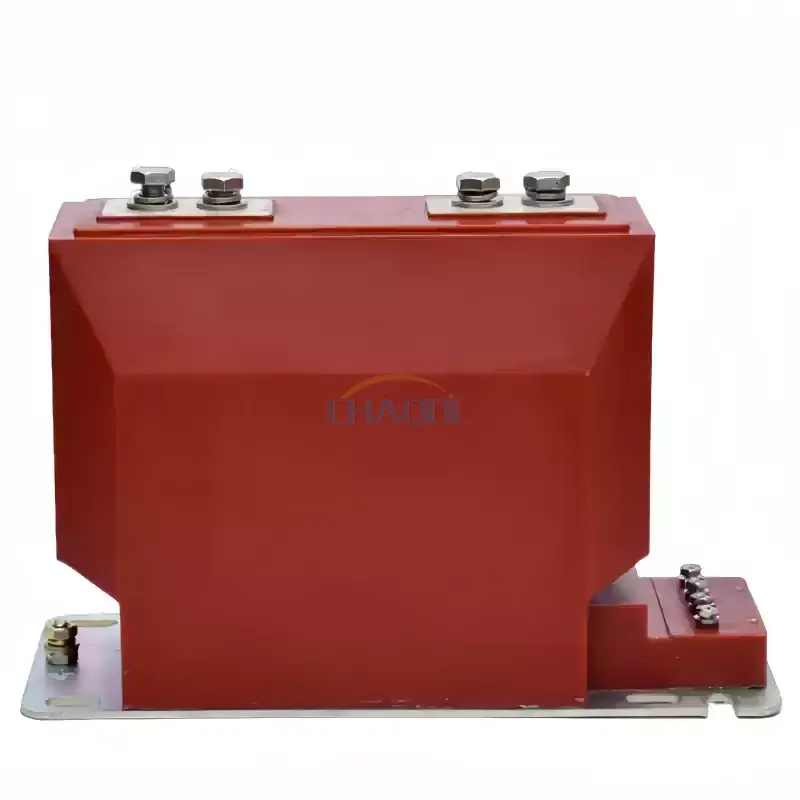

Teljesen zárt epoxigyanta szigetelés

Az LZZBJ9-10 epoxigyanta öntvényszerkezettel rendelkezik, amely teljesen körülveszi a belső alkatrészeket. Ez a konstrukció elektromos szigetelést biztosít, miközben megvédi a belső szerelvényt a beltéri kapcsolóberendezések környezetében gyakran előforduló környezeti hatásoktól.

Kompakt integrált konstrukció

A vasmag, a szekunder tekercs és a szigetelési rendszer egy kompakt testbe van integrálva. Ez akkor hasznos, ha a kapcsolóberendezés-panelek és elosztószekrények beépítési helye korlátozott. A kompakt kialakítás egyszerűsítheti a berendezések integrációját és a másodlagos vezetékezést is.

Védett másodlagos kapcsok

A megerősített kapocsdoboz további védelmet nyújt a másodlagos vezetékek számára. A földelő alappal és a rögzítőszerkezettel együtt ez segíti a szabályos telepítést és a biztonságosabb hozzáférést az ellenőrzés és a karbantartás során.

Több aktuális konfiguráció

A különböző primeráram-konfigurációk lehetővé teszik, hogy ugyanaz a termékcsalád az elosztási alkalmazások széles körét kezelje. A rendelkezésre álló konfigurációk az alacsony áramerősségtől a nagyáramú alkalmazásokig terjednek 2500 A-ig, a vonatkozó modellkonfigurációtól függően.

Hol használják gyakran?

A kompakt szerkezet és a középfeszültségű kialakítás teszi ezt a CT típust számos beltéri elektromos alkalmazásra alkalmassá.

• Beltéri kapcsolóberendezések:Áramjeleket biztosít a mérési és védelmi áramkörök számára.
• Áramelosztó szekrények:Támogatja az adagolók és az elektromos terhelések figyelését.
• Kompakt alállomások:Összekapcsolja a primer áramköröket a mérő- és védőberendezésekkel.
• Ipari áramellátó rendszerek:Segít figyelemmel kísérni az elektromos üzemi feltételeket a gyártó létesítményekben.
• Energiagazdálkodási rendszerek:Aktuális információkat szolgáltat az elektromos felügyelethez és elemzéshez.
• Elosztás automatizálás:Támogatja az áramérzékelést az automatizált elektromos vezérléshez és felügyelethez.

A gyakorlati telepítéseknél a transzformátor együtt tud működni védőrelékkel, energiamérőkkel, ellenőrző műszerekkel és egyéb másodlagos elektromos berendezésekkel. Ez különösen fontossá teszi a pontos specifikációt, amikor egy CT-t integrálnak egy meglévő kapcsolóberendezés-rendszerbe.

Hogyan válasszuk ki a megfelelő CT-t?

Mérnökök, villanyszerelők, kapcsolóberendezés-gyártók és beszerző csapatok számára a termék kiválasztását a teljes elektromos alkalmazáson kell alapulnia, nem pedig a névleges feszültségen.

1. Erősítse meg a rendszer feszültségét.Ellenőrizze, hogy a CT alkalmas-e a tényleges középfeszültségű hálózathoz, például egy 10 KV-os alkalmazáshoz.
2. Határozza meg a primer áramot.Válasszon egy elsődleges áramerősséget, amely megfelel a várható működési és rendszerfeltételeknek.
3. Válassza ki a szekunder áramot.Ellenőrizze, hogy a mellékmérők és védőrelék 1A vagy 5A szekunder áramot igényelnek-e.
4. Határozza meg a pontossági követelményt.A mérő- és védelmi áramkörök eltérő pontossági osztályt igényelhetnek.
5. Ellenőrizze a másodlagos terhelést.A névleges kimenetnek kompatibilisnek kell lennie a csatlakoztatott másodlagos áramkörrel.
6. Ellenőrizze a szigetelési követelményeket.Győződjön meg arról, hogy a szigetelési szint megfelel az elektromos rendszernek és a projekttervnek.
7. Ellenőrizze a mechanikai szerelési feltételeket.A rögzítési lyukakat, a kivezetések helyzetét, a szekrényben rendelkezésre álló helyet és a földelési elrendezéseket mind felül kell vizsgálni.

Testreszabott projektek esetén a beszállítónak a rendszerfeszültség, a primer áram, a szekunder áram, a pontossági osztály, a névleges terhelés, a telepítési környezet és a tervezett alkalmazás biztosítása jelentősen javíthatja a modellválasztást és a műszaki kommunikációt.

Gyakran Ismételt Kérdések

Mi a fő funkciója a 10KV-os beltéri áramváltónak?

Fő funkciója, hogy a nagy primer áramot szabványosított alsó szekunder árammá alakítsa középfeszültségű elektromos rendszerek mérésére, energiafelügyeletére és relévédelemre.

Milyen másodlagos áram lehetőségek állnak rendelkezésre?

Az LZZBJ9-10 specifikáció támogatja az 1A és 5A névleges szekunder áram opciókat. A megfelelő opciónak meg kell felelnie a csatlakoztatott mérő- vagy védőberendezésnek.

Milyen primer áram tartomány állítható be?

A felsorolt ​​konfigurációk az 5A-tól 2500A-ig terjedő névleges elsődleges áramerősséget fedik le. A pontos konfigurációt a projekt elektromos követelményeinek megfelelően kell kiválasztani.

Használható ez a CT mérésre és védelemre is?

Igen. A termék különböző pontossági osztály-kombinációkat támogat mérési és védelmi alkalmazásokhoz. A szükséges konfigurációt a védelmi séma és a mérési követelmények alapján kell meghatározni.

Miért használnak epoxigyantát a CT-szerkezetben?

Az epoxigyanta elektromos szigetelést és mechanikai tokozást biztosít. Teljesen zárt szerkezetben segít megvédeni a belső alkatrészeket és támogatja a stabil működést beltéri kapcsolóberendezési környezetben.

Hol lehet ilyen típusú áramváltót telepíteni?

A tipikus alkalmazások közé tartoznak a beltéri kapcsolóberendezések, áramelosztó szekrények, kompakt alállomások, ipari áramellátó rendszerek, energiagazdálkodási rendszerek és elosztó automatizálási berendezések.

Beszéljen az Anqiang Power vállalattal személyre szabott megoldásért

A középfeszültségű áramváltó kiválasztásakor elengedhetetlen a primer áram, a szekunder áram, a pontossági osztály, a névleges teljesítmény, a szigetelési szint és a beépítési szerkezet megfelelő kombinációja. Az LZZBJ9-10 többféle konfigurációs lehetőséget kínál beltéri 10 KV-os és az alatti áramellátási rendszerek számára, így alkalmas mérési és védelmi alkalmazásokra különböző elosztási környezetekben. Ha új kapcsolóberendezés-projektet, meglévő elosztószekrény korszerűsítését tervezi, vagy meghatározott elektromos paraméterek szerint konfigurált CT-re van szüksége, tudjon meg többet a 10KV beltéri áramtranszformátorról éslépjen kapcsolatba velünkaz Anqiang Power megfelelő megoldásához.
