Cikk összefoglaló:A megbízható középfeszültség-védelemhez többre van szükség, mint egy hiba megszakítására. A közműveknek és az ipari szolgáltatóknak is szükségük van gyors kapcsolásra, stabil mechanikai teljesítményre, alacsony karbantartási igényekre és kompatibilitásra az egyre intelligensebb elosztóhálózatokkal. AnKültéri állandó mágneses megszakítóegyesíti a vákuummegszakítási technológiát egy állandó mágneses működési mechanizmussal, hogy megfeleljen ezeknek a követelményeknek. Ez a cikk elmagyarázza, hogyan működik a technológia, hol alkalmazható, milyen műszaki tényezőket kell értékelni a vásárlás előtt, és hogyan segíthet csökkenteni a működési kihívásokat a modern áramelosztó rendszerekben.
A középfeszültségű elosztó hálózatok igényes körülmények között működnek. A betáplálás, a transzformátor csatlakozás, az ipari busz, a vasúti villamosenergia-rendszer vagy a megújulóenergia-rendszer meghibásodása megszakíthatja az áramellátást és potenciálisan károsíthatja az értékes berendezéseket. A megszakító ezért a védelmi lánc kritikus része.
A modern üzemeltetők azonban egyszerre több kihívással néznek szembe. A berendezés a szabadban telepíthető, ahol nedvességnek, pornak, ultraibolya sugárzásnak, hőmérséklet-változásoknak és egyéb környezeti hatásoknak van kitéve. Ugyanakkor az elosztó hálózatok egyre automatizáltabbak, keresletet teremtve olyan berendezések iránt, amelyek következetesen reagálnak az elektromos parancsokra, és intelligens védelmi és vezérlőrendszerekkel kommunikálnak.
A hagyományos mechanikus működtetésű megszakítók hatékonyan működnek, de működési mechanizmusaik több mozgó alkatrészt tartalmaznak. A mechanikai kopás, a beállítási követelmények és a hosszú üzemidőn át tartó inkonzisztens működés aggodalomra ad okot, különösen a gyakori kapcsolást igénylő berendezéseknél.

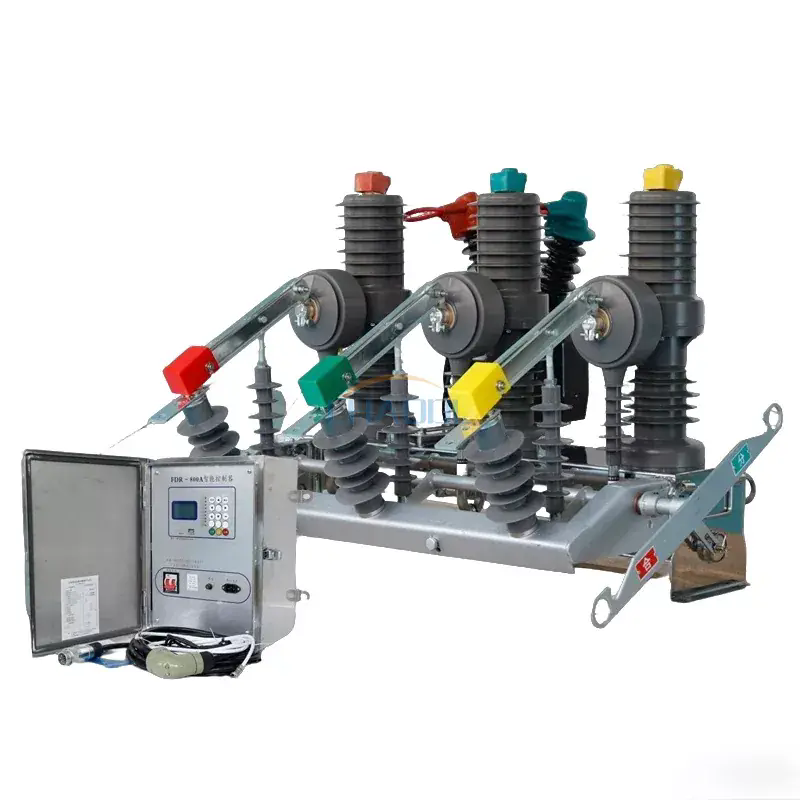

A kültéri állandó mágneses megszakító megválaszolja ezeket a kihívásokat azáltal, hogy egy vákuum-megszakítót egy állandó mágneses működtetővel kombinál. Az eredmény egy kompakt középfeszültségű kapcsolási megoldás, amelyet megbízható működésre, csökkentett mechanikai bonyolultságra és modern elosztórendszerekbe való integrálásra terveztek.
A működési elv két alapvető technológián alapul:vákuum megszakításésállandó mágneses működtetés.
Normál működés közben a megszakító lehetővé teszi az áram áthaladását vezető útján. Amikor a védelmi rendszer rendellenes állapotot észlel, a működési mechanizmus parancsot kap az érintkezők kinyitására. Az állandó mágneses működtető meghajtja a mechanizmust, elválasztva az érintkezőket a vákuummegszakító belsejében.
Amikor az érintkezők szétválnak, rövid időre elektromos ív képződhet. Mivel az érintkezők egy vákuummegszakító belsejében helyezkednek el, az ív gyorsan kialszik, ahogy az áram áthalad a természetes megszakítási pontján. Az áramkör ezután elektromosan le van választva a hibától.
A zárási műveletekhez az aktuátor visszahelyezi az érintkezőket a kívánt helyzetükbe. A szabályozott mozgás segít megismételhető kapcsolási teljesítményt biztosítani.
Ez a működési sorrend a következőképpen foglalható össze:
Ezeknek a technológiáknak a kombinációja különösen hasznos ott, ahol a kezelőknek gyors kapcsolásra és megbízható mechanikai teljesítményre van szükségük anélkül, hogy egy összetett rugós működési struktúrára támaszkodnának.
A működési mechanizmus közvetlen hatással van a megszakító megbízhatóságára. Az állandó mágneses mechanizmus elektromágneses erőt használ a kapcsolómechanizmus mozgásának szabályozására és működési helyzetének megőrzésére.
A több mechanikus erőátviteli elemet tartalmazó mechanizmusokhoz képest az állandó mágneses működtető szerkezetnek kevesebb mozgó alkatrésze lehet. Ez csökkenti a lehetséges mechanikai kopási pontokat, és segít fenntartani a konzisztens nyitási és zárási viselkedést.
| Megfontolás | Állandó mágneses mechanizmus | Hagyományos mechanikai mechanizmus |
|---|---|---|
| Mechanikai bonyolultság | Viszonylag egyszerű működési felépítés | Több mechanikus hajtómű alkatrészt tartalmazhat |
| Mozgó alkatrészek | Csökkentett mechanikus mozgó alkatrészek száma | Általában több mechanikai alkatrész |
| Karbantartási igény | Alacsony karbantartási igényű működésre tervezték | Időszakos ellenőrzést és beállítást igényelhet |
| Kapcsolási konzisztencia | Stabil elektromágneses működtetés | Nagyobb mértékben függhet a mechanikai állapottól |
| Gyakori váltás | Jól alkalmazható ismételt működést igénylő alkalmazásokhoz | A kiválasztás a mechanizmus kialakításától és a munkaciklustól függ |
A gyakorlati előny nem egyszerűen az alkatrészek számának csökkenése. A működési mechanizmus akkor is fontos tényező, ha a megszakítókat olyan helyekre szerelik fel, ahol nehéz a karbantartáshoz való hozzáférés, vagy ahol a nem tervezett leállások jelentős működési költségekkel járhatnak.
A megfelelően megtervezett kültéri állandó mágneses megszakító több összehangolt elektromos, mechanikai és szigetelő alkatrészt tartalmaz. Mindegyik komponens hozzájárul a biztonságos kapcsoláshoz és a megbízható működéshez.
Mivel ezek az alkatrészek együtt működnek, a kiválasztást soha nem szabad csak névleges feszültség alapján választani. Figyelembe kell venni a teljes elektromos feladatot, a telepítési környezetet, a szabályozási követelményeket és a rendszervédelmi stratégiát.
Az egyik legfontosabb előny az egyszerűsített mechanikus operációs rendszer. Kevesebb mechanikai kopásponttal csökkenthető a rutinszerű mechanikai beállítás. Ez különösen értékes lehet kültéri alállomások, távoli elosztóhálózatok és ipari létesítmények esetében, ahol a karbantartási hozzáférés kényelmetlen.
Az állandó mágneses működtetés szabályozott elektromágneses mozgást biztosít. A következetes nyitási és zárási viselkedés akkor fontos, ha a megszakítót ismételten védelmi, automatizálási vagy távvezérlő rendszerek működtetik.
A vákuummegszakító hatékony ívmegszakítást biztosít anélkül, hogy a megszakító kamrának hagyományos szigetelőgázokat vagy folyékony közeget kellene használnia az ívoltáshoz. Ez teszi a vákuumtechnológiát számos középfeszültségű elosztási alkalmazáshoz.
Az aktuátort úgy tervezték, hogy hatékonyan működjön, ami segíthet csökkenteni a kapcsolási műveletekhez szükséges energiát. A pontos energiafogyasztás az adott konfigurációtól és vezérlőrendszertől függ, ezért a végső kiválasztás előtt mindig ellenőrizni kell a projekt specifikációit.
A kültéri elosztó berendezéseknek foglalkozniuk kell a környezeti expozícióval. A megfelelően kialakított kültéri megszakítóház segít megvédeni a belső alkatrészeket a nedvességtől, a portól, az ultraibolya sugárzástól és a változó időjárási körülményektől.
Az ismételt kapcsolást igénylő alkalmazásoknál a mechanikai tartósság fontos beszerzési kritérium. Az Anqiang termékspecifikációja legfeljebb 10 000 művelet mechanikai élettartamát jelzi a vonatkozó kültéri állandó mágneses megszakító konfigurációhoz.
A modern elektromos hálózatok egyre inkább támaszkodnak a távvezérlésre, a felügyeletre és az automatizált hibakezelésre. A megfelelően konfigurált állandó mágneses megszakító támogatja a SCADA-val és az elosztó automatizálási rendszerekkel való integrációt, lehetővé téve az üzemeltetők számára, hogy érzékenyebb elektromos hálózatokat építsenek ki.
A megszakító kiválasztása csak a neve vagy a feszültségosztálya alapján nem megfelelő konfigurációhoz vezethet. A vásárlóknak össze kell hasonlítaniuk a megszakító specifikációit a berendezés tényleges elektromos jellemzőivel.
| Paraméter | Példa specifikáció | Miért számít |
|---|---|---|
| Névleges feszültség | 12 kV / 24 kV | Meg kell egyeznie az elosztórendszer névleges feszültségosztályával. |
| Névleges frekvencia | 50 Hz | Meg kell felelnie az áramellátási rendszer frekvenciájának. |
| Névleges áram | 630 A / 1250 A | Meghatározza a folyamatos áramátviteli képességet. |
| Rövidzárlati megszakító áram | 20 kA / 25 kA | A megszakító hibaáram-megszakítási képességét jelzi. |
| Csúcs ellenállási áram | 50 kA / 63 kA | Fontos a rövid idejű elektromágneses igénybevétel értékeléséhez. |
| Villámimpulzus-álló feszültség | 125 kV / 145 kV | Fontos a szigetelés koordinációja és a tranziens védelem szempontjából. |
| Mechanikai élettartam | Akár 10 000 művelet | Hasznos, ha gyakori váltás várható. |
Az Anqiang termékinformációi a 12 kV és 24 kV névleges feszültségű konfigurációkat, a 630 A és 1250 A névleges áramokat, valamint a 20 kA és 25 kA rövidzárlati megszakító kapacitásokat sorolják fel az érintett modelleknél.
A tényleges kiválasztásnak mindig a teljes rendszerterven, az alkalmazandó szabványokon, a védelmi koordináción és a projektspecifikus követelményeken kell alapulnia, nem pedig azt feltételezni, hogy minden konfiguráció azonos minősítéssel rendelkezik.
A kültéri konstrukció, a vákuum-megszakítás és az állandó mágneses működés kombinációja alkalmassá teszi ezt a berendezést a középfeszültségű alkalmazások széles körére.
Az Anqiang a kültéri állandó mágneses megszakító alkalmazási területei között azonosítja a közüzemi alállomásokat, az elosztóhálózatokat, a vasúti villamosítást, a bányászatot, az ipari villamosenergia-rendszereket és a megújuló energiát használó létesítményeket.
A megfelelő megszakítót a termékkatalógus helyett az elektromos rendszerből kell kiindulni. Egy praktikus kiválasztási folyamat megakadályozhatja az alulspecifikációt és a szükségtelen túlméretezést.
Ez a megközelítés megbízhatóbb, mintha pusztán névleges áram vagy vételár alapján választana megszakítót. Az alacsonyabb kezdeti költség drágává válhat, ha a berendezés nehezen karbantartható, nem kompatibilis a vezérlőrendszerrel, vagy nem megfelelően illesztik a hibaszinthez.
Bár az állandó mágneses megszakítókat úgy tervezték, hogy csökkentsék a mechanikai karbantartást, az alacsony karbantartás nem jelenti azt, hogy nincs ellenőrzés. A középfeszültségű berendezések esetében továbbra is fontos a fegyelmezett üzemeltetési program.
A kültéri berendezéseknél különösen fontos a környezetvédelmi ellenőrzés. A nedvesség, a szennyeződés, a korrózió és a mechanikai sérülések fokozatosan befolyásolhatják a szigetelést és a működési megbízhatóságot, még akkor is, ha maga a megszakító robusztus kialakítású.
A megelőző karbantartási programnak ezért a teljes telepítésre kell összpontosítania, nem pedig elszigetelt alkatrészként kezelni a megszakítót.
A kültéri állandó mágneses megszakító egy középfeszültségű megszakító, amely egy vákuum-megszakítót egy állandó mágneses működési mechanizmussal kombinál. Kültéri elosztó és ipari áramellátó rendszerek megbízható kapcsolására és hibamegszakítására tervezték.
A konfiguráció a gyártótól és a projekt követelményeitől függ. Az Anqiang ZW32-12G és ZW32-24G termékcsaládját 12 kV-os és 24 kV-os középfeszültségű alkalmazásokhoz tervezték.
A mechanizmus csökkentheti a mechanikai bonyolultságot, egyenletes kapcsolási mozgást biztosít, csökkenti a mechanikai kopást és támogatja az alacsony karbantartási igényt. Ezek a jellemzők különösen értékesek a gyakori kapcsolásnak kitett berendezéseknél.
Igen. Egy megfelelően konfigurált egység integrálható elosztási automatizálással, SCADA-val, távfelügyelettel és intelligens védelmi rendszerekkel. A pontos kommunikációs és vezérlési konfigurációt minden projektnél meg kell erősíteni.
Igen. A kültéri állandó mágneses megszakítók nap- és szélenergia elosztó rendszerek középfeszültségű szakaszaiban használhatók, ahol feszültségük, áramuk, hibamegszakítási, szigetelési és szabályozási jellemzőik megfelelnek a beépítési követelményeknek.
A mechanikai tartósság az adott modelltől és a működési feltételektől függ. A vonatkozó Anqiang specifikáció legfeljebb 10 000 művelet mechanikai élettartamát írja elő.
A pontos műszaki ajánlás érdekében adja meg a rendszerfeszültséget, névleges áramerősséget, rövidzárlati szintet, frekvenciát, telepítési környezetet, kapcsolási feladatokat, vezérlőfeszültséget, automatizálási követelményeket, szerelési elrendezést és minden vonatkozó projektszabványt. Ezen információk korai megadása csökkentheti a specifikáció későbbi változásait.
A kültéri állandó mágneses megszakító több, mint egy hagyományos kapcsolókészülék, eltérő működtető szerkezettel. A vákuum-megszakítást az állandó mágneses működéssel kombinálva kielégíti a modern középfeszültségű hálózatok számos gyakorlati követelményét: megbízható kapcsolás, csökkentett mechanikai bonyolultság, alacsonyabb karbantartási igény, kültéri alkalmazkodóképesség és kompatibilitás az egyre automatizáltabb áramelosztó rendszerekkel.
A vásárlók számára a legfontosabb szempont, hogy a megszakítót a tényleges elektromos igénybevételhez igazítsák. A névleges feszültséget, a folyamatos áramot, a rövidzárlati megszakítási képességet, a szigetelési szintet, a kapcsolási frekvenciát, a környezeti feltételeket, a vezérlési architektúrát és a telepítési követelményeket mind értékelni kell a végső döntés meghozatala előtt.
Az Anqiang kültéri állandó mágneses megszakító megoldásokat kínál középfeszültségű alkalmazásokhoz, körülbelül 12 kV-os és 24 kV-os rendszerekkel és alkalmazásokkal, az elosztóhálózatoktól és alállomásoktól az ipari, vasúti, bányászati és megújuló energia projektekig.
Megbízható kültéri állandó mágneses megszakítót keres középfeszültségű projektjéhez?Ossza meg a rendszerfeszültséget, a névleges áramot, a hibaszintet, a telepítési környezetet és a vezérlési követelményeketAnqianghogy megbeszéljük a megfelelő konfigurációt.Vegye fel velünk a kapcsolatottermékinformációkért, műszaki támogatásért és az alkalmazásához illő megoldásért.
Fontos:A megszakító kiválasztását és beszerelését szakképzett elektromos szakembereknek kell elvégezniük a vonatkozó helyi szabványok, rendszervédelmi követelmények és a gyártó műszaki dokumentációja szerint.
