10KV beltéri áramváltó

A 10KV-os beltéri áramtranszformátor (LZZBJ9-10 modell) pontos árammérésre és középfeszültségű beltéri energiaellátó rendszerek védelmére készült. Általában kapcsolóberendezés-panelekbe, mérőszekrényekbe és kompakt alállomásokba szerelik be, ahol folyamatos működés mellett stabil jelkimenetre és szigetelési megbízhatóságra van szükség.

Az elosztó automatizálásban és az ipari áramhálózatokban a 10 KV-os beltéri áramváltó kritikus szerepet játszik a nagy primer áram átalakításában szabványos szekunder jelekké a mérőműszerek és védelmi relék számára. Epoxigyanta öntvényszerkezete javítja a mechanikai szilárdságot és stabil teljesítményt biztosít nedves vagy poros beltéri környezetben.

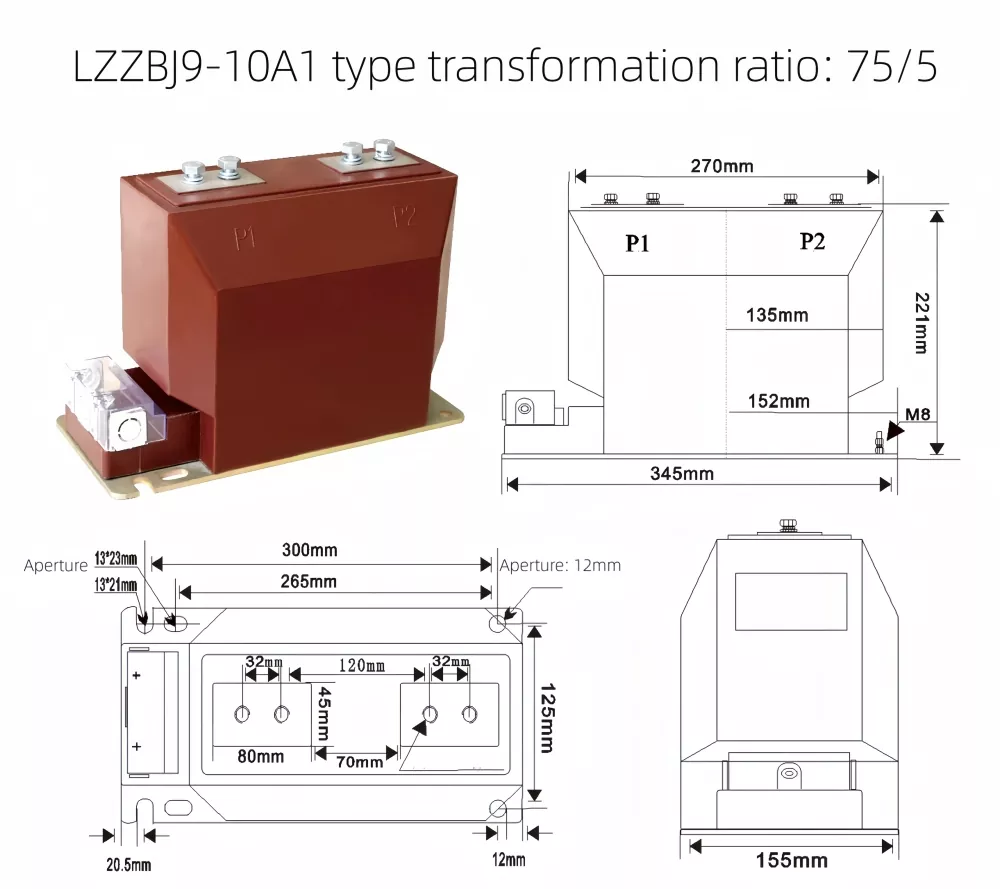

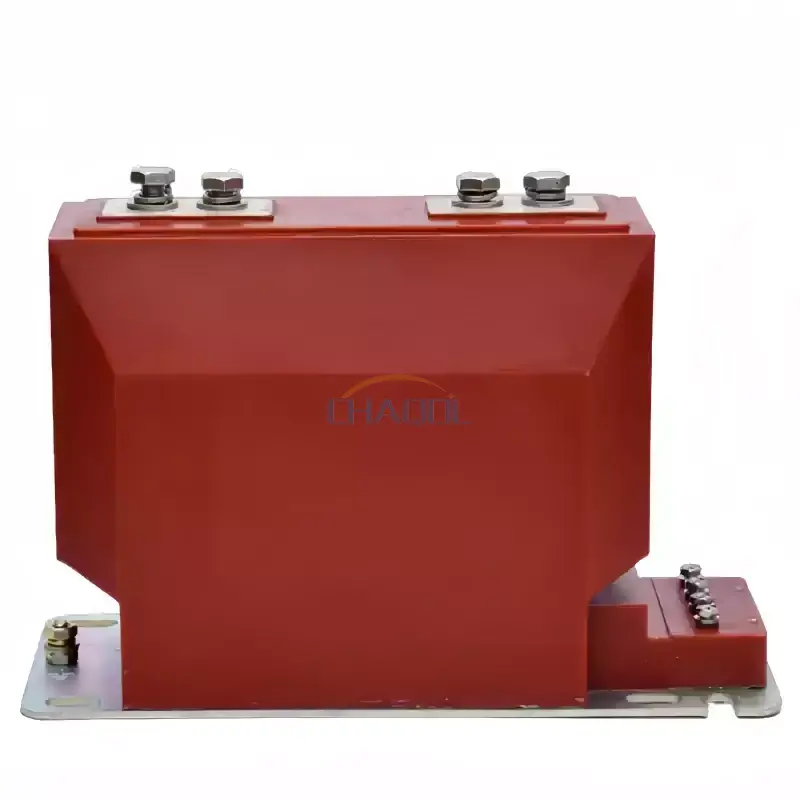

Termékmegjelenítés és méretdiagram

Mérnöki tervezés és funkcionális szerkezet

Ez a sorozat egy teljesen zárt epoxigyanta öntési eljárást alkalmaz, amely integrálja a vasmagot, a másodlagos tekercset és a szigetelőrendszert egy kompakt testbe. A kialakítás csökkenti a részleges kisülés kockázatát és növeli a dielektromos szilárdságot, így alkalmassá teszi a hosszú távú működésre feszültség alatt álló kapcsolóberendezésekben.

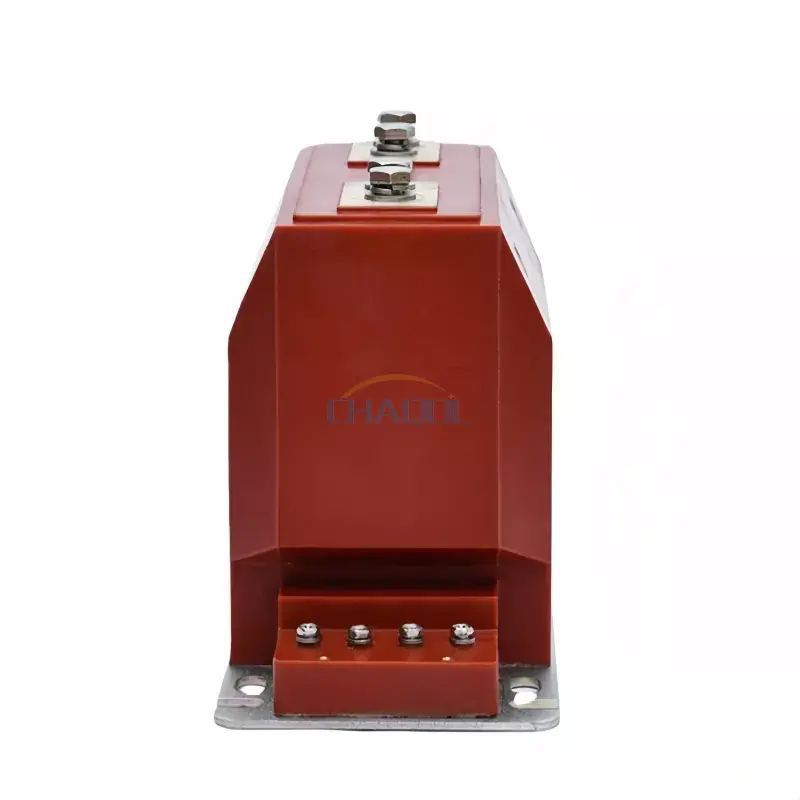

A 10KV beltéri áramváltó egy megerősített kapocsdobozzal is fel van szerelve a másodlagos vezetékek védelmére, valamint egy földelő aljzattal, amely biztosítja a biztonságos telepítést és az elektromos biztonsági szabványok betartását ipari környezetben.

Műszaki paraméterek

Az LZZBJ9-10 modell többféle primeráram-konfigurációt és pontossági osztályt támogat, hogy megfeleljen az áramelosztó rendszerek különböző mérési és védelmi követelményeinek.

Névleges szekunder áram: 5A vagy 1A

Névleges szigetelési szint: 12/42/75KV

Alkalmazási forgatókönyvek

Az ilyen típusú áramváltókat széles körben használják áramelosztó szekrényekben, beltéri alállomásokban, ipari automatizálási rendszerekben és energiagazdálkodási rendszerekben. Különösen alkalmas olyan környezetekben, ahol nagy mérési pontosságot és hosszú távú stabilitást igényelnek folyamatos terhelés mellett.

A 10KV-os beltéri áramtranszformátort általában védelmi relékkel, energiamérőkkel és felügyeleti rendszerekkel integrálják az intelligens hálózati infrastruktúrában és az ipari áramvezérlő hálózatokban.

Telepítési és biztonsági tervezés

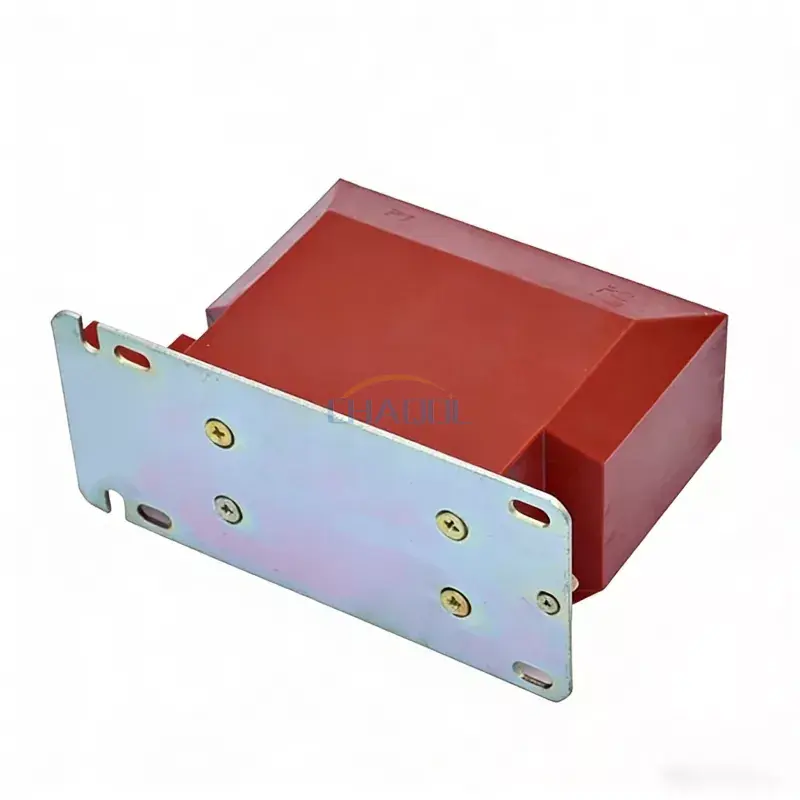

A termékalap több rögzítési furattal és földelési kapcsokkal van kialakítva, biztosítva a stabil rögzítést és az elektromos biztonságot működés közben. A másodlagos csatlakozódoboz további védelmet nyújt a véletlen érintés és a külső interferencia ellen.

Kompakt felépítése lehetővé teszi a könnyű telepítést korlátozott helyű kapcsolóberendezés-rendszerekbe, csökkenti a vezetékezés bonyolultságát és javítja a karbantartási hatékonyságot.

GYIK

1. kérdés: Mi ennek az áramváltónak a fő funkciója?
V: A nagy primer áramot szabványos, alacsony szekunder árammá alakítja beltéri középfeszültségű rendszerek mérésére és védelmére.

2. kérdés: Hol van általában telepítve a 10KV-os beltéri áramváltó?
V: Főleg beltéri kapcsolóberendezésekben, elosztószekrényekben és kompakt alállomásokban használják ipari és közüzemi energiaellátó rendszerekben.

3. kérdés: Melyek a legfontosabb előnyei a hagyományos CT-ekhez képest?
V: Epoxigyanta szigetelést, kompakt kialakítást, nagy pontosságot és erős nedvesség- és porállóságot kínál, így alkalmas hosszú távú működésre.

4. kérdés: Támogathatja a különböző áramtartományokat?
V: Igen, többféle elsődleges áramerősség is elérhető a különböző terhelési és rendszerkövetelményekhez.

5. kérdés: Alkalmas-e intelligens hálózati alkalmazásokhoz?
V: Igen, stabil jelkimenetének köszönhetően széles körben használják intelligens mérőrendszerekben és automatizált elosztó hálózatokban.

6. kérdés: Gyakori karbantartást igényel?
V: Nincs szükség gyakori karbantartásra. Általában elegendő a kapcsok és a szigetelés állapotának időszakos ellenőrzése.
