Olajba merülő kombinált műszertranszformátor

Ezt az olajba merülő kombinált műszertranszformátort (JLS-10 modell) a középfeszültségű villamosenergia-rendszerek pontos mérésére és védelmére tervezték. A feszültség- és árammérési funkciókat egyetlen olajjal töltött egységbe integrálja, így széles körben alkalmazható kültéri elosztóhálózatokban, alállomásokban és ipari teljesítmény-felügyeleti rendszerekben. A szerkezet lezárt, olajba merülő szigetelést alkalmaz, hogy biztosítsa a stabil működést hosszú távú terhelési feltételek és durva környezeti hatások mellett.

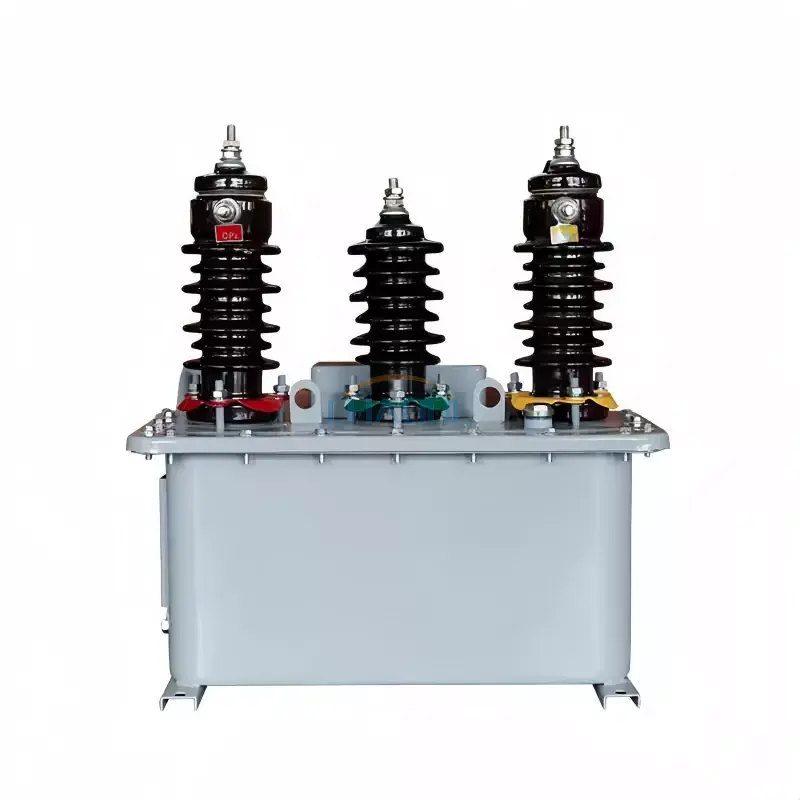

Termék kép megjelenítése

Áttekintés és alkalmazási kör

Az olajba merülő kombinált műszertranszformátort úgy tervezték, hogy egyidejű feszültség- és áramátalakítást hajtson végre az elektromos méréshez és a relévédelemhez. Alkalmas 6kV-os, 10kV-os és 35kV-os elosztórendszerekhez, különösen kültéri alállomásokhoz, kompakt transzformátorállomásokhoz és ipari áramhálózatokhoz, ahol a megbízhatóság és a szigetelési szilárdság kritikus fontosságú.

Több mérési funkció egyetlen szerkezetbe integrálásával csökkenti a telepítési helyet és javítja a rendszer huzalozási hatékonyságát, így a modern intelligens hálózati alkalmazások kedvelt megoldása.

Műszaki előírások

JLS-35, 10, 6 és 3 olajos kombinált műszertranszformátorok feszültségszakaszának műszaki paraméterei

JLS-35, 10, 6 és 3 olajbemerítésű kombinált műszertranszformátorok áramszakaszának műszaki paraméterei

A termék szerkezetének előnyei

Teljesen zárt olajtartály szerkezettel rendelkezik, amely kiváló szigetelési teljesítményt és erős nedvességgel, porral és környezetszennyezéssel szembeni ellenállást biztosít. A mag kiváló minőségű szilíciumacélból készül, hogy minimalizálja az energiaveszteséget, míg a precíziós réztekercsek biztosítják a stabil áramátvitelt és a pontos mérési teljesítményt.

A hagyományos különálló transzformátorokhoz képest ez az olajba merülő kombinált műszertranszformátor jelentősen csökkenti a vezetékezés bonyolultságát és javítja a telepítési hatékonyságot a kültéri alállomásokon és mérőszekrényekben.

Telepítési környezet

1. Alkalmas kültéri vagy beltéri beépítésre elosztórendszerekben

2. Környezeti hőmérséklet: -25 ℃ és +40 ℃ között

3. Magasság: ≤1000 m (nagyobb magassághoz egyedi tervezés szükséges)

4. Korrozív gázoktól, erős szennyezéstől és erős vibrációtól mentes környezetben alkalmazható

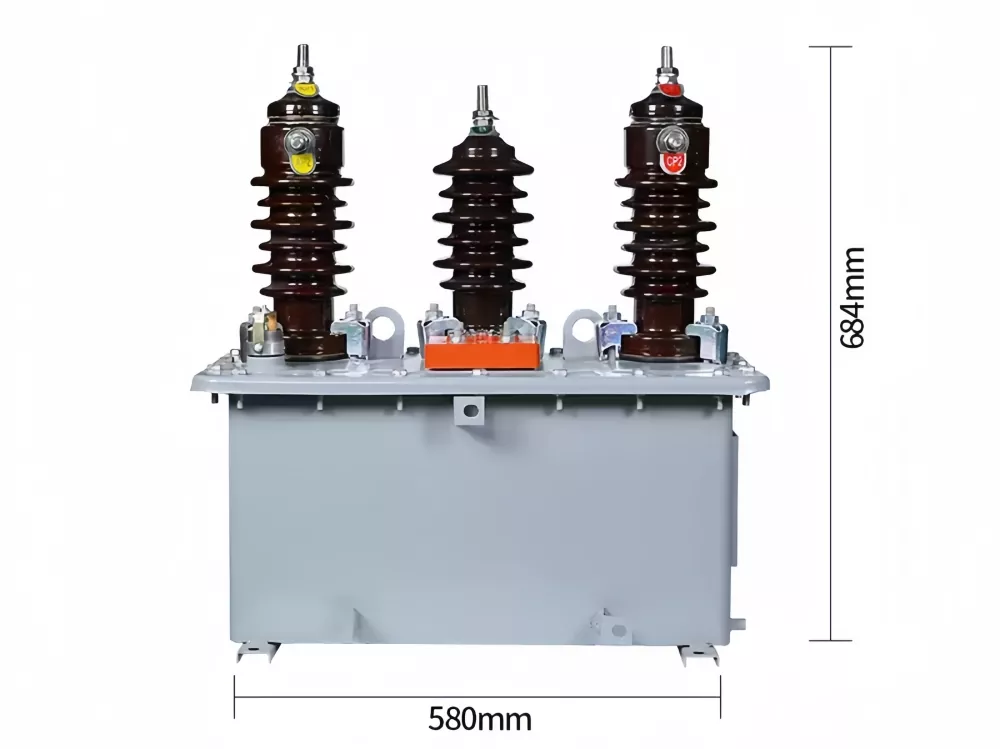

A termék méreteinek diagramja

GYIK

1. kérdés: Mi a fő funkciója az olajba merülő kombinált műszertranszformátornak?
V: Egy egységben integrálja a feszültség- és árammérést, pontos mérést és relévédelmet biztosítva a középfeszültségű villamosenergia-rendszerekhez, például alállomásokhoz és elosztó hálózatokhoz.

2. kérdés: Általában hol található ez a transzformátor?
V: Általában kültéri alállomásokon, kompakt transzformátorállomásokon, ipari áramelosztó rendszerekben és stabil energiamérést igénylő mérőszekrényekben használják.

Q3: Milyen feszültségszinteket képes támogatni ez a berendezés?
V: A szabványos modellek támogatják a 3 kV-os, 6 kV-os, 10 kV-os és 35 kV-os rendszereket, így a középfeszültségű alkalmazások széles körére alkalmasak.

4. kérdés: Mik az olajba merülő szigetelés előnyei?
V: Az olajszigetelés kiváló dielektromos szilárdságot, hőelvezetést és hosszú távú működési stabilitást biztosít, különösen zord kültéri környezetben.

5. kérdés: Milyen gyakran igényel karbantartást?
V: A szerkezet teljesen tömített, ezért minimális karbantartást igényel. Az olajállapot és a kivezetések rendszeres ellenőrzése javasolt.

6. kérdés: Testreszabható a különböző áramarányokhoz?
V: Igen, az áramarányok és a másodlagos paraméterek testreszabhatók a projekt követelményei szerint, hogy megfeleljenek a különböző mérő- és védelmi rendszereknek.
