A Zero Sequence Current Transformer a földzárlat észlelésére és a védelem koordinálására szolgál középfeszültségű villamosenergia-rendszerekben. Általában 10 kV-os elosztóhálózatokban alkalmazzák a kiegyensúlyozatlan vagy hibaállapotban keletkező maradékáram figyelésére, segítve a védelmi reléket a hibás áramkörök gyors leválasztásában, valamint a rendszer biztonságának és megbízhatóságának javításában.

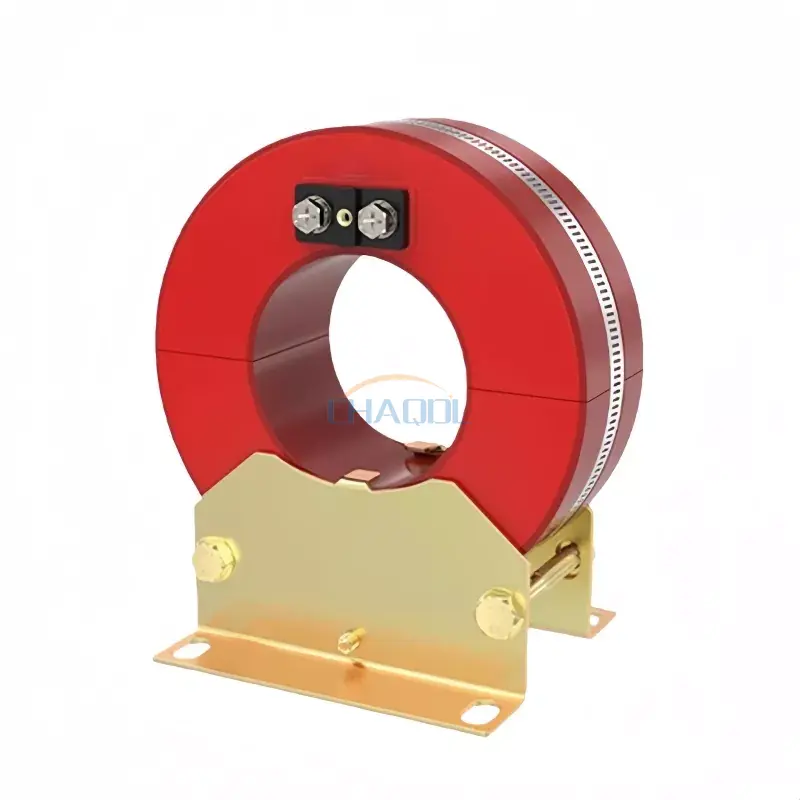

Ez a modell (LXK-Φ80-200) epoxigyanta vákuumöntési technológiát használ, osztott magos szerkezettel, amely lehetővé teszi a telepítést az elsődleges kábelek leválasztása nélkül. A mag kiváló minőségű hidegen hengerelt szilíciumacélból készül, míg a tekercselés oxigénmentes rézvezetőket használ a stabil mágneses teljesítmény és az alacsony veszteség biztosítása érdekében a hosszú távú működés során.

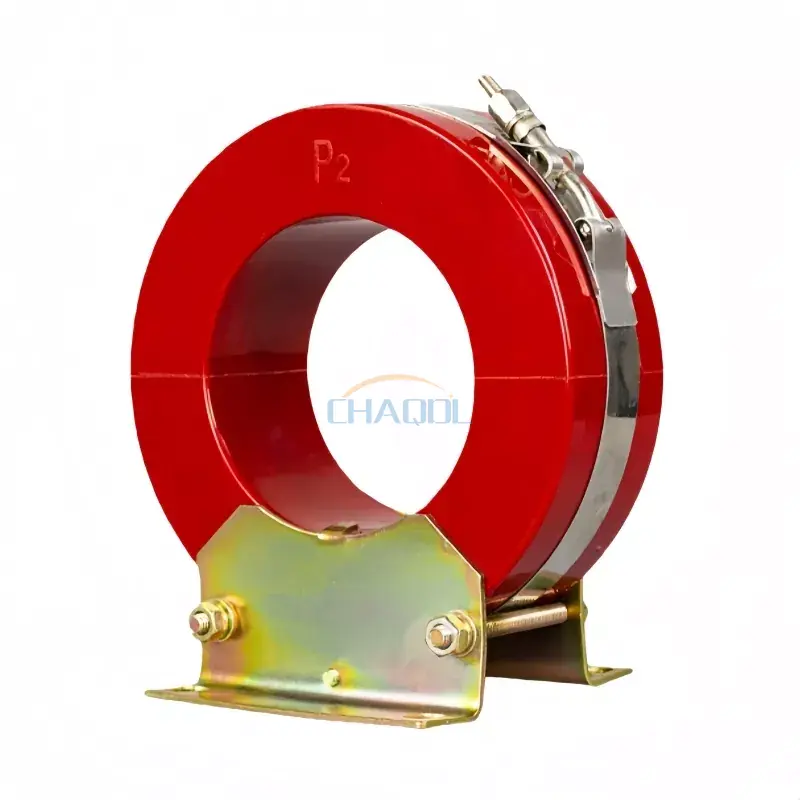

Ennek a Zero Sequence Current Transformernek az egyik legfontosabb előnye az osztott magos szerkezet, amely lehetővé teszi a telepítést az elsődleges kábelek leválasztása nélkül. A kétrészes magkialakítás a szorítórögzítéssel kombinálva jelentősen javítja a helyszíni telepítés hatékonyságát az utólagos felszerelési és karbantartási projektekben.

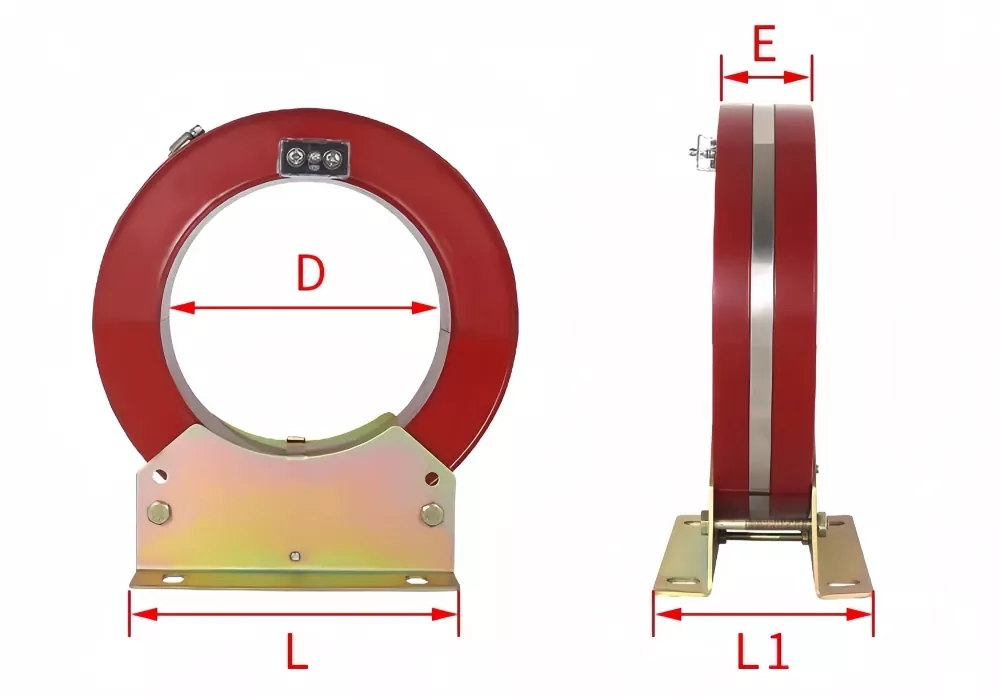

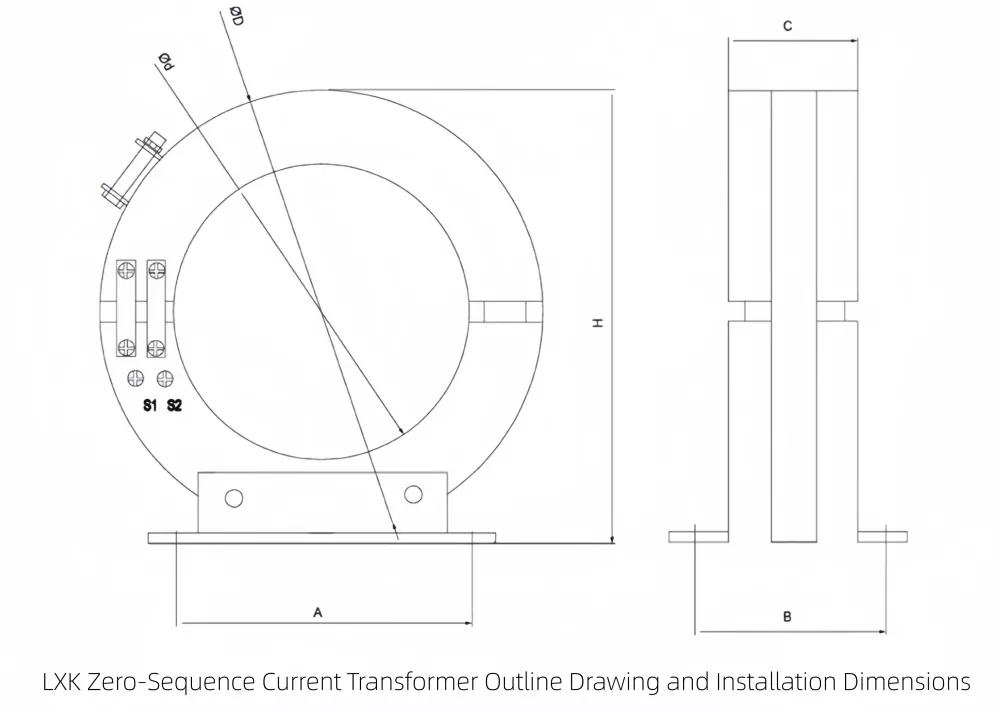

| Termékleírások | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Relé modell | Relé tekercs csatlakoztatási módja | Relé skála értéke | Nulla sorrendű áramérték (A) |
| DD-11/60 DD-1/60 |
soros csatlakozás | 15*1 | 2,4-4,5 |
| 30*1 | |||
| párhuzamosan | 15*2 | 3-5 | |
| 30*2 | |||
| soros csatlakozás | 15*1 | 3-5 | |
| 30*1 | |||
| párhuzamosan | 15*2 | 3-6 | |
| 30*2 |
Névleges szigetelési szint: 0,5/3KV
Az osztott magos epoxigyanta szerkezet gyors telepítést tesz lehetővé az elsődleges kábelek eltávolítása nélkül, csökkentve ezzel a karbantartási és utólagos beszerelési projektek leállási idejét. A kialakítás emellett javítja a mechanikai stabilitást és a hosszú távú szigetelési megbízhatóságot zord elektromos környezetben is.
A készülék alacsony és nagy maradékáram mellett is stabil mérési teljesítményt nyújt, így alkalmas ipari elosztóhálózatok, alállomások és kompakt kapcsolóberendezések védelmi rendszereihez.
1. Telepítés: Beltéri használatra
2. Hőmérséklet tartomány: -5 ℃ és 40 ℃ között, napi átlag ≤ 30 ℃
3. Környezet: Nem korrozív, alacsony szennyezettségű területek
1. kérdés: Mi a nulla sorrendű áramtranszformátor fő funkciója?
V: Érzékeli a háromfázisú rendszerek földzárlata által okozott kiegyensúlyozatlansági áramot, és jeleket ad a relévédelmi rendszerek számára a hibás áramkörök leválasztására.
2. kérdés: Telepíthető a rendszer leállítása nélkül?
V: Igen, az osztott magos kialakítás lehetővé teszi a meglévő kábelek köré történő telepítést leválasztás nélkül.
3. kérdés: A névleges áram fix vagy testreszabható?
V: Az elsődleges áramerősség testreszabható a rendszerkövetelmények alapján.
4. kérdés: Milyen típusú védelmi rendszerekkel kompatibilis?
V: Kompatibilis a földzárlati relékkel, védőpanelekkel és kapcsolóberendezés-felügyeleti rendszerekkel.
Q5: Milyen anyagokat használnak a magban és a tekercsben?
V: Hidegen hengerelt szilíciumacél magokat és oxigénmentes réz tekercseket használ az alacsony veszteség és a nagy hatékonyság érdekében.
6. kérdés: Általában hol van telepítve?
V: Általában gyűrűs főegységekbe, elosztószekrényekbe, transzformátorokba és megszakító védőpanelekbe szerelik be.
