Magáram-transzformátoron keresztül

Az Anqiang Power a Through Core Current Transformer LMZC-10 magtípust fejleszti a modern áramelosztó rendszerek terepi alkalmazási követelményei alapján. A középfeszültségű kapcsolóberendezési környezetekhez, például GIS-hez, RMU-hoz és kompakt alállomásokhoz tervezett termék összetett üzemi körülmények között is stabil mérési teljesítményt nyújt. Teljesen szigetelt szerkezettel rendelkezik, lángálló ABS házzal és lezárt átlátszó csatlakozófedéllel, hogy javítsa a biztonságot és a láthatóságot a vezetékezés és a karbantartás során.

A gyakorlati mérő- és védelmi áramkörökben széles körben használják valós idejű árammintavételre és relévédelemre az energiaellátó rendszerekben. Osztott magos vagy gyűrűs szerkezete lehetővé teszi a közvetlen telepítést primer kábelekre vagy gyűjtősínekre a fővezeték szétszerelése nélkül, javítva ezzel a hatékonyságot az utólagos felszerelés vagy karbantartás során.

Szerkezeti tervezés és működési elv

Toroid szilikonacél maggal és epoxigyanta öntvényszigeteléssel készül. A primer vezető egyfordulatú tekercsként működik, ami jelentősen javítja a mágneses csatolás hatékonyságát és csökkenti az energiaveszteséget a működés során.

A szekunder tekercs nagy vezetőképességű rézhuzalból készül, hogy biztosítsa a stabil áramkimenetet és a mérési pontosságot. A teljesen zárt epoxigyanta szerkezet javítja a nedvességállóságot, a porvédelmet és a hosszú távú mechanikai stabilitást.

Az elektrotechnikai alkalmazásokban a magáram-transzformátort részesítik előnyben kompakt felépítése és folyamatos működési környezetben való megbízható teljesítménye miatt.

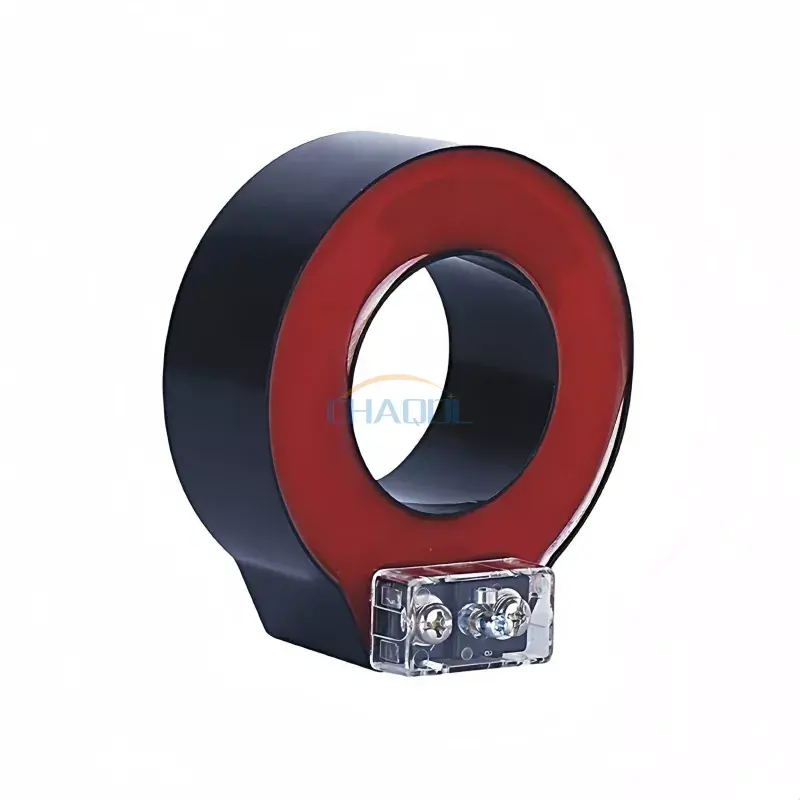

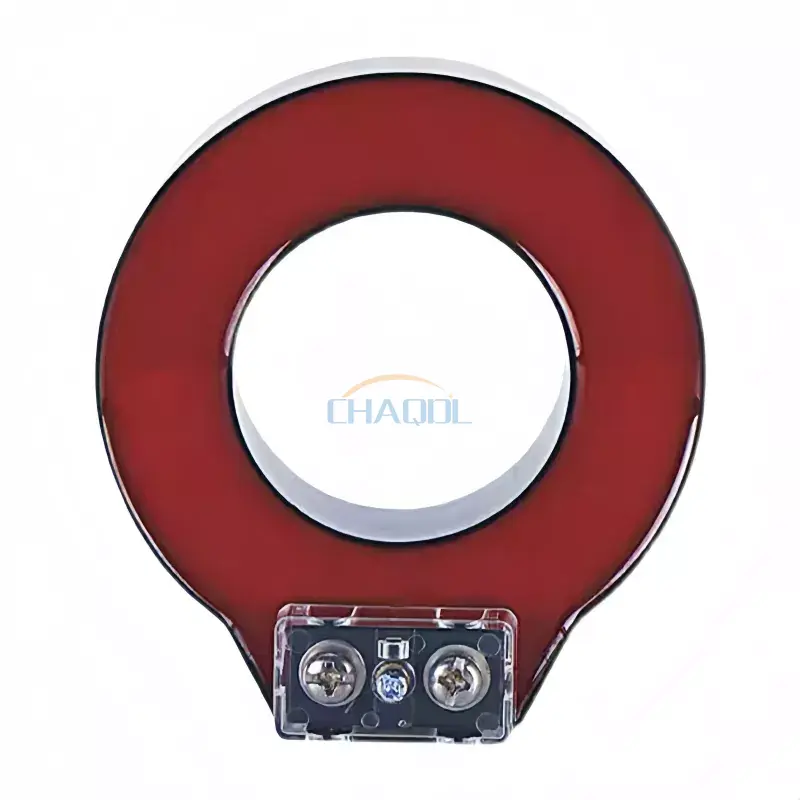

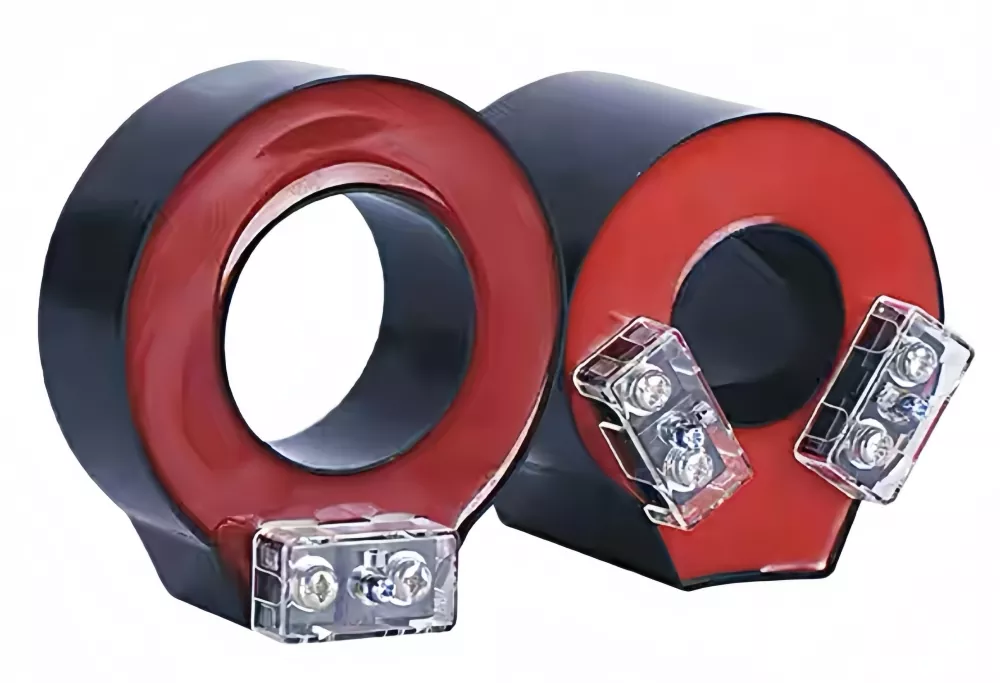

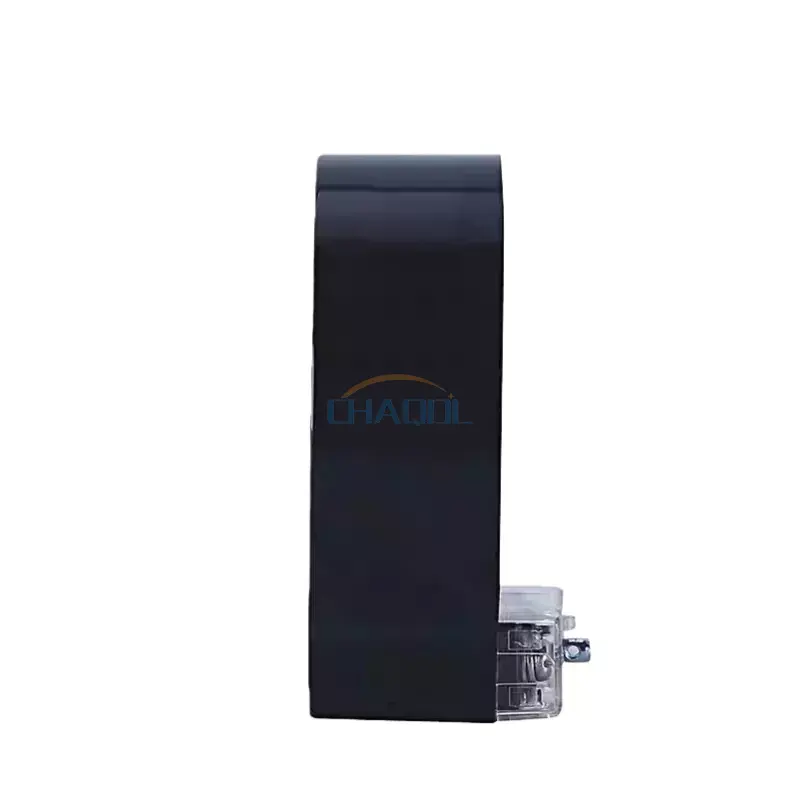

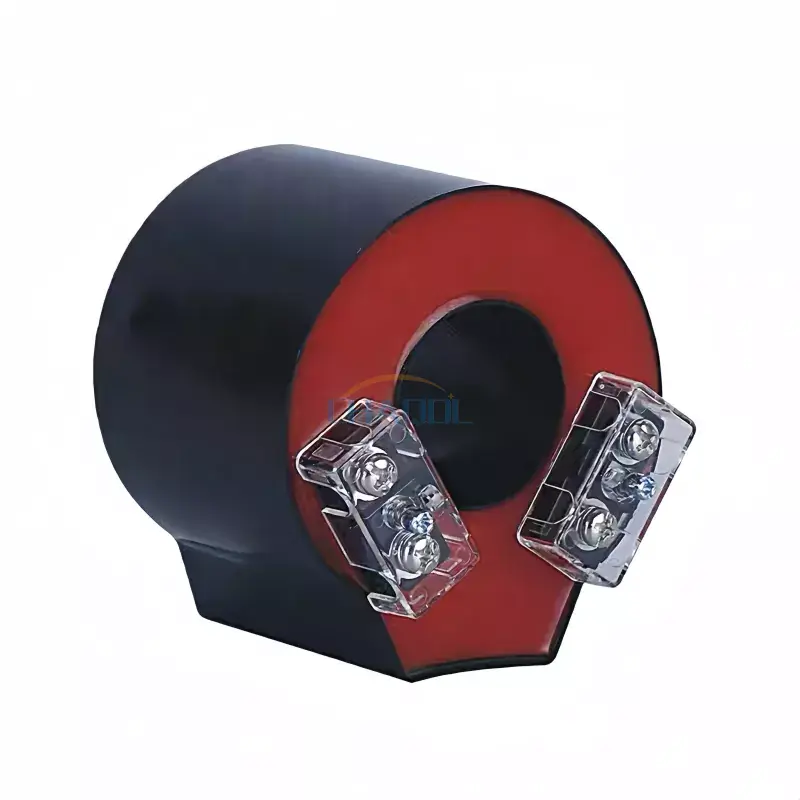

Termék kép megjelenítése

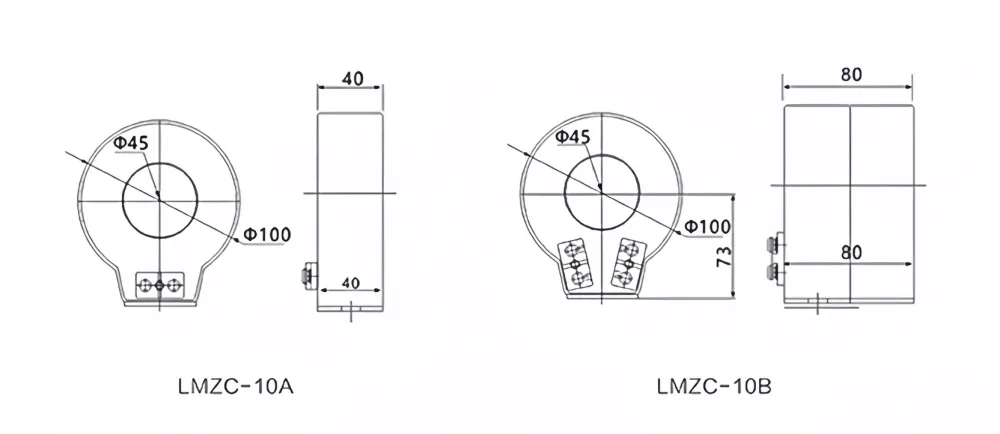

A termék méreteinek diagramja

Műszaki paraméterek

Alkalmazási kör és telepítési megjegyzések

Ezt a sorozatot széles körben alkalmazzák kisfeszültségű elosztószekrényekben, mérőpanelekben és ipari automatizálási rendszerekben. A Through Core Current Transformer különösen alkalmas utólagos beépítési projektekhez, ahol a meglévő gyűjtősíneket vagy kábeleket nem lehet leválasztani a telepítés során. Támogatja a folyamatos működést beltéri környezetben, stabil páratartalom és hőmérséklet szabályozás mellett.

Alkalmazási kör

Széles körben alkalmazzák a pontos áramfelügyeletet és védelmi koordinációt igénylő villamosenergia-rendszerekben. Ipari és közüzemi beépítésre egyaránt alkalmas.

• Kis- és középfeszültségű kapcsolóberendezések
• Áramelosztó szekrények és mérőpanelek
• Alállomásvédelmi és felügyeleti rendszerek
• Ipari automatizálási teljesítményszabályozó rendszerek
• Megújuló energiatermelő rendszerek

Telepítési követelmények

A megfelelő telepítés elengedhetetlen a mérési pontosság és a biztonságos működés érdekében. A primer vezetőnek át kell haladnia a mag közepén, hogy fenntartsa a kiegyensúlyozott mágneses fluxuseloszlást.

• Tartsa a vezetéket a magablak közepén
• Működés közben ne hagyja nyitva a szekunder áramkört
• Biztosítsa a másodlagos kivezetés megbízható földelését
• Használjon szigetelt rögzítőelemeket a mechanikai stabilitás érdekében

A teljesítmény előnyei

A hagyományos áramváltókhoz képest a Through Core Current Transformer jobb működési hatékonyságot és hosszú távú stabilitást biztosít az elektromos mérőrendszerekben.

• Nagy mérési pontosság stabil lineáris válaszadás mellett
• Alacsony magveszteség és jobb elektromágneses teljesítmény
• Epoxigyanta szigetelés a fokozott környezeti ellenállás érdekében
• Kompakt kialakítás, korlátozott beépítési helyre alkalmas
• Hosszú élettartam minimális karbantartási igény mellett

GYIK

Q1: Mi ennek a terméknek a fő funkciója?
V: Elektromos rendszerek árammérésére és védelmére használják, különösen elosztó és mérő alkalmazásokban.

2. kérdés: Telepíthető a rendszer leállítása nélkül?
V: Igen, osztott magos kialakítása lehetővé teszi a beszerelést az elsődleges vezeték leválasztása nélkül.

3. kérdés: Milyen rendszerekkel kompatibilis?
V: Alkalmas kis- és középfeszültségű kapcsolóberendezésekhez, beleértve az RMU-t és a vezérlőpaneleket.

Q4: Mi a szigetelési szint?
V: A szigetelési szintet ipari elosztási környezetekhez tervezték, és biztonságos működést biztosít névleges feszültség mellett.

Q5: Használható kültéren?
V: Főleg beltéri használatra készült; kültéri telepítéshez további védőburkolat szükséges.

6. kérdés: Milyen gyakran igényel karbantartást?
V: Normál működési körülmények között elegendő az időszakos ellenőrzés, és nincs szükség gyakori karbantartásra.

Utolsó megjegyzés: Ezt az átmenő magáram-transzformátort a modern áramelosztó rendszerekben történő hosszú távú stabil működésre tervezték, megbízható mérési és védelmi teljesítményt biztosítva.
