A nagyfeszültségű oszlopra szerelhető megszakítók felépítése és védelme

Aoszlopra szerelt kapcsolóegyfajta biztonsági kapcsoló, amelyet a közműoszlopokra szerelnek fel az elektromos biztonság érdekében. Fő feladata az áramkör nagyfeszültségének leválasztása. Az oszlopra szerelt kapcsolók jelentős különbségeket mutatnak a funkcionalitás, a felépítés és az alkalmazási forgatókönyvek tekintetében. Az energiarendszerben mindegyikük egyedi szerepet tölt be, és közösen tartják fenn az elektromos hálózat biztonságát és stabil működését.

Oszlopra szerelt megszakító és terheléskapcsoló

A pólusra szerelt terheléskapcsolónak van terhelési áram megszakítása és zárlati áram záró funkciója, de nem tudja megszakítani a rövidzárlati áramot. Főleg vonalszegmentálásra használják.

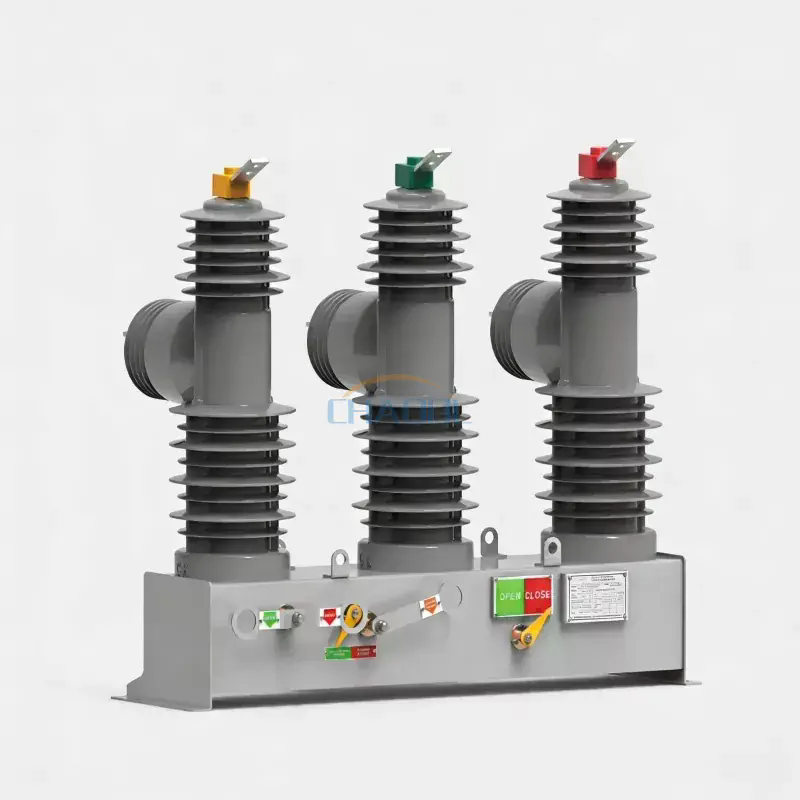

A pólusra szerelt megszakító az üzemi áramkör normál áramát zárhatja, hordozhatja és nyithatja. A megadott rövidzárlati áramot az előírt időn belül zárni, szállítani és kinyitni is tudja. Használható a vonal fő védelmeként, és főleg nagy leágazó kapcsolókban használják. Nyitási kapacitása erős, az egymást követő nyitások és zárások száma nagy.

Működési mód

A terheléskapcsoló manuálisan működik, és emberi beavatkozást igényel az áramkör nyitásához vagy zárásához.

A megszakító egy automatikusan működő eszköz. Ha túlterhelés vagy rövidzárlat van az áramkörben, a megszakító automatikusan leold, és megszakítja az áramot.

Ütésállósági és védelmi funkciók

A terheléskapcsolók általában viszonylag alacsony megszakítóképességgel rendelkeznek, és alkalmasak kis terhelésekre és túlterhelésmentes helyzetekre. Főleg az áramkörök nyitásának és zárásának szabályozására szolgálnak. Általában azonban nem rendelkeznek túlterhelés- vagy rövidzárlatvédelmi funkcióval olyan hibák esetén, mint a túlterhelés és a rövidzárlat.

A megszakító nagyobb megszakítóképességgel rendelkezik, és képes kezelni nagyobb áramokat és súlyosabb hibákat. Nemcsak megszakítja az áramkört, hanem túlterhelés- és rövidzárlatvédelmi funkcióval is rendelkezik, amely képes azonnal észlelni és lekapcsolni a hibás áramot.
