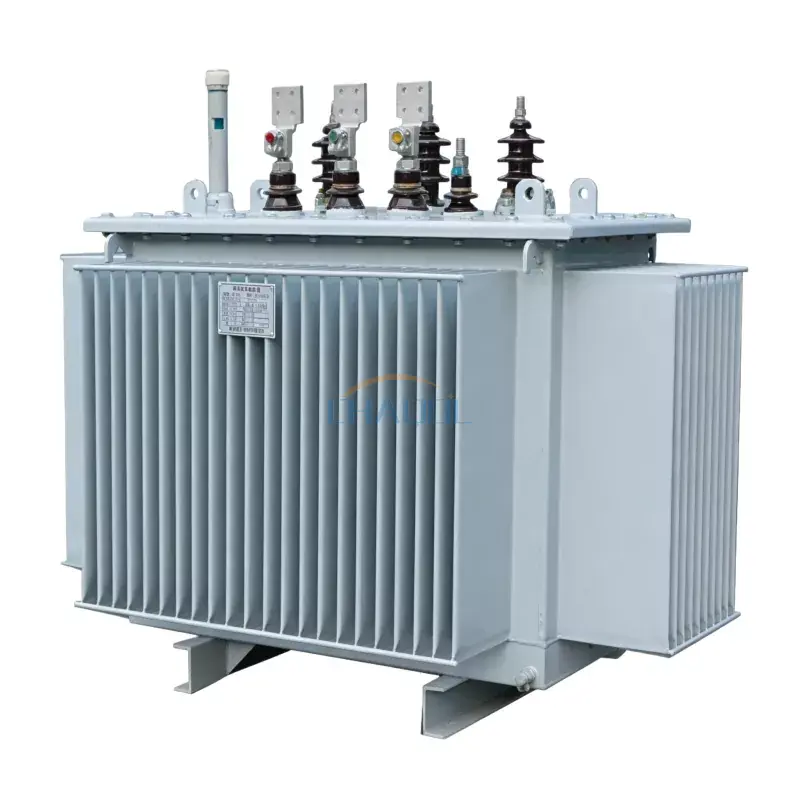

A11KV olajba merülő transzformátor(S11-M-(30-2500)) egy háromfázisú elosztó transzformátor, amelyet megbízható kültéri és beltéri áramelosztó hálózatokhoz terveztek. Teljesen zárt, olajba merülő szerkezettel rendelkezik, nagy hatékonyságú hűtési teljesítménnyel, amely biztosítja a stabil működést hosszú távú terhelési körülmények között.
Hidegen hengerelt szilíciumacél maggal és oxigénmentes réz tekercsekkel készült, erős rövidzárlati ellenállást, alacsony energiaveszteséget és kiváló feszültségszabályozási teljesítményt biztosít, így alkalmas ipari, közüzemi és infrastrukturális villamosenergia-rendszerekhez.
A modern hálózati rendszerekben a11KV olajba merülő transzformátorA költséghatékonyság és a működési megbízhatóság közötti egyensúly miatt széles körben választják, különösen a kültéri alállomásokon és az ipari áramhálózatokban.
Az S11 típusú 10/11KV olajbemerült transzformátor teljesítményparaméterei.
|
Névleges teljesítmény (kVA) |
Feszültségkombináció (kV) |
Üresjárati veszteség (W) |
Terhelési veszteség (W) |
Üresjárati áram (%) |
Rövidzárlati impedancia (%) |
|
|
magas nyomású |
alacsony nyomású |
|||||
|
30 |
6 6.3 10 10.5 11 |
0.4 |
100 |
630/600 |
2.3 |
4.0 |
|
50 |
130 |
910/870 |
2.0 |
|||
|
63 |
150 |
1090/1040 |
1.9 |
|||
|
80 |
180 |
1310/1250 |
1.9 |
|||
|
100 |
200 |
1580/1500 |
1.8 |
|||
|
125 |
240 |
1890/1800 |
1.7 |
|||
|
160 |
280 |
2310/2200 |
1.6 |
|||
|
200 |
340 |
2730/2600 |
1.5 |
|||
|
250 |
400 |
3200/3050 |
1.4 |
|||
|
315 |
480 |
3830/3650 |
1.4 |
|||
|
400 |
570 |
4520/4300 |
1.3 |
|||
|
500 |
680 |
5410/5100 |
1.2 |
|||
|
630 |
810 |
6200 |
1.1 |
4.5 |
||
|
800 |
980 |
7500 |
1.0 |
|||
|
1000 |
1150 |
10300 |
1.0 |
|||
|
1250 |
1360 |
12800 |
0.9 |
|||
|
1600 |
1640 |
14500 |
0.8 |
|||
|
2000 |
2280 |
17820 |
0.6 |
5.0 |
||
|
2500 |
2700 |
20700 |
0.6 |
|||
A szokásos piaci megoldásokhoz képest a11KV olajba merülő transzformátorkiegyensúlyozottabb teljesítményt kínál a hatékonyság, a tartósság és az életciklus-költség-szabályozás terén.
|
Összehasonlító elem |
S11 olajba merülő transzformátorunk |
Normál S9 transzformátor |
Száraz típusú transzformátor |
|
Alapanyag |
Hidegen hengerelt szilikon acél |
Közönséges szilikon acél |
Szilikon acél / epoxigyanta |
|
Energiavesztés |
Alacsonyabb üresjárati veszteség |
Nagyobb veszteség |
Közepes-nagy veszteség |
|
Hűtési módszer |
Olaj természetes hűtés |
Olajhűtés |
Léghűtés |
|
Élettartam |
Hosszú élettartam |
Közepes |
Közepes |
|
Karbantartás |
Alacsony karbantartási költség |
Közepes |
Magasabb karbantartási igény poros környezetben |
A11KV olajba merülő transzformátorszéles körben alkalmazzák vidéki elektromos hálózatokban, ipari gyárakban, bányászati üzemekben, kereskedelmi komplexumokban és közüzemi alállomásokon, ahol stabil feszültségátalakítás és folyamatos működés szükséges.
Q1: Mi a fő előnye az olajba merülő transzformátornak?
V: Jobb hűtési teljesítményt, nagyobb túlterhelési kapacitást és hosszabb élettartamot biztosít számos száraz típusú alternatívához képest.
2. kérdés: A 11KV olajmerítő transzformátor alkalmas kültéri használatra?
V: Igen, beltéri és kültéri alállomásokhoz egyaránt alkalmas, megfelelő telepítési védelemmel.
Q3: Milyen gyakran kell az olajat cserélni?
V: Normál üzemi körülmények között a transzformátorolaj sok évig kitarthat, de rendszeres tesztelés javasolt a gyakori csere helyett.
4. kérdés: Mitől hatékonyabb ez a modell, mint a régebbi transzformátorok?
V: Az S11 kialakítás csökkenti az üresjárati veszteségeket és javítja az energiahatékonyságot a régebbi S9 sorozatú modellekhez képest.
Q5: képes kezelni a nehéz ipari terheléseket?
V: Igen, a transzformátort nagy terhelésű ipari és közüzemi alkalmazásokhoz tervezték, erős rövidzárlati ellenállással.
