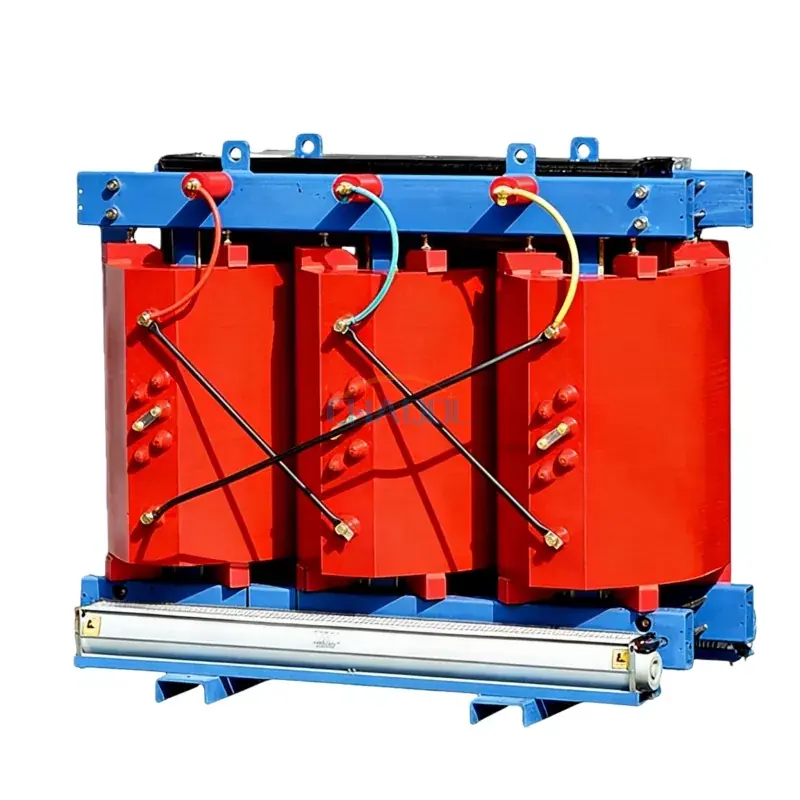

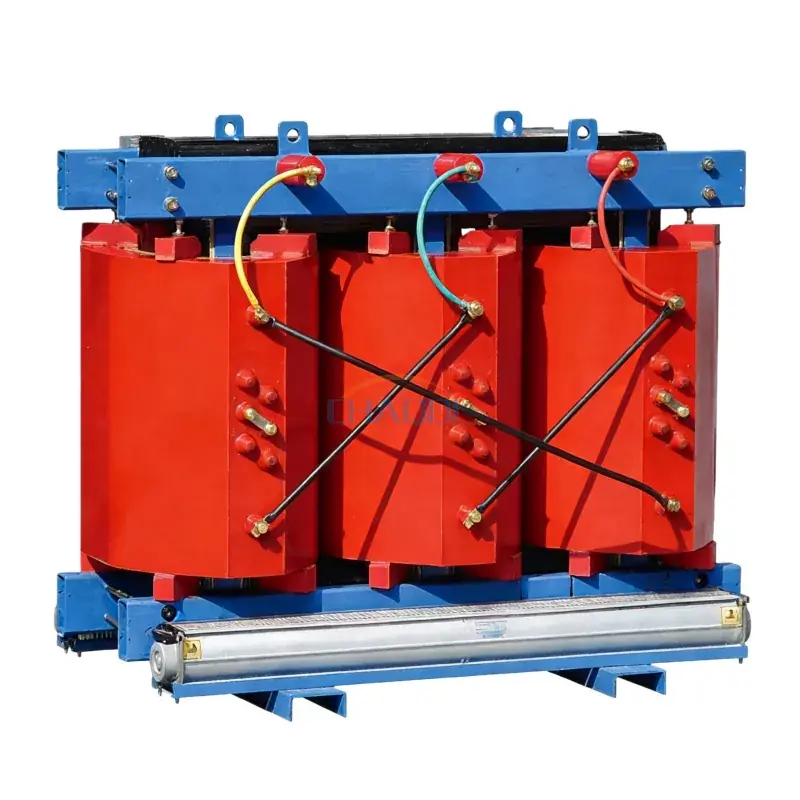

A10KV amorf ötvözet száraz típusú transzformátor(SBH15-H-(30-2500)/10) nem olajba merülő szigetelőszerkezettel készült, amely biztonságosabb működést, csökkentett tűzveszélyt és jobb környezeti teljesítményt biztosít. Fejlett amorf ötvözet magtechnológiát alkalmaz, amely jelentősen csökkenti az üresjárati veszteségeket és javítja az általános energiahatékonyságot a modern áramelosztó rendszerekben.
A hagyományos olajba merülő egységekhez képest a10KV amorf ötvözet száraz típusú transzformátorstabil teljesítményt nyújt olyan igényes környezetben, mint például kereskedelmi épületek, ipari üzemek, megújuló energiarendszerek és városi elektromos hálózatok, ahol a biztonság és az alacsony karbantartási igény kritikus.
Ennek szerkezeti kialakítása10KV amorf ötvözet száraz típusú transzformátorhatékony hőelvezetést és stabil mágneses teljesítményt tesz lehetővé, hosszú élettartamot és idővel csökkentett működési költségeket biztosítva.
|

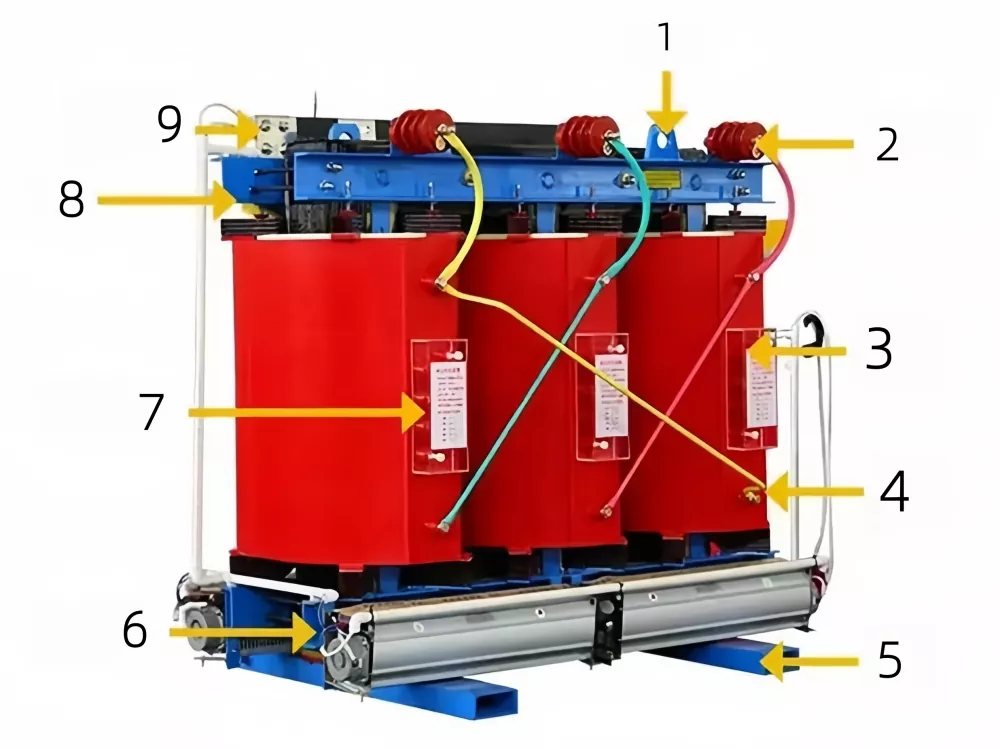

Sorozatszám |
Név |
|
1 |
Gyűrűk (torna) |
|
2 |
Nagyfeszültségű terminál |
|
3 |
Nagyfeszültségű csap csatlakozó |
|
4 |
Nagyfeszültségű összekötő rúd |
|
5 |
Bázis |
|
6 |
Földelő csavar |
|
7 |
Nagyfeszültségű csatlakozó |
|
8 |
Szorító alkatrészek |
|
9 |
Kisfeszültségű kimeneti réz gyűjtősín |
A teljesítmény a10KV amorf ötvözet száraz típusú transzformátorAlacsony veszteségű és nagy hatékonyságú elosztórendszerekhez optimalizálva. Az alábbi táblázat a főbb elektromos és mechanikai jellemzőket mutatja be a különböző teljesítménytartományokban.
|
Névleges teljesítmény (kVA) |
Névleges feszültség (kV) |
Üresjárati áram (%) |
Veszteség (W) |
Impedancia feszültség (%) |
Méretek (mm) Hosszúság * Szélesség * Magasság |
||
|
Magas nyomás |
Alacsony nyomás |
Nincs terhelés |
Terhelés |
Terhelés |
|||
|
30 |
20±2*2,5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
Ez10KV amorf ötvözet száraz típusú transzformátorszéles körben használják az ipari áramelosztásban, metrórendszerekben, kereskedelmi komplexumokban, kórházakban, adatközpontokban és megújuló energia alállomásokban. Száraz szerkezete különösen alkalmassá teszi a magas tűzbiztonsági előírásokat és a folyamatos üzembiztonságot igénylő környezetekhez.
Az optimalizált maganyagnak és a fejlett hűtési kialakításnak köszönhetően a10KV amorf ötvözet száraz típusú transzformátorjelentősen csökkenti az energiaveszteséget, miközben fenntartja a stabil kimeneti feszültséget. Ez egy hosszú távú költséghatékony megoldás az energiahatékonyságra és a fenntartható energiainfrastruktúrára összpontosító projektekhez.
Ha összehasonlítjuk a10KV amorf ötvözet száraz típusú transzformátora szabványos piaci alternatívákkal több kulcsfontosságú különbség válik nyilvánvalóvá a hatékonyságban, a tartósságban és az életciklus-költségben.
|
Összehasonlító elem |
Amorf ötvözetből készült száraz típusú transzformátorunk |
Hagyományos szilikon acél száraz transzformátor |
Olajba merülő transzformátor (közös piaci típus) |
|
Alapanyag |
Amorf ötvözet alacsony veszteségű mag |
Szilikon acél mag |
Szilikon acél mag |
|
Energiavesztés |
Nagyon alacsony üresjárati veszteség |
Közepes veszteség |
Nagyobb veszteség |
|
Biztonság |
Olajmentes, tűzálló kivitel |
Száraz típus, közepes biztonság |
Olajszivárgás és tűzveszély |
|
Karbantartás |
Alacsony karbantartás |
Közepes karbantartás |
Magas karbantartás |
|
Élettartam |
Hosszú élettartam |
Közepes |
Közepes |
1. kérdés: Mitől hatékonyabb az amorf ötvözetből készült transzformátor?
V: Az amorf magszerkezet jelentősen csökkenti a hiszterézis veszteséget, ami alacsonyabb üresjárati energiafogyasztást eredményez a hagyományos transzformátormagokhoz képest.
Q2: Ez a transzformátor alkalmas beltéri telepítésre?
V: Igen, a száraz típusú kialakítás kifejezetten beltéri környezetekhez, például alállomásokhoz, kereskedelmi épületekhez és ipari létesítményekhez készült.
Q3: Milyen gyakran igényel karbantartást a transzformátor?
V: A karbantartási igény minimális a szigetelőolaj hiánya és a száraz szigetelőrendszer stabil szerkezete miatt.
4. kérdés: Mi a fő előnye az olajba merülő transzformátorokhoz képest?
V: Kiküszöböli a tűz- és szivárgásveszélyt, miközben jobb környezeti kompatibilitást és egyszerűbb telepítést kínál.
Q5: Képes kezelni a túlterhelési körülményeket?
V: Igen, az egység támogatja a kényszerített léghűtést, amely lehetővé teszi az ideiglenes túlterhelést akár 50%-ig a konfigurációtól függően.
