Cikk összefoglaló: A Magáram-transzformátoron keresztülpraktikus módot biztosít a váltakozó áram mérésére és az áramkör védelmére anélkül, hogy a mérőműszereket közvetlenül nagyáramú vezetékekhez csatlakoztatná.Anqiang hatalomfejleszti az LMZC-10 sorozatot áramelosztási alkalmazásokhoz, beleértve a középfeszültségű kapcsolóberendezéseket, mérőpaneleket, RMU-t, GIS-t, kompakt alállomásokat és ipari áramellátó rendszereket. A toroid szilikon acél maggal, réz szekunder tekercseléssel, epoxigyanta szigeteléssel és kompakt felépítéssel ezt a transzformátort stabil árammintavételre és megbízható, hosszú távú működésre tervezték.
Tartalomjegyzék
- Mi az az átmenő magáram-transzformátor?
- Hogyan működik az átmenő magáram-transzformátor?
- Mi az a szerkezeti tervezés?
- Mely műszaki paraméterek számítanak leginkább?
- Hol használnak átmenő magáram-transzformátort?
- Melyek a fő teljesítményelőnyök?
- Hogyan válasszuk ki a megfelelő modellt?
- Milyen telepítési gyakorlatokat kell követni?
- Gyakran Ismételt Kérdések
- Következtetés

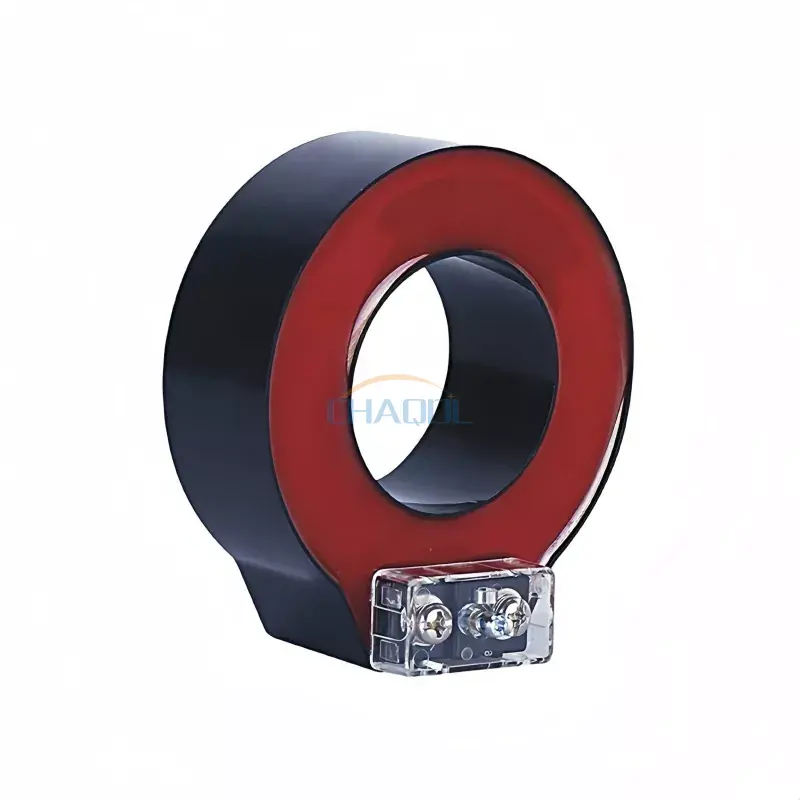

Mi az az átmenő magáram-transzformátor?
A Through Core Current Transformer egy elektromos műszertranszformátor, amelyet arra terveztek, hogy a nagy primer áramot alacsonyabb, szabványosított szekunder árammá alakítsa, amelyet biztonságosan használhatnak mérőműszerek, mérők és védőrelék. Ahelyett, hogy a mérőáramkört közvetlenül a nagyáramú vezetőhöz csatlakoztatná, a primer kábel vagy gyűjtősín áthalad a transzformátor magján.
Az Anqiang Power LMZC-10 sorozatát 35 kV alatti üzemi feszültségű váltakozó áramú rendszerekhez tervezték. A projekt követelményeinek megfelelően konfigurálható olyan alkalmazásokhoz, amelyek 10 kV, 24 kV és 35 kV feszültségszinttel rendelkeznek. Felépítése alkalmas olyan alkalmazásokra, ahol elengedhetetlen a megbízható árammintavétel, mérés és relévédelem.
A hagyományos transzformátoroktól eltérően, amelyeknek lehet dedikált primer tekercselése, az átmenőmagos kialakítás a magon áthaladó vezetőt használja elsődleges fordulatként. Ez a konstrukció kompakt megoldást jelenthet az elektromos elosztó berendezésekhez, miközben leegyszerűsíti a megfelelő rendszerekbe való beépítést.
Hogyan működik az átmenő magáram-transzformátor?
A működési elv az elektromágneses indukción alapul. Amikor váltakozó áram folyik át a primer vezetőn, mágneses teret hoz létre a vezető körül. A mágneses fluxus áthalad a transzformátor magján, és arányos áramot indukál a szekunder tekercsben.
A keletkező szekunder áramot általában szabványosítják a mérő- vagy védőberendezéshez való csatlakoztatáshoz. Az LMZC-10 esetében a szekunder áram 5A és 1A, a kiválasztott konfigurációtól függően.
Az alapvető működési folyamat a következőképpen foglalható össze:
- Az elsődleges kábel vagy gyűjtősín viszi a rendszer áramát.
- A primer vezető áthalad a mágneses magon.
- A váltakozó áram mágneses fluxust hoz létre a magon belül.
- A szekunder tekercs reagál a mágneses fluxusra.
- Csökkentett szekunder áram kerül a mérő- vagy védőáramkörbe.
- A csatlakoztatott berendezés a jelet figyelésre, mérésre vagy védelmi funkciókra használja.
Ez az elrendezés elválasztja a mérőáramkört a primer áramvezetőtől, így sok elosztó alkalmazásban praktikusabb az áramfigyelés.
Mi az a szerkezeti tervezés?
A transzformátor felépítése közvetlen hatással van a mérési stabilitásra, a szigetelési teljesítményre, a környezeti ellenállásra és az élettartamra. Az LMZC-10 toroid szilíciumacél magot használ epoxigyanta öntvényszigeteléssel kombinálva.
Mag és mágneses áramkör
A toroid szilícium acél mag biztosítja az elektromágneses indukcióhoz szükséges mágneses utat. A megfelelően megtervezett mágneses áramkör segít fenntartani az áramátalakítási jellemzők stabilitását és támogatja a megbízható mérési teljesítményt.
Elsődleges karmester
A magon áthaladó primer vezető egyfordulatú primer tekercsként működik. Ez az elrendezés lehetővé teszi, hogy a transzformátor megmérje a meglévő kábelen vagy gyűjtősínen átfolyó áramot anélkül, hogy hagyományos többfordulatú primer tekercsre lenne szükség.
Másodlagos tekercselés
A szekunder tekercs nagy vezetőképességű rézhuzalt használ, hogy stabil kimeneti áramot állítson elő a csatlakoztatott mérők és védelmi eszközök számára. A szekunder áramkört helyesen kell csatlakoztatni és kezelni a berendezés kialakításának és a vonatkozó elektromos biztonsági eljárásoknak megfelelően.
Szigetelés és ház
A termék epoxigyanta szigetelést és égésgátló ABS házat használ. A lezárt, átlátszó csatlakozófedelet úgy tervezték, hogy javítsa a csatlakozási terület láthatóságát, miközben támogatja a biztonságosabb vezetékezést és karbantartási munkákat.
Mely műszaki paraméterek számítanak leginkább?
Az áramváltó kiválasztásához többre van szükség, mint a névleges áram egyszerű összeegyeztetésére. A mérnököknek együtt kell értékelniük az elektromos rendszert, a mérés célját, a beépítési méreteket, a pontossági követelményeket és a védelmi követelményeket.
| Paraméter | LMZC-10 Referencia | Miért számít |
|---|---|---|
| Termékmodell | LMZC-10 | Azonosítja az alkalmazandó termékkonfigurációt |
| Névleges frekvencia | 50/60Hz | Megfelel a váltakozó áramú táprendszer általános frekvenciáinak |
| Szekunder áram | 1A / 5A | Meghatározza a csatlakoztatott berendezéssel való kompatibilitást |
| Anyag | Lángálló ABS | Támogatja a mechanikai védelmet és az elektromos biztonságot |
| Mag | Toroid szilikon acél | Mágneses utat biztosít az áramátalakításhoz |
| Szigetelés | Epoxigyanta öntés | Javítja a szigetelést és a környezeti ellenállást |
| Alkalmazható rendszerfeszültség | 35kV alatt | Meghatározza a tervezett elektromos alkalmazási tartományt |
Gondosan mérlegelni kell a pontossági osztályt és a névleges terhelést is. A különböző alkalmazásokhoz szükség lehet mérőáram-transzformátorra, védőáram-transzformátorra vagy kettős tekercses konfigurációra. A szükséges primer áramtartományt a tényleges működési feltételekhez kell igazítani, nem pedig kizárólag a lehetséges maximális áramerősségből kell kiválasztani.
Hol használnak átmenő magáram-transzformátort?
A kompakt szerkezet és a közvetlen vezeték-átmenő mag elrendezés teszi ezt a transzformátortípust alkalmassá számos elektromos mérési és védelmi alkalmazásra.
- Áramelosztó szekrények:Támogatja az árammérést és -felügyeletet az elosztóberendezéseken belül.
- Adagoló panelek:Áramjeleket biztosít az elektromos mérőrendszerekhez.
- Középfeszültségű kapcsolóberendezések:Integrálható megfelelő GIS, RMU és kapcsolóberendezés konfigurációkba.
- Alállomások:Támogatja az áram mintavételezési és relévédelmi funkciókat.
- Ipari automatizálás:Lehetővé teszi az elektromos felügyeletet az ipari teljesítményszabályozó rendszerekben.
- Megújuló energia rendszerek:Támogathatja az áramfelügyeletet, ha az elektromos tervezés és a transzformátor specifikációi kompatibilisek.
- Utólagos felújítási projektek:A megfelelő osztott magos konfiguráció leegyszerűsítheti a meglévő vezetékek körüli telepítést, ahol a rendszer kialakítása ezt lehetővé teszi.
Utólagos beépítési munkáknál a beépítési feltételeket a kiválasztás előtt értékelni kell. A mag ablakának, a vezeték méretének, a névleges áramerősségnek, a szigetelési követelményeknek és a rendelkezésre álló beépítési helynek meg kell felelnie a tényleges rendszernek.
Melyek a fő teljesítményelőnyök?
Kompakt integráció
A gyűrűs szerkezet lehetővé teszi, hogy a primer vezető áthaladjon a magon, így kompakt mérési elrendezés jön létre az elektromos szekrényekhez és kapcsolóberendezésekhez.
Stabil árammérés
A toroid szilikonacél mag és a réz szekunder tekercs úgy lett kialakítva, hogy stabil áramátalakítási karakterisztikát biztosítson mérési és védelmi alkalmazásokhoz.
Szigetelésvédelem
Az epoxigyanta öntvény elektromos szigetelést biztosít, és hozzájárul a nedvességgel, porral és mechanikai környezeti igénybevételekkel szembeni ellenálláshoz.
Rugalmas alkalmazás
A sorozat különböző primer áramtartományokhoz és pontossági követelményekhez konfigurálható. A termékválasztás tehát azon alapulhat, hogy az alkalmazás mérésre, védelemre vagy kombinált funkciókra összpontosít.
Csökkentett telepítési bonyolultság
Ahol az alkalmazandó transzformátor konfiguráció és a rendszer feltételei ezt lehetővé teszik, az átmenő vagy osztott magos elrendezés csökkentheti az árammérés meglévő elektromos infrastruktúrába történő integrálásához szükséges munkát.
Hogyan válasszuk ki a megfelelő modellt?
A megbízható kiválasztási folyamat nem a transzformátor fizikai megjelenésével, hanem az elektromos rendszerrel kezdődik. A megrendelés feladása előtt a mérnököknek és a beszerzési csapatoknak meg kell erősíteniük a következő információkat:
- Elsődleges áram:Határozza meg a vezető névleges és várható üzemi áramát.
- Rendszerfeszültség:Győződjön meg arról, hogy a transzformátor megfelel a tervezett feszültségszintnek.
- Frekvencia:Ellenőrizze, hogy az alkalmazás 50 Hz-es vagy 60 Hz-es működést használ-e.
- Másodlagos kimenet:Válasszon 1A vagy 5A-t a csatlakoztatott mérőműszertől, relétől vagy felügyeleti berendezéstől függően.
- Pontossági osztály:Határozza meg a pontossági követelményt aszerint, hogy a transzformátort mérésre, mérésre vagy védelemre használják.
- Teher:Ellenőrizze a szekunder áramkör szükséges VA besorolását.
- Alapablak:Győződjön meg arról, hogy az elsődleges kábel vagy gyűjtősín fizikailag át tud haladni a magon.
- Telepítési környezet:Erősítse meg a beltéri/kültéri feltételeket, a hőmérsékletet, a páratartalmat, a szennyezést és a ház elérhető védelmét.
Nagyobb elektromos projekteknél ezeket a paramétereket a teljes védelmi és mérési tervvel együtt felül kell vizsgálni. A helyesen megválasztott áramváltó segít megelőzni a transzformátor és az alsó felügyeleti berendezés közötti összeférhetetlenséget.
Milyen telepítési gyakorlatokat kell követni?
A helyes telepítés elengedhetetlen mind az elektromos biztonság, mind a mérési teljesítmény szempontjából. A primer vezetőnek át kell haladnia a mag közepén, ahogy azt a termék kialakítása előírja, segítve ezzel a tervezett mágneses fluxus eloszlását.
- Telepítés előtt ellenőrizze a transzformátor névleges értékét.
- Ellenőrizze, hogy az elsődleges vezeték megfelelően illeszkedik-e a mag ablakán.
- Tartsa a vezetéket megfelelően a magon belül.
- Győződjön meg arról, hogy a másodlagos kivezetések megfelelően vannak csatlakoztatva.
- Kövesse a másodlagos földelésre vonatkozó követelményeket.
- Ne működtesse az áramváltó másodlagos áramkörét nem biztonságos szakadási állapotban.
- Szükség esetén használjon megfelelő szigetelt rögzítőelemeket.
- Az ütemezett karbantartás során ellenőrizze a kapcsokat és a szigetelést.
Az elektromos szerelést mindig szakképzett személyzetnek kell elvégeznie a vonatkozó helyi előírások, a rendszerrajzok és a gyártó utasításai szerint.
Gyakran Ismételt Kérdések
Mi az átmenő magáram-transzformátor elsődleges célja?
Elsődleges célja, hogy a nagy váltakozó áramot alacsonyabb szekunder árammá alakítsa, amely mérésre, mérésre, felügyeletre és relévédelemre használható.
Milyen szekunder áram opciók állnak rendelkezésre az LMZC-10-hez?
Az LMZC-10 termékinformáció 1A és 5A szekunder áram opciókat sorol fel. A megfelelő opció a csatlakoztatott mérő- vagy védőberendezés követelményeitől függ.
Milyen feszültségtartományra tervezték a transzformátort?
Az LMZC-10 35 kV alatti üzemi feszültségű váltakozó áramú áramellátó rendszerekhez készült, és testreszabható olyan alkalmazásokhoz, mint a 10 kV, 24 kV és 35 kV a projekt követelményeinek megfelelően.
Használható-e az átmenő mag kialakítása utólagos beépítési alkalmazásokhoz?
Igen. A megfelelő átmenő vagy osztott magos konfiguráció hasznos lehet utólagos felszerelési és karbantartási projekteknél, mivel a primer vezető áthaladhat a transzformátoron anélkül, hogy hagyományos, dedikált primer tekercsre lenne szükség. A tényleges telepítés megvalósíthatósága az adott rendszerkonfigurációtól függ.
Milyen anyagokat használnak az LMZC-10 konstrukcióhoz?
A transzformátor toroid szilíciumacél magot, nagy vezetőképességű réz szekunder tekercset, epoxigyanta öntvényszigetelést és égésgátló ABS házat használ.
A termék alkalmas kültéri telepítésre?
A hivatkozott termékinformációk főként beltéri alkalmazásokat írnak le. A kültéri használatot ezért a burkolat, a környezeti feltételek, a szigetelési követelmények és a projektspecifikus konfiguráció alapján kell értékelni.
Következtetés
A Through Core Current Transformer praktikus megközelítést kínál az áramméréshez és az áramelosztó rendszerek védelméhez azáltal, hogy a primer kábelt vagy a gyűjtősínt használják elsődleges vezetőként a mágneses magon keresztül. A kapcsolóberendezéseket, elosztószekrényeket, mérőpaneleket, alállomásokat és ipari áramellátó rendszereket érintő alkalmazásoknál elengedhetetlen a primer áram, a feszültség, a frekvencia, a szekunder kimenet, a pontosság, a terhelés és a telepítési méretek gondos összehangolása.
Az Anqiang Power LMZC-10 egy toroid szilíciumacél magot, réz szekunder tekercset, epoxigyanta szigetelést és kompakt házat kombinál a megbízható árammintavételt és védelmet igénylő alkalmazásokhoz. Ha áramváltót választ új telepítéshez, utólagos felszerelési projekthez vagy testreszabott áramelosztó rendszerhez, tekintse át a magáram-transzformátor specifikációit éslépjen kapcsolatba velünknévleges áramerősségével, feszültségszintjével, pontossági osztályával, szekunder áramával és telepítési követelményeivel, hogy megvitassák a megfelelő megoldást.
