Hogyan működik az átmenő magáram-transzformátor?

Absztrakt: Magáramváltókon keresztülkritikus eszközök az elektromos rendszerekben, lehetővé téve az áram pontos mérését a felügyelethez, a védelemhez és a vezérléshez. Ez a cikk feltárja működési elveiket, előnyeiket, telepítési szempontjaikat és az ügyfelek gyakori aggályait, segítve a mérnököket és a létesítményvezetőket megalapozott döntések meghozatalában.

Tartalomjegyzék

• Mi az az átmenő magáram-transzformátor?
• A magáram-transzformátorok működési elve
• Főbb előnyök
• Telepítési szempontok
• Tipikus alkalmazások
• Gyakori problémák és hibaelhárítás
• GYIK

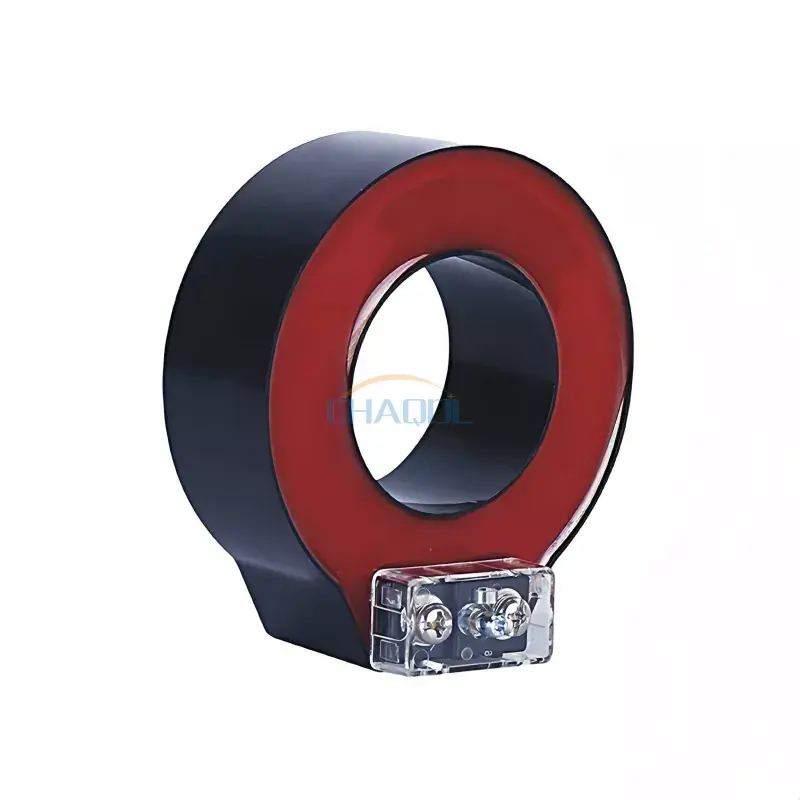

Mi az az átmenő magáram-transzformátor?

A Magáram-transzformátoron (TCCT) keresztülegy elektromos eszköz, amelyet a váltóáram (AC) mérésére terveztek úgy, hogy a primer áramkör áramával arányos csökkentett áramot állítanak elő. Az ablak típusú vagy osztott magos transzformátorokkal ellentétben a vezető közvetlenül a TCCT magján halad át, ami kompakt kialakítást és pontos mérést tesz lehetővé.

• Az elsődleges vezető közvetlenül áthalad a magon
• A másodlagos tekercs csökkentett áramot biztosít a méréshez
• Védelmi relékhez, mérőkhöz és felügyeleti rendszerekhez használják

A magáram-transzformátorok működési elve

A TCCT az alapján működikelektromágneses indukció. A primer vezető a rajta átfolyó árammal arányos mágneses teret hoz létre. Ez a mágneses mező áramot indukál a szekunder tekercsben, amely azután biztonságosan mérhető műszerekkel anélkül, hogy nagyfeszültségnek lenne kitéve.

Főbb előnyök

• Kompakt kialakítás:Könnyen illeszkedik a kapcsolóberendezésekbe és a panelekbe.
• Nagy pontosságú:Megbízható mérések védőrelékhez és mérőeszközökhöz.
• Tartós:Robusztus felépítés a hosszú távú működéshez ipari környezetben.
• Könnyű karbantartás:Minimális szervizelés szükséges az egyszerű felépítésnek köszönhetően.

Telepítési szempontok

A megfelelő telepítés biztosítja a TCCT optimális teljesítményét. A legfontosabb tényezők a következők:

1. A mérési hibák elkerülése érdekében ügyeljen arra, hogy a primer vezető a mag közepén legyen.
2. A pontos leolvasás érdekében ellenőrizze a megfelelő másodlagos vezetékeket és polaritást.
3. Tartsa be a megfelelő szigetelési távolságot az elektromos veszélyek elkerülése érdekében.
4. Vegye figyelembe a környezeti feltételeket: a hőmérséklet, a páratartalom és a vibráció befolyásolhatja a teljesítményt.

A konkrét telepítési útmutatókhoz és biztonsági ajánlásokhoz az Anqiang Power részletes kézikönyveket biztosít minden TCCT-modellhez.

Tipikus alkalmazások

• Energiamérés ipari és kereskedelmi létesítményekben
• Kapcsolóberendezések és transzformátorok áramfigyelése
• Védőrelé áramkörök alállomásokon
• Integráció SCADA rendszerekbe a távfelügyelethez

Gyakori problémák és hibaelhárítás

Még a jó minőségű TCCT-k is működési problémákba ütközhetnek. A gyakori problémák a következők:

• Helytelen kimeneti arány:Gyakran másodlagos vezetékezési hibák vagy helytelen magválasztás okozza.
• Túlmelegedés:Általában túlzott primer áram vagy rossz szellőzés miatt.
• Mágneses telítettség:Torzíthatja a méréseket nagyáramú alkalmazásokban.
• Mechanikai sérülések:A fizikai ütések vagy a vibráció befolyásolhatja a mag beállítását.

A hibaelhárítás általában magában foglalja a vezetékek ellenőrzését, a szigetelési sérülések ellenőrzését, valamint annak ellenőrzését, hogy az eszköz az adott alkalmazáshoz megfelelően minősített-e.

GYIK

• K: A TCCT mérheti az AC és DC áramot is?
  V: Nem, az átmenőáram-transzformátorokat csak váltakozó áramú mérésre tervezték, mivel elektromágneses indukcióra támaszkodnak.
• K: Hogyan válasszam ki a megfelelő TCCT-t az alkalmazásomhoz?
  V: Vegye figyelembe az elsődleges áramerősséget, a pontossági osztályt, a szigetelési szintet és a környezeti feltételeket.
• K: Az átmenő CT-k karbantartásmentesek?
  V: Minimális karbantartást igényelnek, főként a fizikai sérülések és a vezetékek épségének ellenőrzését.
• K: Miben különbözik az Anqiang Power TCCT-je?
  V: Az Anqiang Power a precíziós gyártást, a tartósságot és az összetett telepítések támogatását helyezi előtérbe.

Az átmenőáram-transzformátorok nélkülözhetetlenek a modern elektromos rendszerekben, pontos mérési, védelmi és felügyeleti képességeket biztosítva. Elveik, telepítésük és közös aggályaik megértésével a mérnökök megbízható működést biztosíthatnak minden alkalmazásban.

Kiváló minőségű magáram-transzformátorokért és személyre szabott műszaki támogatásért látogasson el ideAnqiang hatalomvagylépjen kapcsolatba velünkhogy megvitassák igényeit és szakértői útmutatást kapjanak.
