40.5KV kültéri leválasztó kapcsoló

Model:GW5-40.5

Az Anqiang Power önállóan fejlesztett 40,5 KV-os kültéri leválasztó kapcsolója kétoszlopos, vízszintes áttöréses, középre nyíló típusú, és felszerelhető földelő kapcsolókkal egyik vagy mindkét oldalon. Ez egy kültéri nagyfeszültségű eszköz, amely alkalmas AC 50 Hz-es alkalmazásokhoz, 40,5 KV, 72,5 KV és 126 KV névleges feszültséggel. Testreszabhatjuk a rajzok vagy az ügyfél igényei szerint.

Kérdés küldése

termékleírás

A GW5 sorozat40.5KV kültéri leválasztó kapcsolóközép- és nagyfeszültségű átviteli és elosztó hálózatokhoz készült, amelyek AC 50Hz-es feltételek mellett működnek. Széles körben használják alállomásokban és erőművekben az áramkörök biztonságos leválasztására feszültség alatt, terhelőáram nélkül. A szerkezet kétoszlopos vízszintes V-típusú nyitómechanizmust alkalmaz, amely stabil elektromos távolságot és erős mechanikai megbízhatóságot biztosít zord kültéri környezetben.

A hagyományos leválasztó kapcsolókhoz képest ez40.5KV kültéri leválasztó kapcsolójavított szélellenállást, fokozott szennyezés elleni teljesítményt és stabilabb érintkezési rendszert biztosít, így alkalmas a hosszú távú működésre a tengerparti, sivatagi és magas páratartalmú területeken.

Főbb tervezési jellemzők

Kétoszlopos V-alakú vízszintes nyitószerkezet a jobb stabilitás érdekében
Moduláris oszlop kialakítás nagy szilárdságú porcelán vagy kompozit szigetelőkkel
Támogatja a kézi és motoros üzemmódokat
Opcionális földelési konfigurációk: nem földelt, egyszeres földelés, kettős földelés
Mechanikus reteszelő rendszer a főlapát és a földelőlap között a biztonság érdekében
Fokozott korrózióállóság a hosszú távú kültéri használatra

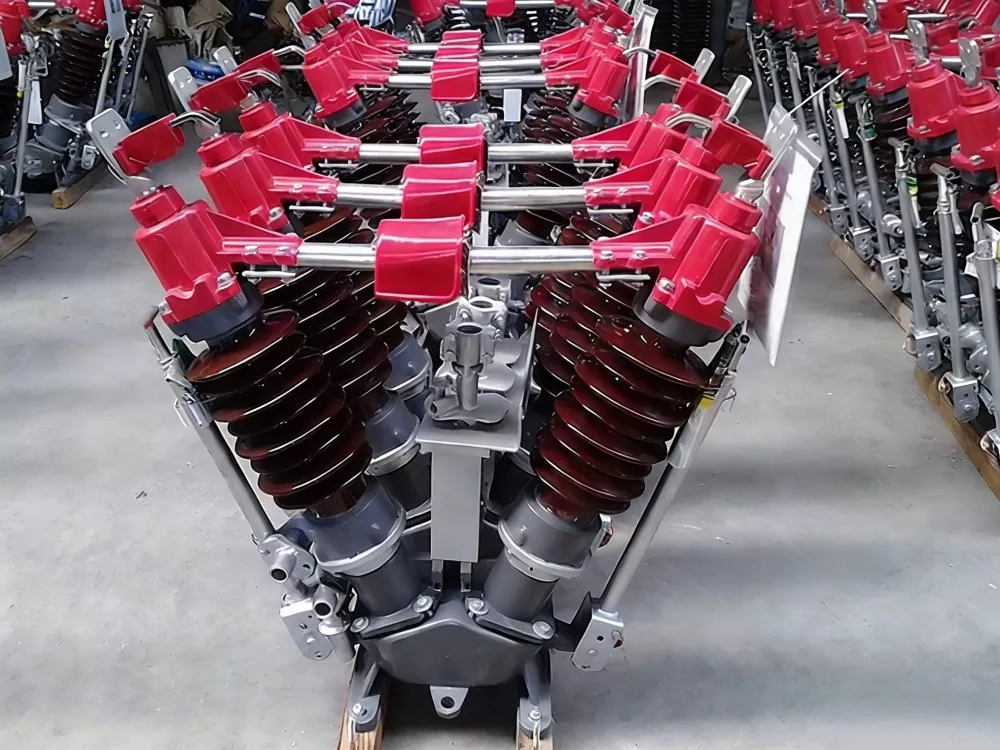

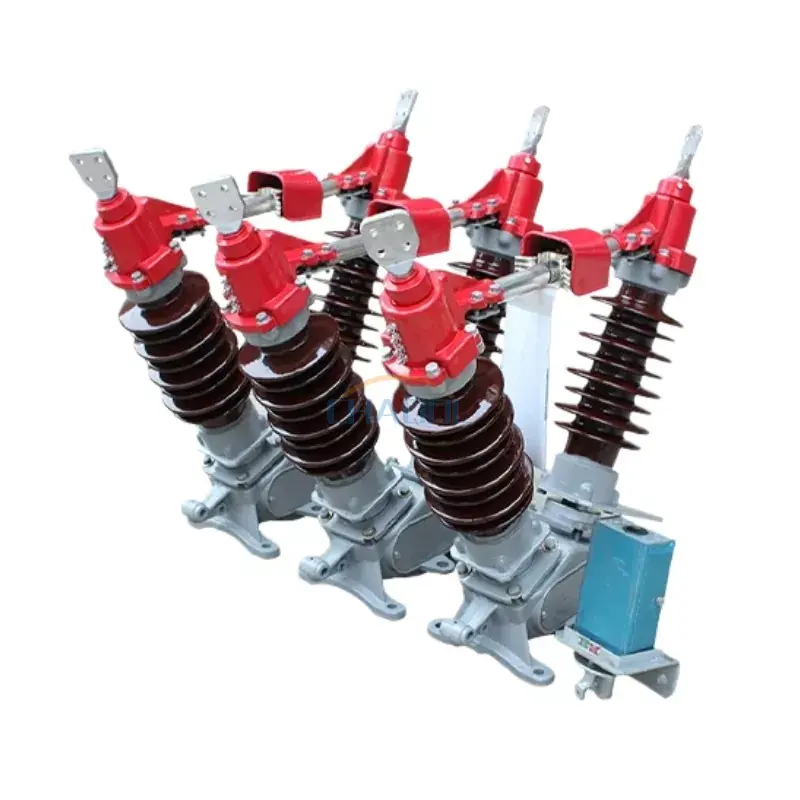

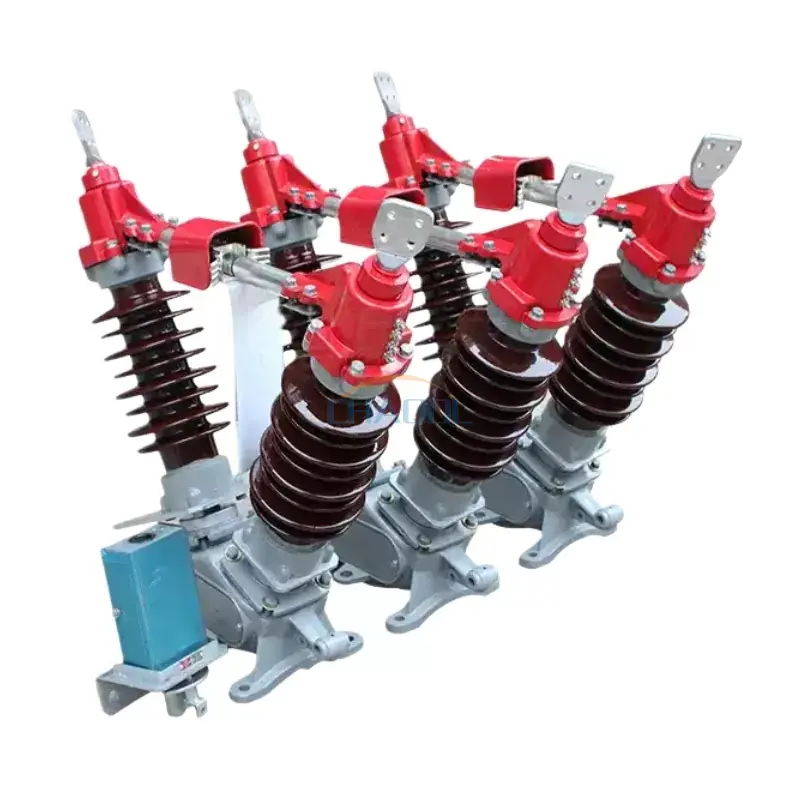

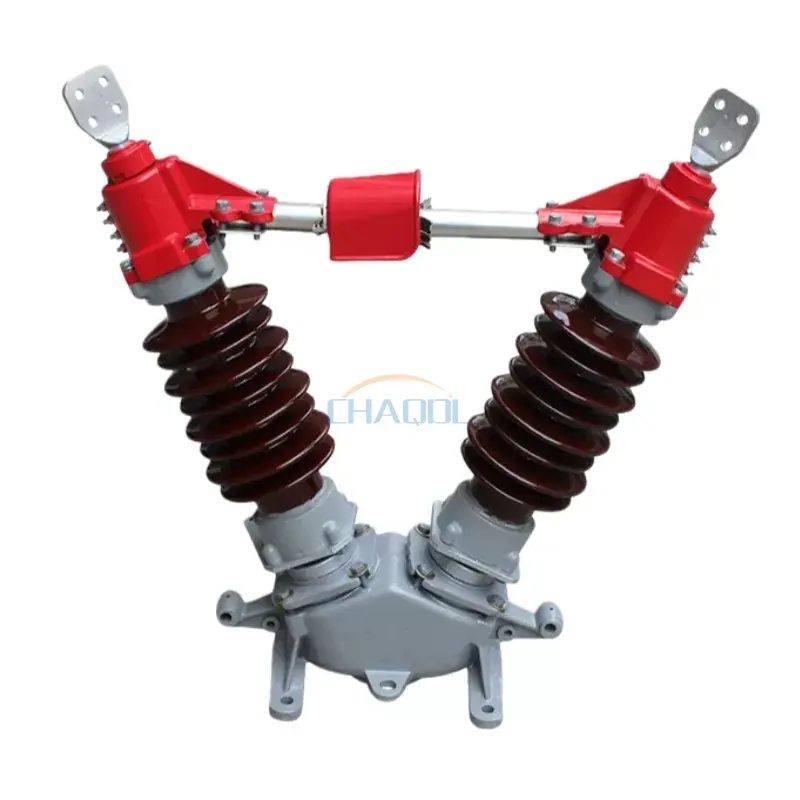

Valóságos termékfotók

40.5KV Outdoor Disconnecting Switch

Műszaki paraméterek

Projekt neve			Paraméter értéke
Névleges feszültség			40.5KV	72.5KV			126KV
Névleges szigetelési szint	1 perces tápfrekvencia-ellenállási feszültség		95/115 KV	140/160 KV			230/245KV
	Villámimpulzus-álló feszültség		185/215 KV	325/375 KV			550/630 KV
Névleges frekvencia			50 Hz
Névleges áram			630/1250A	1600A			2000A
Névleges rövidzárlati időtartam			4/2s
Névleges terminál mechanikai terhelés	Vízszintes hosszirányú terhelés		750N	1000N
	Vízszintes oldalirányú terhelés		500N	750N
	Függőleges erő		750N	1000N
Kúszótávolság			1013/1256 mm	1813/2248mm
Mechanikai élettartam			2000 alkalommal
Kézi működtetésű mechanizmus			CS17, CS17G
Motoros működtető mechanizmus		Modell	CJ5/CJ6
		Motor feszültség	AC220/380, DC220
		Vezérlőáramkör feszültsége	AC220, DC220
		Nyitási idő (a megszakítóé)	6±1s
A termék súlya		Nincs földelve	360 kg		500 kg	800 kg
		Egyetlen földelés	390 kg		560 kg	900 kg
		Dupla földelés	430 kg		620 kg	1000 kg

A termék méreteinek diagramja

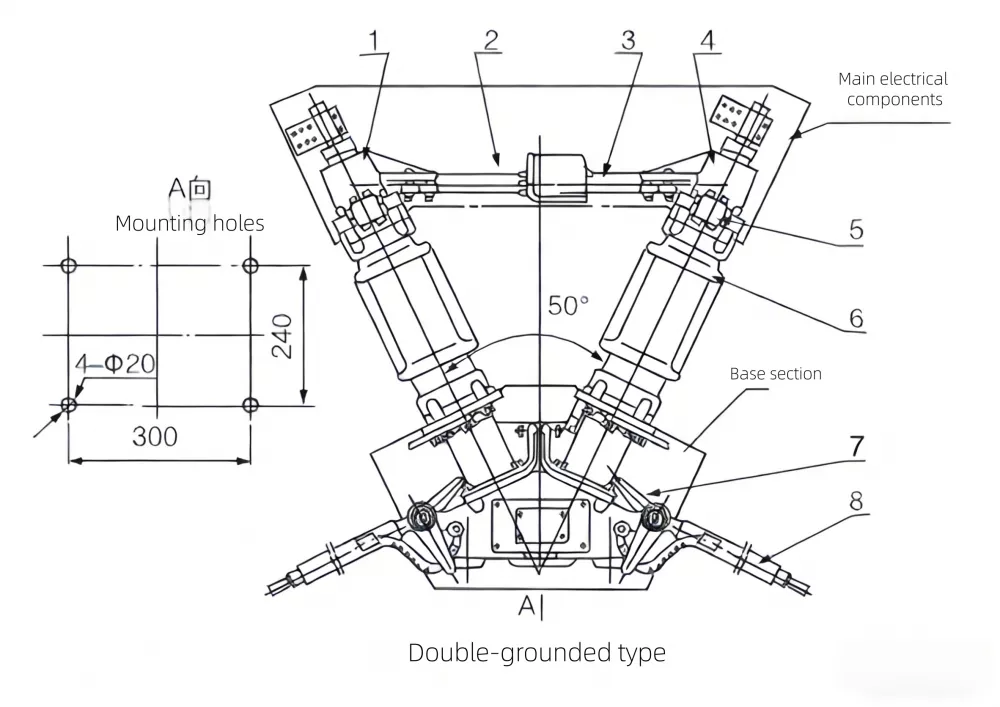

GW5-40,5KV kültéri leválasztó kapcsoló méretdiagramja

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Sorkapocs
2. Fő kapcsolattartó
3. Fő érintkező ujj
4. Sorkapocs
5. Földelő érintkező ujj
6. Poszt szigetelő
7. Határlemez
8. Földelő kapcsoló

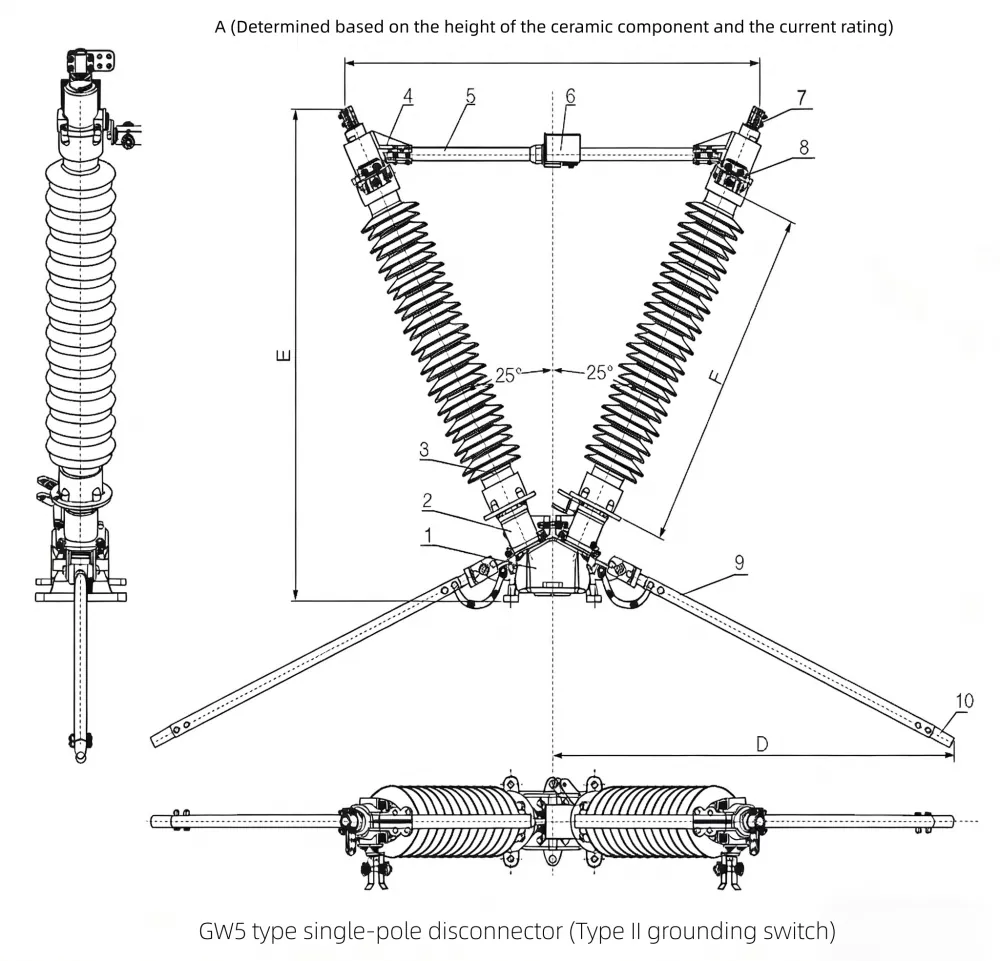

GW5-126 kültéri megszakító kapcsoló méret diagramja

Outdoor High Voltage Disconnect Switch Diagram

1. Alap
2. Támogatás
3. Szigetelő oszlop
4. Sorkapocs
5. Kerek tengelyű vezetőrúd
6. Négyszögletes tengelyű vezetőrúd
7. Kapocsbilincs
8. Földelőkapcsoló állóérintkező
9. Földelőkapcsoló alumínium cső
10. Földelőkapcsoló érintkező

Összehasonlítás hasonló termékekkel

Értékelési tétel	GW5 40.5KV kültéri leválasztó kapcsolónk	Hagyományos versenytárs modell
Szerkezeti stabilitás	Kétoszlopos V-típusú megerősített kivitel, nagyobb szélállósággal	Egyoszlopos szerkezet, alacsonyabb mechanikai stabilitás
Kapcsolattartási teljesítmény	Ezüstözött érintkező ujjak, optimalizált nyomáseloszlás	Szabványos réz érintkezők, gyorsabb kopás
Kültéri tartósság	Korróziógátló bevonat + megerősített szigetelő rendszer	Alapbevonat, korlátozott parti teljesítmény
Működési rugalmasság	Támogatja a kézi + motoros működést reteszvédelemmel	Többnyire csak kézi működtetéssel
Fenntartási költség	Alacsony a hosszú mechanikai élettartam miatt (2000 ciklus)	Magasabb karbantartási gyakoriság

Alkalmazási forgatókönyvek

A40.5KV kültéri leválasztó kapcsolószéles körben alkalmazzák:

Nagyfeszültségű alállomások és kapcsolótelepek
Erőátviteli vezeték szigetelő rendszerek
Ipari áramelosztó hálózatok
Megújuló energia hálózati csatlakozási pontok (szél- és naperőművek)
Városi és vidéki hálózatfejlesztési projektek

Robusztus mechanikai kialakításával és stabil elektromos teljesítményével ez a szakaszoló megbízható választás azoknak a kezelőknek, akik kültéri környezetben hosszú távú biztonságot és működési hatékonyságot igényelnek.
